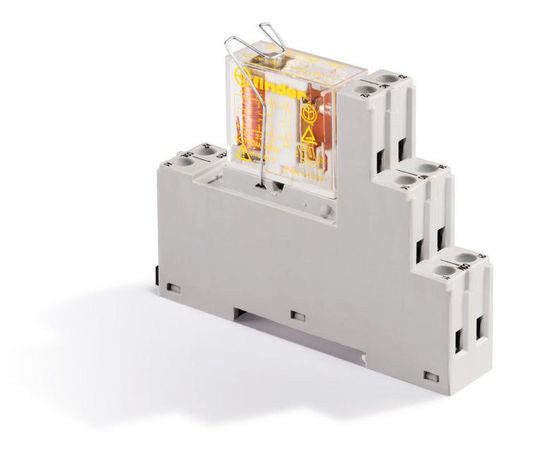

Модуль интерфейсный (сборка 50.12.9.012.5000 + 95.05.7SMA), электромеханическое реле безопасности, 2CO 8A, контакты AgNi+Au, питание 12В DC, категория защиты IP20, винтовые клеммы, металлическая клипса - 48.12.9.012.5007SMA FINDER 481290125007SMA

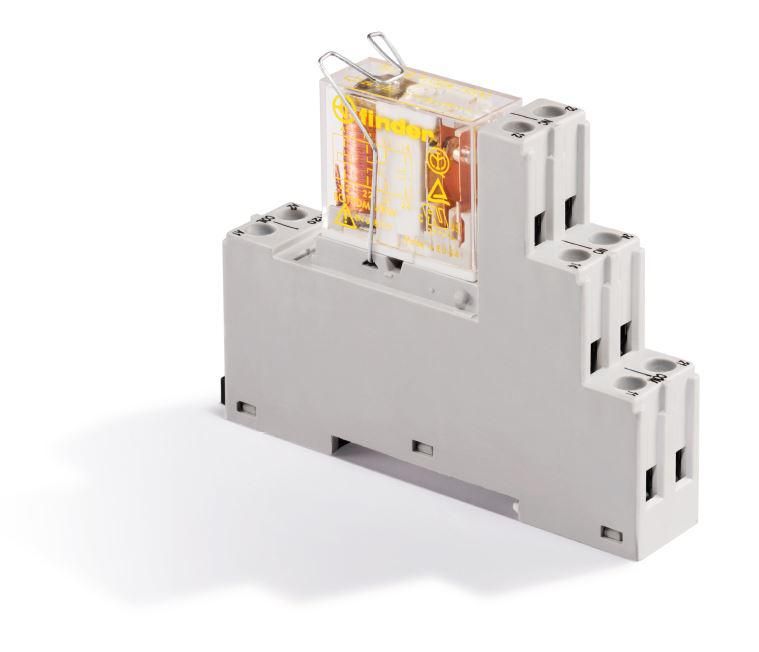

Модуль интерфейсный Finder 48.12.9.012.5007sma - это компактное электромеханическое реле безопасности с двумя переключающими контактами, предназначенное для надёжного управления цепями в системах автоматизации и безопасного отключения оборудования. Модуль собран из двух элементов: основного реле и интерфейсной платы, обеспечивает работу при напряжении 12 В постоянного тока и подходит для установки на DIN-рейку.

Назначение и область применения

Модуль интерфейсный Finder 48.12.9.012.5007sma используется для передачи сигналов между управляющим устройством (например, ПЛК) и исполнительными механизмами в системах безопасности. Он применяется там, где требуется гарантированное отключение питания при аварийной ситуации - в станках, конвейерах, лифтах, промышленных роботах и других устройствах с функцией E-Stop.

Реле работает как буфер: слабый управляющий сигнал 12 В DC коммутирует нагрузку до 8 А, защищая чувствительную электронику от высоких токов. Наличие двух переключающих контактов позволяет одновременно управлять двумя цепями - например, отключить двигатель и активировать тормоз.

Технические характеристики

• Тип: электромеханическое реле безопасности
• Количество контактов: 2CO (два переключающих контакта)
• Контактная способность: 8 А при переменном/постоянном токе
• Материал контактов: серебро-никель с золотым покрытием (AgNi+Au) - повышает долговечность и снижает переходное сопротивление
• Напряжение питания катушки: 12 В постоянного тока
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Тип клемм: винтовые - обеспечивают надёжное соединение проводов сечением до 2,5 мм2
• Крепление: металлическая клипса для монтажа на DIN-рейку 35 мм
• Габариты: соответствуют стандартным габаритам модулей серии 48

Совместимость и монтаж

Модуль интерфейсный Finder 48.12.9.012.5007sma совместим с любыми DIN-рейками шириной 35 мм. Клипса фиксирует корпус жестко, исключая люфт даже при вибрациях. Для подключения используйте провода сечением до 2,5 мм2 - более толстые требуют предварительной опрессовки.

Устройство является сборкой из двух частей: базового реле 50.12.9.012.5000 и интерфейсной платы 95.05.7SMA. Это значит, что замена одной части возможна без замены всей системы - удобно при ремонте. Подключение входа управления осуществляется через верхние клеммы, выход - через нижние. Полярность питания соблюдается: "+" и "-" должны быть правильно подсоединены.

Безопасность и стандарты

Модуль выполнен в соответствии с требованиями к устройствам безопасности EN IEC 60947-5-1 и EN ISO 13849-1. Его конструкция гарантирует отказоустойчивую работу: при срабатывании контакты механически разъединяются, предотвращая самопроизвольное включение. Отказ одного контакта не влияет на второй - важное условие для класса безопасности PLd / SIL2.

Преимущества

• Золотое покрытие контактов обеспечивает стабильную коммутацию малых токов - идеально для сигнальных цепей и датчиков
• Высокая плотность контактов (2CO) экономит место на рейке
• Металлическая клипса выдерживает вибрацию и удары, характерные для промышленной среды
• Интерфейсная плата 95.05.7SMA упрощает подключение к шинам и распределительным коробкам
• Поддержка 12 В DC - совместима с большинством современных контроллеров и систем управления

Ограничения применения

Не предназначено для работы во влажной среде - степень защиты IP20 не допускает попадания воды, пыли или масла внутрь. Установка вне закрытых щитов не рекомендована.

Не использовать для коммутации мощных индуктивных нагрузок свыше 8 А - риск сваривания контактов. Для таких задач нужны специализированные реле с дугогашением.

Питание только постоянного тока - нельзя подключать к сети 220 В AC без преобразователя.

Примеры использования

• Отключение двигателя конвейера при нажатии кнопки экстренной остановки
• Активация световой сигнализации и отключение питания при срабатывании дверного датчика
• Передача сигнала от ПЛК к магнитному пускателю с гальванической развязкой
• Контроль состояния системы безопасности в автоматических линиях пищевой промышленности

Практические советы

• Проверьте полярность при подключении 12 В DC - неверное подключение может повредить катушку
• При использовании в условиях вибраций затяните винтовые клеммы усилием 0,5–0,7 Нм - недостаточное усилие вызывает нагрев, избыточное - повреждает пластик
• Для длительной работы в режиме максимальной нагрузки (8 А) обеспечьте хорошую вентиляцию вокруг модуля
• Если нужна замена - можно купить отдельно интерфейсную плату 95.05.7SMA или само реле 50.12.9.012.5000; они совместимы с другими модулями серии 48
• Не используйте этот модуль вместо реле с принудительным направлением контактов (Force Guided Contacts) - он не имеет механической связи между контактами, необходимой для уровня SIL3
