Интерфейсный модуль, электромеханическое реле; 1CO 16A; контакты AgNi; питание 12В DC (чувствит.) | 380170120050 Finder 38.01.7.012.0050

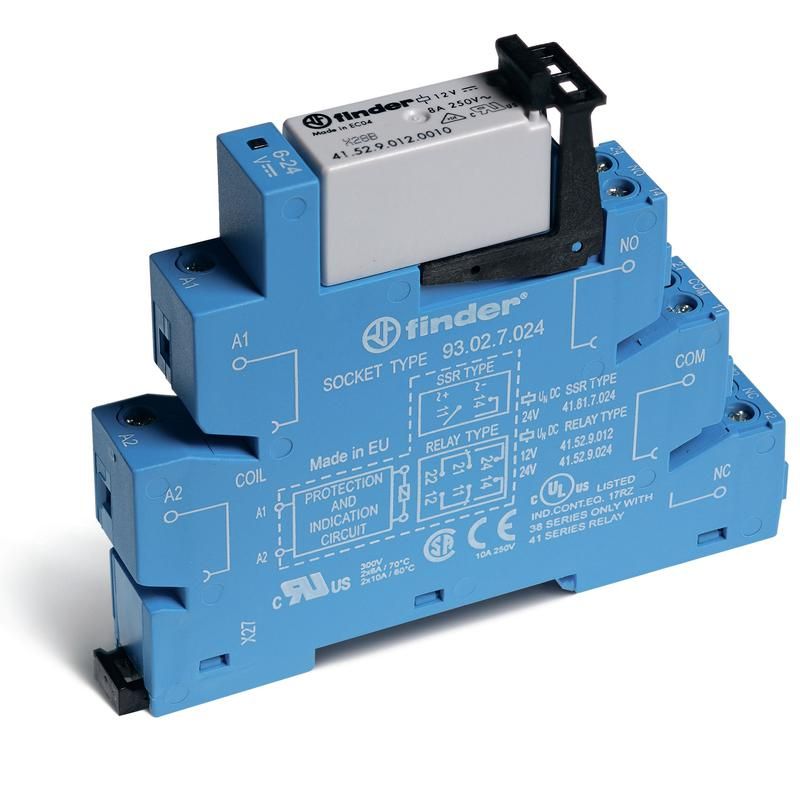

Модуль интерфейсный Finder 38.01.7.012.0050 - это электромеханическое реле с чувствительной катушкой на 12 В постоянного тока, предназначенное для коммутации нагрузок до 16 А в системах автоматизации. Устройство обеспечивает надёжную изоляцию между управляющей цепью и силовой нагрузкой, что делает его идеальным решением для слаботочных контроллеров, таких как ПЛК. Модуль установлен на монтажную плату и совмещён с розеткой для быстрого подключения.

Назначение и область применения

Модуль интерфейсный Finder 38.01.7.012.0050 используется для передачи сигнала от слаботочного устройства (например, ПЛК, микроконтроллера) к мощной нагрузке - двигателю, нагревателю, светильнику или другому оборудованию. Благодаря чувствительной катушке, он срабатывает при малом токе управления (до 10–15 мА), что снижает нагрузку на выходы контроллеров. Применяется в промышленной автоматизации, системах управления станками, конвейерами, HVAC и других объектах, где требуется гальваническая развязка.

Технические характеристики

• Напряжение питания: 12 В постоянного тока (DC)
• Коммутируемый ток: 16 А при напряжении до 250 В переменного тока / 30 В постоянного тока
• Тип контакта: одинарный (1CO) - один замыкающий контакт
• Материал контактов: серебро-никель (AgNi) - устойчив к дуге и окислению
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после отключения питания)
• Индикация: светодиод показывает наличие питания на катушке
• Степень защиты: IP20 - защищено от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Подключение: винтовые клеммы на розетке
• Способ монтажа: установка на DIN-рейку через базовый разъём (розетка в комплекте)
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +55 C, допустима повышенная влажность
• Поляризация: свободная - можно подключать провода любой полярностью
• Корпус: термостойкий пластик
• Сертификаты: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Модуль интерфейсный Finder 38.01.7.012.0050 совместим с розетками серии 38, которые фиксируются на DIN-рейке. Для монтажа достаточно вставить модуль в розетку до щелчка - никаких инструментов не требуется. Подключение управляющего напряжения (12 В DC) осуществляется к выводам катушки на розетке, а силовые контакты подключаются к нагрузке через соответствующие клеммы. Обязательно проверьте соответствие типа розетки (38.01.7.xxxx) - другие типы не подходят. Кабели должны иметь сечение до 2,5 мм2 для надёжного зажима винтами.

Безопасность и стандарты

Модуль соответствует европейским нормам безопасности EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют требования к релейным устройствам в промышленном применении. Сертификация гарантирует отказоустойчивость, срок службы и безопасность при работе с высокими токами. IP20 позволяет использовать устройство внутри закрытых шкафов, но не рекомендует его установку во влажных или запылённых средах вне герметичных корпусов.

Преимущества

• Чувствительная катушка требует мало энергии - подходит для слабых выходов ПЛК
• Контакты AgNi обеспечивают долгий срок службы даже при частых включениях
• Светодиодная индикация позволяет оперативно определить работоспособность
• Розетка в комплекте ускоряет замену и обслуживание
• Гальваническая развязка защищает контроллер от скачков напряжения и помех
• Свободная полярность упрощает подключение и снижает риск ошибок

Ограничения применения

• Не предназначена для работы в условиях пыли, влаги или агрессивных сред - IP20 недостаточно для открытых площадок
• Не имеет размыкающих контактов (НО) - только замыкающие (НЗ); нельзя использовать для выключения цепи при срабатывании
• Максимальная коммутируемая мощность ограничена - не применяйте для нагрузок выше 16 А или при напряжении более 250 В AC / 30 В DC
• Не подходит для импульсных нагрузок с высоким пусковым током (например, мощные двигатели без плавного пуска)
• Требуется использование только совместимой розетки серии 38 - другие модели не поддерживаются

Примеры использования

• Управление насосом в системе водоснабжения через сигнал от ПЛК
• Включение освещения в цеху по команде с контроллера
• Переключение режима работы нагревателя в термокамере
• Автоматизация линии сборки - активация пневматического клапана
• Защита оборудования - отключение при аварийной ситуации по сигналу датчика

Практические советы

• Проверяйте полярность при подключении 12 В DC - хотя реле не зависит от неё, контроллер может требовать правильного направления тока
• При подключении индуктивных нагрузок (двигатели, катушки) используйте дифференциальный диод или RC-цепь для гашения ЭДС самоиндукции
• Не затягивайте винты клемм слишком сильно - это повредит медные жилы и снизит контакт
• При использовании нескольких модулей на одной рейке соблюдайте минимальный зазор между ними для теплоотвода
• Для частого переключения (более 1000 циклов в час) убедитесь, что нагрузка не превышает 10 А - это продлит срок службы контактов
• Заменяйте модуль только аналогичной моделью - отличия в токе срабатывания или времени задержки могут нарушить работу системы
