Интерфейсный модуль, электромеханическое реле; 2CO 10A; контакты AgNi; питание 230В AC; категория защиты IP20; в | 583282300060SMA Finder 58.32.8.230.0060SMA

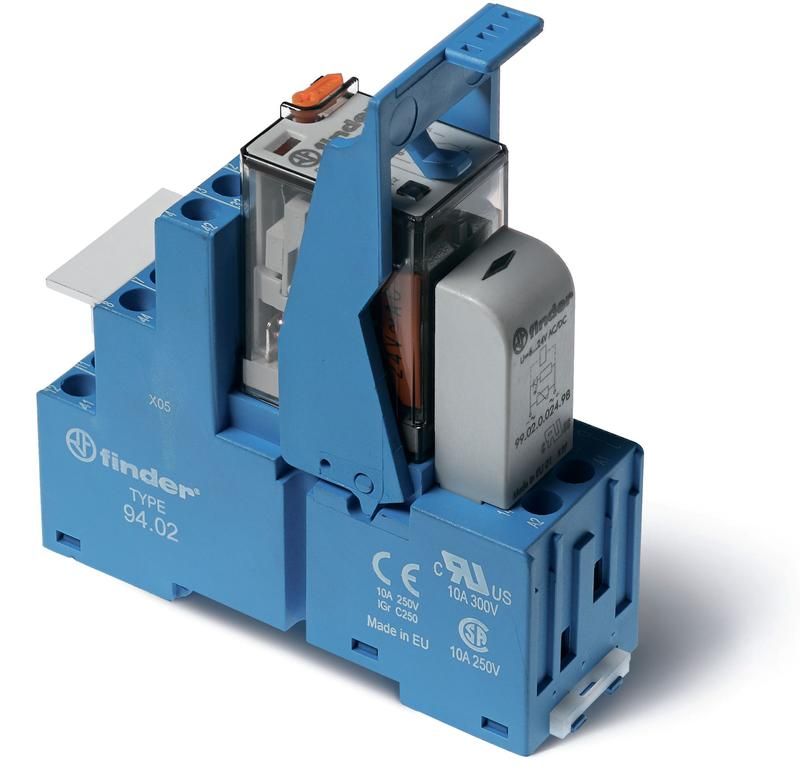

Интерфейсный модуль Finder 58.32.8.230.0040 - это электромеханическое реле с двумя переключающими контактами на 10 А, рассчитанное на работу в сетях переменного тока 230 В. Подходит для коммутации нагрузок в автоматизированных системах, где требуется надёжное и долговечное переключение. Модуль совмещает функциональность реле с индикацией состояния и защитой от импульсных перенапряжений.

Назначение и область применения

Интерфейсный модуль Finder 58.32.8.230.0040 предназначен для управления силовыми цепями через слаботочные управляющие сигналы. Он используется там, где необходимо изолировать управляющую цепь от нагрузки - например, в панелях управления, программируемых логических контроллерах (ПЛК), системах автоматизации зданий и промышленном оборудовании. Благодаря наличию светодиодной индикации и варистора, модуль удобен для диагностики и защищён от скачков напряжения.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Номинальный ток контактов: 10 А
• Количество контактов: 2 переключающих (2CO - два однополюсных переключающих контакта)
• Тип контактов: серебро-никель (AgNi) - устойчивы к дуговым воздействиям и окислению
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после снятия сигнала)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли
• Подключение: винтовые клеммы - надёжное и проверенное соединение
• Способ монтажа: крепление на DIN-рейку 35 мм
• Индикация: встроенный светодиод показывает наличие напряжения на катушке
• Защита: встроенный варистор гасит высокочастотные помехи и импульсы напряжения
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допускает повышенную влажность
• Поляризация: свободная - можно подключать к сети без учёта фазы и нуля

Совместимость и монтаж

Интерфейсный модуль Finder 58.32.8.230.0040 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для установки достаточно защёлкнуть его на рейку - дополнительно предусмотрена металлическая клипса для фиксации, предотвращающей самопроизвольное выскальзывание. Клеммы позволяют подключить провода сечением до 2,5 мм2. Обязательно соблюдайте посадочный размер: ширина модуля соответствует стандартному шагу 17,5 мм, что позволяет размещать несколько устройств рядом без перекрытия.

Безопасность и стандарты

Модуль соответствует европейским нормам безопасности:

• EN 61810-1 - требования к основным реле
• EN 61810-2 - специальные требования к реле с механическим приводом
• EN 61810-7 - требования к реле с защитой от перегрузок и перенапряжений

Встроенная защита варистором снижает риск повреждения чувствительной электроники от коммутационных выбросов. Индикация LED обеспечивает быстрый визуальный контроль работоспособности.

Преимущества

• Высокая надёжность контактов AgNi - подходят для частых включений и нагрузок с индуктивностью (например, двигатели, соленоиды)
• Встроенные LED и варистор - экономят время на диагностике и защищают оборудование
• Простой монтаж на DIN-рейку - не требует дополнительных креплений
• Свободная поляризация - не нуждается в правильной ориентации при подключении питания
• Компактный форм-фактор - легко интегрируется в плотные распределительные щиты

Ограничения применения

• Не предназначен для работы во влажной среде или на открытом воздухе - степень защиты IP20 не защищает от брызг и пыли
• Не рекомендуется использовать для постоянных токов выше 10 А - только переменный ток 230 В
• Не подходит для взрывоопасных зон - отсутствует взрывозащита
• Пластиковый корпус не выдерживает механических ударов - избегайте установки в местах с возможностью столкновений

Примеры использования

• Управление двигателем насоса через ПЛК
• Включение световой сигнализации при срабатывании датчика уровня
• Коммутация нагревательных элементов в термоконтроллере
• Переключение между источниками питания в резервных системах
• Интерфейс между слаботочными контроллерами и мощными потребителями (до 2,3 кВт)

Практические советы

• При подключении нагрузки используйте кабель с достаточным сечением - для 10 А минимум 1,5–2,5 мм2
• Обязательно проверьте соответствие напряжения питания - 230 В +-10%. Превышение сократит срок службы катушки
• При использовании индуктивных нагрузок (электромагниты, реле) варистор уже установлен - дополнительная защита не нужна
• LED индикация горит при наличии напряжения на катушке - если он не светится, проверьте подачу питания, а не контакты
• Для замены - используйте оригинальный артикул 58.32.8.230.0040. Совместимые аналоги могут отличаться по габаритам или времени срабатывания
