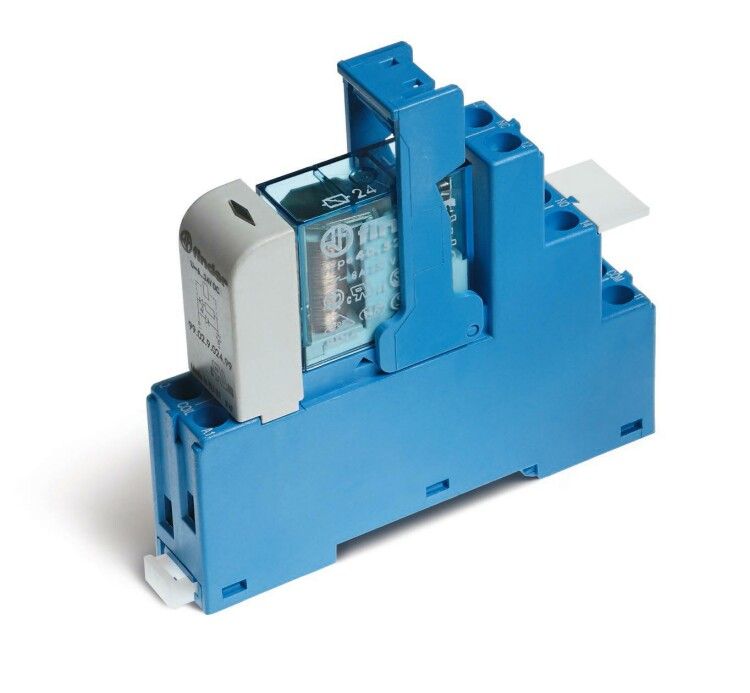

Интерфейсные модули реле с клипсой-держателем, Светодиод, Контакты AgNi, 2CO 8A, 110VAC - 485281100060SPA FINDER 48.52.8.110.0060SPA

Интерфейсный модуль Finder 48.52.8.110.0000 - это надёжное электромеханическое реле с двумя переключающими контактами на 8 А, рассчитанное на работу в цепях переменного тока 110 В. Подходит для коммутации нагрузок в автоматизированных системах, где требуется гальваническая развязка и долгий срок службы контактов из серебро-никеля.

Назначение и область применения

Интерфейсный модуль Finder 48.52.8.110.0000 используется для управления силовыми цепями через слаботочные управляющие сигналы. Он обеспечивает гальваническую развязку между контроллером (например, ПЛК) и нагрузкой, защищая чувствительную электронику от помех и высоких напряжений. Применяется в промышленной автоматизации: управление двигателями, освещением, нагревательными элементами, конвейерами и другим оборудованием с переменным током.

Технические характеристики

• Напряжение питания: 110 В переменного тока (AC)
• Номинальный ток контактов: 8 А
• Количество контактов: 2 переключающих (2CO - два однократно замыкаемых контакта)
• Тип контактов: AgNi (серебро-никель) - устойчивы к дуговым разрядам и окислению
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после снятия питания)
• Подключение: винтовые клеммы - надёжное и проверенное соединение
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, не предназначено для работы во влажной среде
• Светодиодная индикация: да - показывает наличие питания на катушке
• Защита от импульсов: встроенный варистор - снижает переходные процессы при выключении
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +55C, допустима повышенная влажность
• Сертификаты: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Интерфейсный модуль Finder 48.52.8.110.0000 монтируется на DIN-рейку с помощью встроенной пластиковой клипсы. Для подключения используются винтовые клеммы - провода зажимаются механически, без пайки. В комплекте с реле идёт розетка 95.05SPA, которая позволяет легко менять устройство без перепайки проводов. Контактная группа совместима с другими реле серии 48 - можно использовать как запасной элемент. Обязательно соблюдайте полярность при подключении питания: хотя реле имеет свободную полюсность, рекомендуется подключать L и N согласно схеме.

Безопасность и стандарты

Реле соответствует европейским нормам безопасности EN 61810-1 (базовые требования), EN 61810-2 (требования к контактам) и EN 61810-7 (тестирование на удар и вибрацию). Встроенная защита от скачков напряжения (варистор) предотвращает повреждение управляющей электроники. Максимальная рабочая температура - +55C; при более высоких значениях возможна потеря герметичности и снижение срока службы.

Преимущества

• Контакты из AgNi обеспечивают длительный срок службы даже при частых включениях и индуктивных нагрузках
• LED-индикация позволяет оперативно определить работоспособность реле без тестера
• Варистор внутри корпуса снижает риск выхода из строя ПЛК или других управляющих устройств
• Фиксация на DIN-рейке и розетка позволяют быстрый демонтаж и замену без отсоединения проводов
• Высокая степень стандартизации - совместим с множеством аналогов и запчастей серии 48

Ограничения применения

• Не предназначен для установки в условиях прямого попадания воды, пыли или агрессивных паров - IP20 недостаточно для таких сред
• Не подходит для постоянной работы при токе выше 8 А - перегрузка вызывает сваривание контактов
• Не рекомендуется для коммутации ёмкостных нагрузок (большие пусковые токи) без дополнительной защиты
• Работает только с переменным током - нельзя применять в цепях постоянного тока
• При температуре ниже -25C возможно затруднённое срабатывание - требуются условия хранения и эксплуатации по УХЛ4

Примеры использования

• Управление трёхфазным двигателем через ПЛК - интерфейсный модуль Finder 48.52.8.110.0000 коммутирует пускатели
• Автоматическое включение освещения в цеху по расписанию
• Коммутация нагревателей в термокамере с точностью +-1C
• Сигнализация состояния оборудования через встроенный LED

Практические советы

• При подключении используйте провода сечением 0.2–2.5 мм2 - подходят под винтовые клеммы
• Обязательно закручивайте винты с усилием 0.2–0.3 Нм - слишком слабо - плохой контакт, слишком сильно - повредите клемму
• Проверьте соответствие напряжения сети 110 В - при завышенном значении (более 120 В) возможен перегрев катушки
• При использовании вибрационного оборудования дополнительно фиксируйте реле клеем или хомутом - вибрация может ослабить контакт
• Запасной модуль того же артикула (48.52.8.110.0000) всегда стоит иметь под рукой - замена занимает менее минуты благодаря розетке
