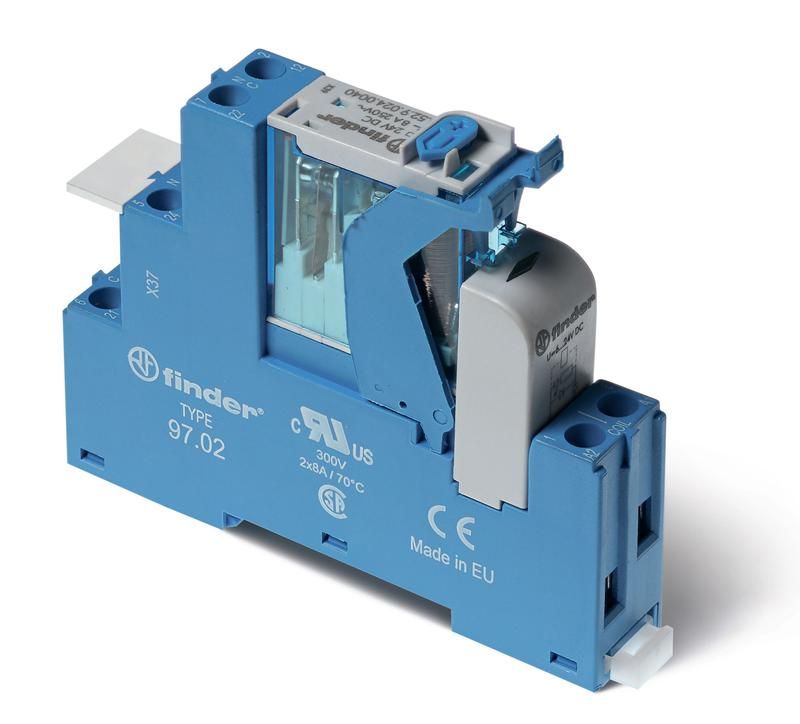

Интерфейсные модули реле, Светодиод, Контакты AgNi, 2CO 8A, 110VAC - 4C0281100060SPA FINDER 4C.02.8.110.0060SPA

Интерфейсный модуль Finder 4C.02.8.110.0060SPA - это электромеханическое реле с двумя переключающими контактами на 8 А, рассчитанное на работу от сети 110 В переменного тока. Подходит для коммутации нагрузок в автоматизированных системах, где требуется надёжное и индикативное управление. Модуль совмещает функциональность реле с диагностическими элементами и легко монтируется на DIN-рейку.

Назначение и область применения

Интерфейсный модуль Finder 4C.02.8.110.0060SPA используется для управления силовыми цепями слаботочными сигналами. Он служит буфером между контроллерами (например, ПЛК) и оборудованием высокой мощности - двигателями, нагревателями, светильниками, насосами. Применяется в промышленной автоматизации, системах управления технологическим оборудованием, конвейерах, станках и распределительных щитах.

Технические характеристики

• Напряжение питания: 110 В переменного тока (AC)
• Номинальный ток контактов: 8 А
• Количество контактов: 2 переключающих (2CO - два однополюсных переключающих контакта)
• Тип контактов: серебро-никель (AgNi) - устойчивы к дуговым нагрузкам и окислению
• Тип управления: моностабильное (при снятии напряжения - возвращается в исходное состояние)
• Подключение: винтовые клеммы - надёжное и проверенное соединение
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов >12,5 мм, но не от воды
• Способ монтажа: установка на DIN-рейку 35 мм
• Индикация состояния: светодиод (LED) - показывает наличие напряжения на катушке
• Защита от импульсов: встроенный варистор - гасит скачки напряжения на входе
• Функция диагностики: кнопка ручного тестирования - позволяет проверить работоспособность без внешнего сигнала
• Механический индикатор положения контактов - визуально показывает замкнут/разомкнут
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Поляризация: свободная - можно подключать провода любым способом, полярность не важна
• Комплектация: встроенная пластиковая клипса для фиксации на рейке, в комплекте с розеткой (97.02SPA)

Совместимость и монтаж

Интерфейсный модуль Finder 4C.02.8.110.0060SPA совместим с розетками серии 97.02SPA, которые обеспечивают быстрый и безопасный монтаж на DIN-рейку. Для подключения используйте винтовые зажимы: затягивайте провода усилием 0,5–0,7 Нм - недостаточно плотно - риск ослабления, слишком сильно - повредите клемму. Кабели рекомендуются сечением 0,2–2,5 мм2. Розетка 97.02SPA имеет цветовую маркировку выводов - соответствует стандарту IEC 60947-5-1. Убедитесь, что ширина розетки (17,5 мм) соответствует месту на рейке.

Безопасность и стандарты

Интерфейсный модуль Finder 4C.02.8.110.0060SPA соответствует европейским нормам:

• EN 61810-1 - требования к электромеханическим реле
• EN 61810-2 - методы испытаний реле
• EN 61810-7 - специальные требования к реле с индикацией и тестовой кнопкой

Конструкция обеспечивает изоляцию между управляющей цепью и силовыми контактами, что снижает риск пробоя. Варистор защищает от коммутационных помех, возникающих при отключении индуктивных нагрузок.

Преимущества

• Контакты AgNi - долгий срок службы даже при частых включениях и индуктивных нагрузках
• LED-индикация и механический индикатор позволяют оперативно определить причину отказа - проблема в управлении или в самом реле
• Кнопка теста - ускоряет обслуживание и диагностику без отключения оборудования
• Встроенный варистор - исключает необходимость внешней защиты от перенапряжений
• Пластиковая клипса и розетка обеспечивают жесткую фиксацию и удобство замены
• Свободная полюсность - упрощает монтаж и снижает вероятность ошибки при подключении

Ограничения применения

• Не предназначен для работы во влажных средах - степень защиты IP20 не предохраняет от брызг и пара
• Не использовать в условиях температуры ниже −25C или выше +40C - возможны сбои в работе
• Недопустимо применение с постоянным током (DC) - реле рассчитано только на 110 В AC
• Не предназначено для коммутации токов выше 8 А - перегрузка вызовет сваривание контактов
• Не следует устанавливать рядом с источниками сильных ЭМИ - возможно ложное срабатывание

Примеры использования

• Управление двигателем насоса через ПЛК - слаботочный сигнал 24 В DC преобразуется в коммутацию 110 В AC через этот интерфейсный модуль
• Автоматическое включение освещения в цеху по таймеру - реле включает группу ламп при получении команды
• Контроль работы термоплиты - реле отключает питание при достижении заданной температуры
• Система аварийной остановки - при срабатывании датчика реле размыкает цепь питания станка

Практические советы

• При подключении нагрузки более 5 А - используйте кабель с запасом по сечению (не менее 1,5 мм2)
• Проверьте целостность варистора перед первым включением - при пробое светодиод будет гореть постоянно
• При замене - всегда выключайте питание; розетка 97.02SPA легко снимается одним движением
• Частые срабатывания (>1000 раз/час) требуют контроля температуры окружающей среды - перегрев сокращает срок службы
• Для длительной эксплуатации - регулярно проверяйте затяжку винтов клемм (раз в 6 месяцев)
• Артикулы 4c.02.8.110.0060spa и 4c0281100060spa - это один и тот же продукт, различаются лишь формат записи
