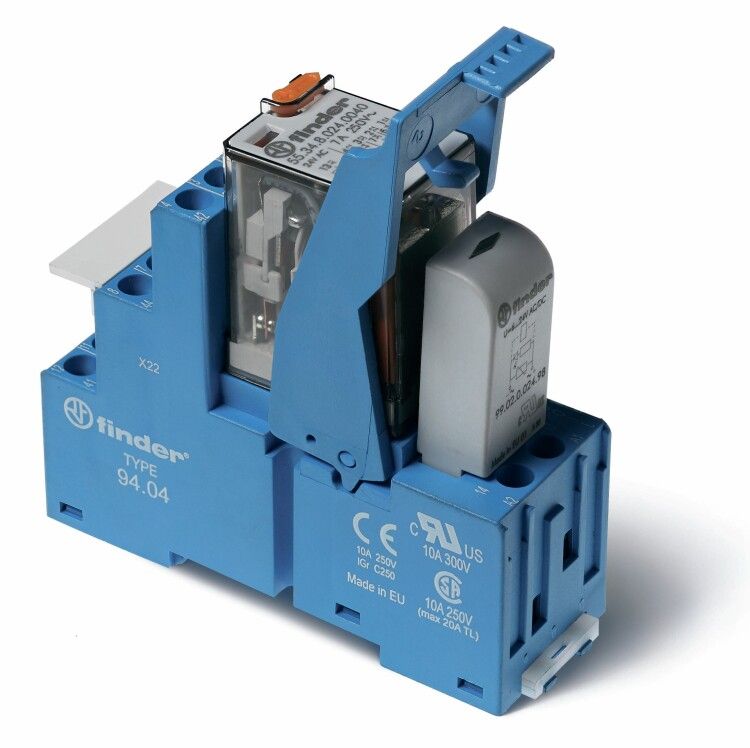

Интерфейсный модуль, электромеханическое реле; 4CO 7A; контакты AgNi; питание 230В AC; категория защиты IP20; вин | 583482300060SMA Finder 58.34.8.230.0060SMA

Модуль интерфейсный Finder 58.34.8.230.0060sma - это надёжное электромеханическое реле с четырьмя переключающими контактами на 7 А, предназначенное для коммутации цепей переменного тока 230 В. Подходит для автоматизации, систем управления и промышленной электроники, где требуется гальваническая развязка и долгий срок службы контактов из серебро-никеля.

Назначение и область применения

Модуль интерфейсный Finder 58.34.8.230.0060sma используется для управления нагрузками средней мощности через слаботочные управляющие сигналы. Он обеспечивает гальваническую развязку между цепями управления и силовыми цепями. Применяется в панелях управления, системах автоматизации, станках, конвейерах, HVAC-оборудовании и других устройствах, где нужна надёжная коммутация переменного тока.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Количество контактов: 4 переключающих (4CO - четыре однократно замыкаемых контакта)
• Коммутируемый ток: до 7 А при напряжении 230 В AC
• Тип контактов: серебро-никель (AgNi) - устойчивы к дуге, подходят для индуктивных нагрузок
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после снятия питания)
• Индикация состояния: светодиод (LED) показывает наличие питания на катушке
• Защита от импульсов: встроенный варистор снижает помехи и защищает схему управления
• Подключение: винтовые клеммы - удобны для многожильных и одножильных проводов
• Монтаж: на DIN-рейку 35 мм
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не предназначено для влаги и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +55C, допустима повышенная влажность
• Полюсность: свободная - можно подключать любым способом, полярность не важна
• Материал корпуса: термостойкий пластик
• В комплекте: металлическая фиксирующая клипса для надёжной установки на рейку

Совместимость и монтаж

Модуль интерфейсный Finder 58.34.8.230.0060sma совместим со всеми стандартными DIN-рейками 35 мм. Для монтажа достаточно защёлкнуть устройство на рейку с помощью встроенной металлической клипсы - она предотвращает самопроизвольное выскальзывание. Клеммы рассчитаны на провода сечением до 2,5 мм2. Перед подключением убедитесь, что питание отключено. Светодиодная индикация позволяет визуально контролировать включенное состояние без тестера.

Безопасность и стандарты

Реле соответствует европейским нормам безопасности: EN 61810-1 (общие требования к реле), EN 61810-2 (требования к реле с механическими контактами) и EN 61810-7 (требования к модульным реле). Сертифицировано для работы в промышленных условиях. Встроенная защита от скачков напряжения (варистор) повышает безопасность управляющей цепи.

Преимущества

• Контакты из AgNi обеспечивают длительный срок службы даже при частых включениях и индуктивных нагрузках
• Светодиодная индикация ускоряет диагностику и обслуживание
• Варистор снижает риск выхода из строя чувствительной электроники
• Фиксирующая металлическая клипса гарантирует прочную посадку на DIN-рейку
• Гальваническая развязка защищает управляющее оборудование от высоких напряжений
• Свободная полюсность упрощает подключение и снижает вероятность ошибки

Ограничения применения

• Не применяется во взрывоопасных зонах - степень защиты IP20 не обеспечивает герметичность
• Не рекомендовано использование в условиях постоянной влажности, пыли или агрессивных сред
• Максимальный ток - 7 А; при больших нагрузках требуется применение контактора
• Не подходит для постоянного тока (DC) - только для переменного тока 230 В AC
• Не имеет функции задержки времени или блокировки - только базовое включение/выключение

Примеры использования

• Управление двигателями насосов и вентиляторов в системах отопления
• Коммутация освещения в распределительных щитах
• Интерфейс между PLC и силовыми цепями в автоматических линиях
• Активация сигнализаций, звонков, реле-таймеров
• Переключение режимов работы оборудования по команде с панели управления

Практические советы

• При подключении нагрузки более 5 А используйте дополнительную теплоотдачу - реле нагревается при длительной работе
• Проверьте соответствие сечения проводов клеммам - максимальное сечение 2,5 мм2
• Если реле часто включает индуктивные нагрузки (например, катушки или трансформаторы), убедитесь, что варистор не перегружен - он защищает только от кратковременных выбросов
• Для замены - используйте оригинальный аналог Finder 58.34.8.230.0060sma, так как другие модели могут отличаться по габаритам и расположению клемм
• Не снимайте крышку - внутренние элементы не предназначены для сервисного обслуживания
