Интерфейсные модули реле, Пластиковая клипса-держатель, Светодиод, Контакты AgNi, 4CO 7A, 24VAC, Блистерная упаковка с 1 - 583480240060SPB FINDER 58.34.8.024.0060SPB

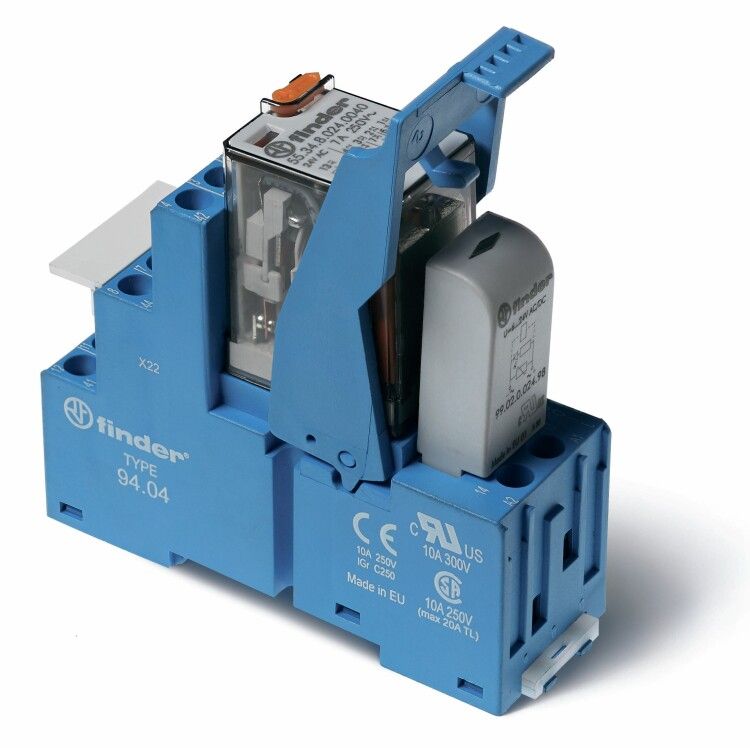

Модуль интерфейсный Finder 58.34.8.024.0040 - это надёжное электромеханическое реле с четырьмя переключающими контактами на 7 А, предназначенное для коммутации цепей переменного тока 24 В. Подходит для установки на DIN-рейку в распределительных щитах автоматизации, промышленного оборудования и систем управления. Модуль оснащён светодиодной индикацией, варистором для защиты от импульсов и винтовыми клеммами, что упрощает монтаж и диагностику.

Назначение и область применения

Модуль интерфейсный Finder 58.34.8.024.0040 используется для изолированного переключения слаботочных сигналов в силовые цепи. Он применяется там, где требуется гальваническая развязка между управляющим устройством (например, ПЛК, контроллером) и нагрузкой - например, двигателями, клапанами, светильниками или нагревательными элементами. Устройство идеально подходит для систем автоматизации, конвейеров, станков, систем вентиляции и других промышленных решений, где важна долговечность и отказоустойчивость.

Технические характеристики

• Напряжение питания: 24 В переменного тока (AC)
• Количество контактов: 4 переключающих (CO - changeover)
• Коммутируемый ток: до 7 А при 24 В AC
• Тип контактов: серебро-никель (AgNi) - устойчивы к дуге и окислению
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после снятия питания)
• Подключение: винтовые клеммы - надёжное и проверенное соединение
• Индикация: встроенный светодиод показывает наличие питания на катушке
• Защита: варистор внутри модуля гасит скачки напряжения на катушке
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупным инструментом, но не от пыли и воды
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +55C, допустима повышенная влажность
• Поляризация: свободная - можно подключать провода любой полярностью
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствует европейским требованиям к реле

Совместимость и монтаж

Модуль интерфейсный Finder 58.34.8.024.0040 монтируется на стандартную DIN-рейку шириной 35 мм. Клеммы расположены снизу - удобно для подключения проводов с помощью отвертки. В комплекте с модулем идёт розетка (артикулы 99.02.0.024.98 и 94.04SPA), которая позволяет легко заменить реле без отсоединения проводов. Это особенно важно при частых обслуживаниях или аварийных ситуациях. Для правильной работы необходимо соблюдать максимальный ток 7 А - превышение вызовет быстрый износ контактов.

Безопасность и стандарты

Модуль соответствует европейским нормам безопасности EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность электромеханических реле. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает герметичность - не используйте в условиях высокой запылённости или сырости. Встроенный варистор снижает риск повреждения управляющего устройства от обратной ЭДС при отключении катушки.

Преимущества

• Контакты из AgNi - увеличенный срок службы при работе с индуктивными нагрузками
• Светодиодная индикация - сразу видно, есть ли питание на катушке
• Встроенная защита (варистор) - снижает вероятность выхода из строя ПЛК или другого управляющего устройства
• Розетка в комплекте - возможность быстрой замены без демонтажа проводов
• Климатическое исполнение УХЛ4 - надёжная работа в типовых промышленных условиях

Ограничения применения

• Не предназначено для постоянной работы при токе выше 7 А - возможен сваривание контактов
• IP20 - нельзя использовать во влажных помещениях, на улице или в зонах с брызгами воды
• Не подходит для коммутации постоянного тока (DC) - только переменный ток 24 В AC
• Нет NO/NZ контактов - все 4 контакта являются переключающими (CO), что требует внимания при проектировании схемы
• Не рекомендуется для частых включений более 1000 раз в час - это сокращает механический ресурс

Примеры использования

• Управление трёхфазным двигателем через ПЛК - реле переключает мощность на магнитный пускатель
• Включение системы освещения в цеху по сигналу с датчика движения
• Коммутация клапанов в системе пневматики
• Автоматический контроль температуры - реле включает/выключает нагреватель при достижении порога

Практические советы

• При подключении проводов к винтовым клеммам используйте жилы с опрессовкой - так надёжнее и легче затянуть
• Обязательно проверьте соответствие напряжения: 24 В AC, а не DC - неверное питание выведет реле из строя
• Если нагрузка имеет большую индуктивность (двигатели, реле), убедитесь, что ток не превышает 7 А даже на пуске
• При использовании нескольких модулей рядом - оставляйте минимальный зазор 5–10 мм для теплоотвода
• Для сервисного обслуживания всегда отключайте питание перед заменой - даже при наличии розетки
• Артикул 58.34.8.024.0040 совместим с другими изделиями серии 58 - можно менять на аналоги без изменения схемы
