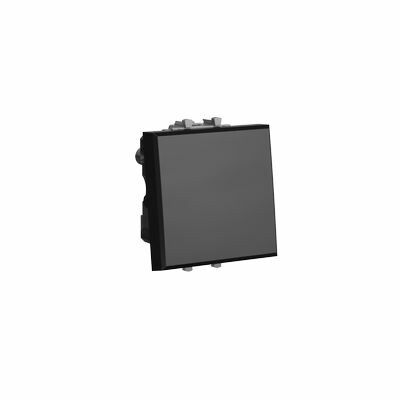

Выключатель 2п 2мод. 16А Avanti "Черный квадрат" ДКС 4402122

Инвертор модульный одноклавишный 2 модуля 16А IP20 от DKC (ДКС), артикул 4402122, предназначен для управления освещением с трёх и более точек в системах скрытой проводки. Устройство совмещает простую механическую коммутацию с возможностью интеграции в модульные системы кабельных коробов.

Назначение и область применения

Инвертор модульный одноклавишный 2 модуля 16А IP20 используется для переключения света с нескольких мест - например, в длинных коридорах, на лестницах или в больших помещениях с несколькими входами. Он работает в составе распределительных систем: In-liner Front, Aero, BUS. Для монтажа требуется рамка-суппорт Avanti (например, код 4400912) или каркас с лапками (4400802). Подходит для установки в стеновые ниши, где применяется скрытая проводка.

Технические характеристики

• Номинальный ток: 16 А - позволяет управлять нагрузкой до 3,5 кВт (при 230 В)
• Номинальное напряжение: 230 В - рассчитан на бытовую однофазную сеть
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от пыли и воды
• Количество модулей: 2 - занимает два стандартных модуля шириной 18 мм каждый
• Количество полюсов: 2 - управляет одной цепью (фазным проводником)
• Тип включения: клавиша - одностороннее нажатие, механический переключатель
• Материал корпуса: термопласт, без галогенов - экологичный, не выделяет токсичных веществ при нагреве
• Цвет и отделка: черный, глянцевая поверхность - соответствует дизайну серий Avanti
• Габариты: 44,9 × 44,9 × 36,9 мм - компактный формат для плотной сборки
• Зажимы клемм: винтовые - обеспечивают надёжный контакт с жилами до 2,5 мм2
• Шаблон для зачистки: 11 мм - рекомендованная глубина зачистки изоляции
• Отверстия для кабелей: 2×3 мм на клемму - подходят для стандартного кабеля NYM или VVG

Совместимость и монтаж

Инвертор 4402122 не монтируется напрямую в подрозетник. Его необходимо закреплять через специальные элементы:

• Каркас с лапками 4400802 - фиксирует устройство внутри подрозеточной коробки
• Рамка-суппорт Avanti (4400912 и аналоги) - обеспечивает соединение с системой кабельных коробов
• Винтовое крепление - затяжка осуществляется стандартными крестообразными винтами

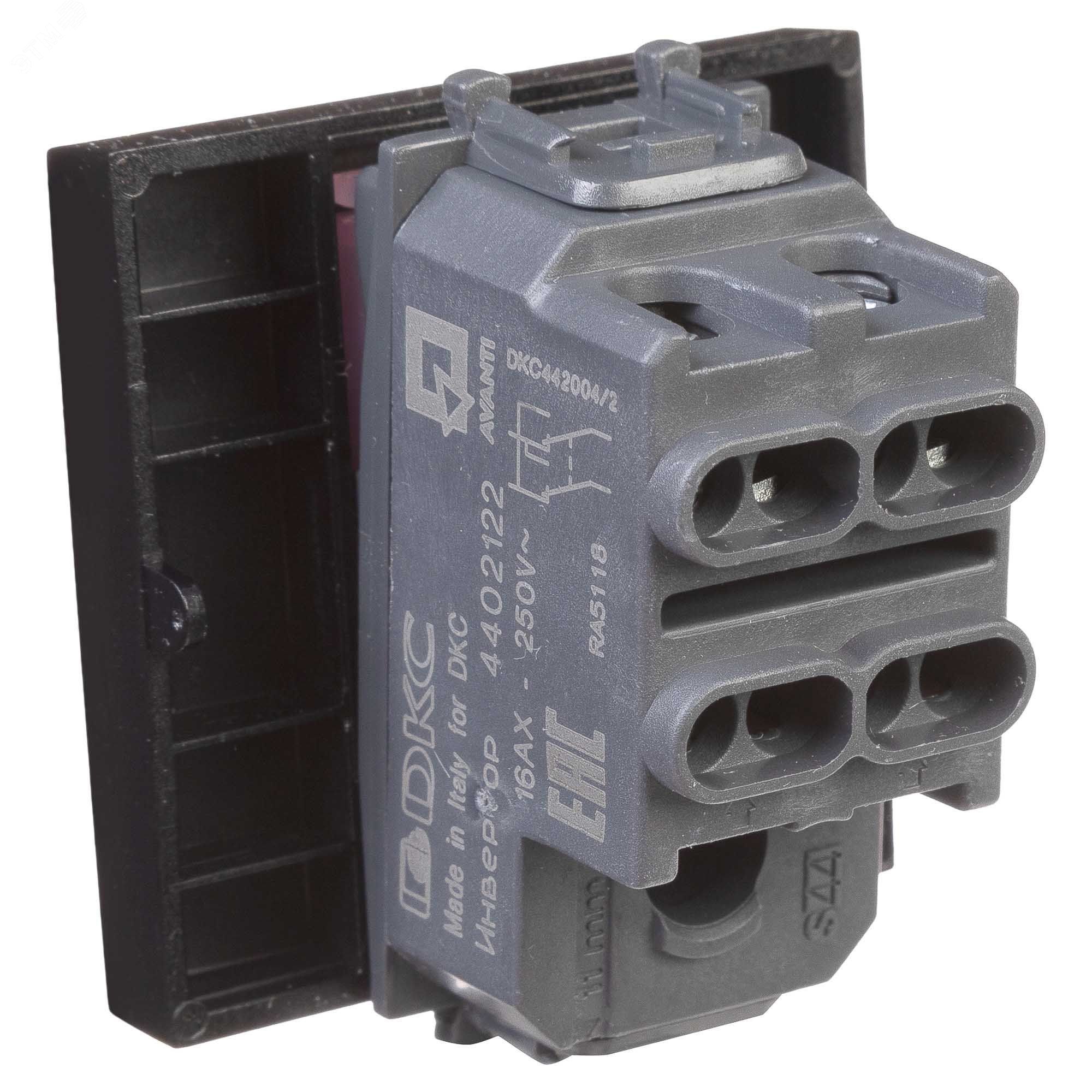

Подключение выполняется к двум клеммам: L (фаза) и L1 (переключаемая фаза). Кабели заводятся через боковые отверстия Ø3 мм. Защита кабеля от повреждения обеспечивается за счёт округлых кромок отверстий.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренней установки в сухих помещениях. Отсутствие галогенов в материале снижает риск образования токсичных продуктов горения. IP20 исключает использование в сырых, пыльных или наружных условиях. Применение вблизи источников тепла или влаги запрещено.

Преимущества

• Совместимость с популярными системами Avanti, Aero и In-liner Front - упрощает замену и модернизацию
• Компактный размер - позволяет разместить несколько устройств в ограниченном пространстве
• Глянцевая черная поверхность - гармонирует с современным интерьером и другими элементами серии Avanti
• Простая механика - долговечна, не требует обслуживания
• Фиксация через каркас - предотвращает проворачивание и смещение при эксплуатации

Ограничения применения

• Не предназначена для влажных помещений (ванная, баня, улица) - степень защиты IP20 недостаточна
• Не подходит для управления мощными нагрузками свыше 3,5 кВт - максимальный ток 16 А
• Требует обязательного использования рамок и каркасов - нельзя установить как обычный выключатель
• Не имеет индикации состояния - невозможно определить, включен ли свет, не вглядываясь в источник
• Не совместим с автоматическими системами (умный дом) - только ручное управление

Примеры использования

• Освещение в многоэтажном жилом доме - три точки управления: вход, середина лестницы, верхняя площадка
• Производственные участки - включение света вдоль конвейера с помощью трёх кнопок
• Офисные зоны - управление подсветкой рабочего стола с двух сторон прохода
• Общественные здания - коридоры, холлы, тамбуры с несколькими входами

Практические советы

• Перед монтажом проверьте, что подрозетник имеет достаточную глубину - устройство с каркасом требует минимум 50 мм свободного пространства
• Используйте кабель с сечением 1,5–2,5 мм2 - слишком тонкая жила может перегреться, толстая - не войдёт в клеммы
• При зачистке изоляции соблюдайте шаблон 11 мм - меньше - плохой контакт, больше - риск замыкания
• Не используйте инвертор без рамки Avanti - он будет болтаться и легко сломается
• При замене старого устройства - сохраните оригинальный каркас 4400802, чтобы не менять всю систему
• Проверяйте соответствие цвета - “черный квадрат” должен сочетаться с остальной фурнитурой серии Avanti
