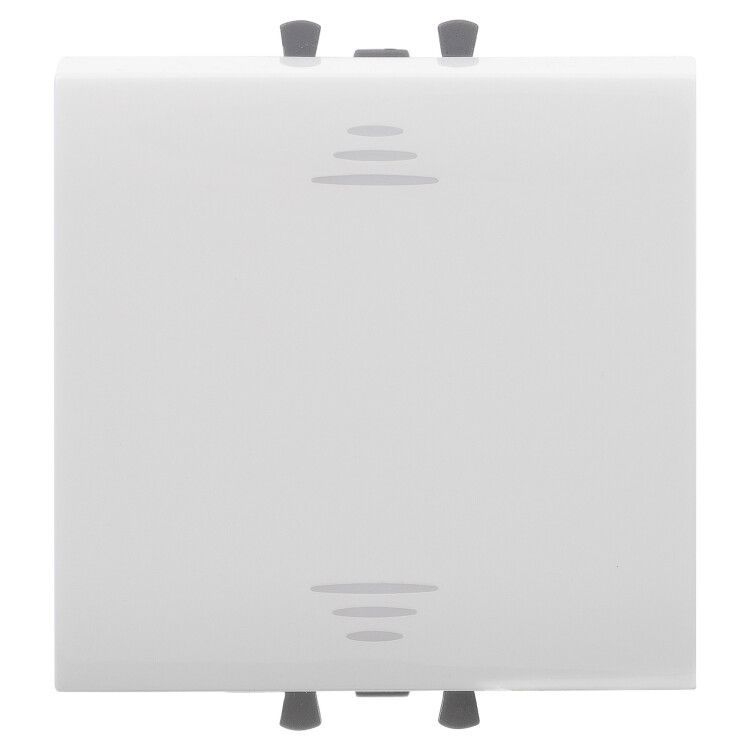

Выключатель 2п 2мод. 16А Avanti "Белое облако" ДКС 4400122

Инвертор одноклавишный модульный DKC (ДКС) артикул 4400122 предназначен для управления освещением из трёх и более точек в системах организованного монтажа. Устройство совмещает компактную модульную конструкцию с надёжной механической коммутацией, что делает его удобным решением для сложных схем управления светом в офисах, жилых комплексах и промышленных помещениях.

Назначение и область применения

Инвертор одноклавишный модульный 4400122 используется исключительно в составе специализированных систем монтажа - «In-liner Front» и «Sotto». Он применяется для переключения освещения с трёх и более мест, например, в длинных коридорах, многоуровневых лестницах, больших залах или на этажах с несколькими входами. Устройство не работает как обычный выключатель - оно требует парного подключения с другими инверторами и проходными переключателями в одной цепи.

Технические характеристики

• Номинальный ток: 16 А - поддерживает нагрузку до 3,5 кВт при 230 В (например, несколько LED-светильников или люстра мощностью до 1,5–2 кВт)
• Номинальное напряжение: 230 В - рассчитан на бытовую и коммерческую сеть переменного тока
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли - устанавливается только внутри помещений
• Количество модулей: 2 - занимает два стандартных модуля (18 мм каждый) на DIN-рейке
• Количество полюсов: 2 - управление двумя проводниками (фаза и переключаемый провод), обеспечивает полноценное размыкание цепи
• Материал корпуса: термопласт, без галогенов - экологичный, не выделяет токсичных веществ при нагреве
• Цвет и отделка: белый, глянцевый - соответствует цветовой гамме «Белое облако» серии Avanti
• Габариты: 44,9 × 44,9 × 36,9 мм - точно соответствует формату рамочных систем
• Зажимы клемм: винтовые - обеспечивают прочное соединение с медными проводами сечением до 2,5 мм2
• Отверстия для кабелей: 2 отверстия по 3 мм каждое на клемму - подходят для стандартных кабелей типа NYM, VVG
• Шаблон для зачистки: 11 мм - рекомендованная глубина зачистки изоляции для надёжного контакта

Совместимость и монтаж

Инвертор 4400122 не монтируется напрямую в стену. Его можно установить **только** через специальные элементы системы Avanti:

• Каркасы с лапками (артикул 4400802) - фиксируют устройство в подрозеточной коробке
• Рамки-суппорты и каркасы Avanti - обеспечивают правильное положение и эстетичный вид
• Системы In-liner Front / Sotto - обязательна совместимость с этими системами для работы с многоточечным управлением

Подключение выполняется винтовыми зажимами. Для надёжности используйте провода с зачищенной частью длиной 11 мм. После монтажа закрепите устройство саморезами через каркас - без них контакт может ослабнуть.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренней установки в сухих помещениях. Материал корпуса не содержит галогенов - снижает риск образования токсичных газов при перегреве. Применяется в соответствии с ГОСТ Р 50345 и IEC 60669-1. Не предназначено для использования в условиях повышенной влажности, на улице или в производственных зонах с высокой запылённостью.

Преимущества

• Компактность: всего 2 модуля позволяют разместить устройство даже в ограниченном пространстве
• Эстетика: глянцевая белая поверхность гармонирует с декором серий Avanti, In-liner Front
• Надёжность: винтовые зажимы и качественный термопласт обеспечивают долгий срок службы
• Совместимость: идеально интегрируется в профессиональные системы организации рабочих мест

Ограничения применения

• Не работает автономно - требуется минимум три устройства в цепи (два инвертора + один проходной переключатель)
• Не подходит для установки в стандартные подрозетники без рамок Avanti
• IP20 - нельзя использовать в ванных комнатах, на балконах, в сырых помещениях
• Не предназначен для управления двигателями, насосами или оборудованием с высоким пусковым током
• Требует точного соблюдения схемы подключения - ошибки приведут к некорректной работе всех точек управления

Примеры использования

• Освещение длинного коридора с тремя входами - выключатели у каждого дверного проёма
• Лестница между этажами - управление светом сверху, снизу и на площадке
• Офисное помещение с двумя выходами - включение света при входе с двух сторон
• Жилая спальня с двумя дверями и кроватью - выключатели у дверей и возле изголовья

Практические советы

• Перед монтажом проверьте, что все точки управления используют инверторы одного типа - смешивание с другими сериями может нарушить работу
• Используйте только кабели сечением 1,5–2,5 мм2 - более толстые провода не войдут в зажимы
• При сборке схемы помните: инверторы всегда чередуются с проходными переключателями - последовательность важна
• Не затягивайте винты слишком сильно - это повредит пластиковые зажимы
• Для замены не требуется демонтаж всей системы - достаточно снять накладку и открутить два самореза каркаса
