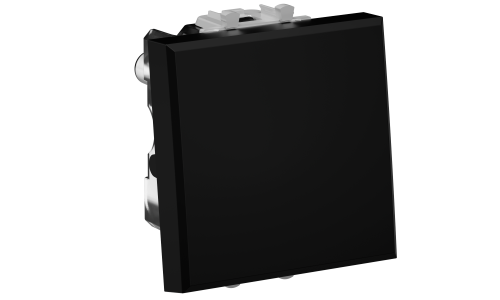

Выключатель одноклавишный модульный, "Avanti", "Черный матовый", 2 модуля | 4412102 DKC ДКС

Выключатель одноклавишный модульный 2 модуля черный матовый от DKC (ДКС), артикул 4412102 - это компактный элемент управления освещением, предназначенный для интеграции в системы кабельной организации Avanti. Подходит для скрытой установки в короба In-liner Front, Sotto и Aero, обеспечивает надежное включение и выключение света через однополюсную схему.

Назначение и область применения

Выключатель одноклавишный модульный 2 модуля черный матовый используется исключительно для коммутации осветительных нагрузок в помещениях. Номинальный ток 16 А позволяет управлять группами ламп до 3,5 кВт при напряжении 230 В. Применяется в жилых, офисных и общественных зданиях, где требуется эстетичная и компактная организация проводки внутри кабельных каналов. Устройство не предназначено для управления силовым оборудованием, двигателями или нагревателями мощностью свыше 3,5 кВт.

Технические характеристики

• Количество модулей: 2 (занимает два стандартных модуля в DIN-рейке)
• Количество клавиш: 1 (одноклавишный)
• Схема подключения: однополюсный (L - фаза, N - ноль не подключается)
• Номинальный ток: 16 А
• Номинальное напряжение: 230 В AC
• Степень защиты: IP20 (защита от прикосновений пальцами, но не от воды и пыли)
• Тип подключения: винтовые зажимы (зажимы рассчитаны на медные жилы сечением до 2,5 мм2)
• Зачистка изоляции: рекомендованная длина - 11 мм
• Ввод кабелей: два отверстия по 3 мм на каждую клемму
• Материал корпуса: термопласт, без галогенов
• Отделка: матовая черная поверхность
• Подсветка: светодиодная (индикация состояния в темноте)
• Тип комплектации: механизм с декоративной накладкой
• Крепление: винтовое, в рамки-суппорты Avanti

Совместимость и монтаж

Выключатель одноклавишный модульный 2 модуля черный матовый совместим только с системой Avanti. Для установки требуются:

• Рамка-суппорт Avanti (например, код 4400912) - для монтажа в кабель-каналах In-liner Front, Sotto, Aero;
• Или каркас с лапками Avanti (код 4400802) + саморезы - для фиксации в стандартные подрозетники.

Установка возможна только в подготовленные ниши. Кабели заводятся через боковые отверстия 3 мм - не используйте кабели с диаметром более 6 мм. Зачищайте жилы точно на 11 мм, чтобы избежать плохого контакта. Не затягивайте винты с усилием больше 0,5 Нм - есть риск повреждения контактного механизма.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для бытовых и аналогичных применений. Материал корпуса не содержит галогенов, что снижает токсичность при перегреве. Степень защиты IP20 допускает использование только в сухих внутренних помещениях. Не применяйте в ванных комнатах, на улице или в сырых цехах. Сертификация соответствует ГОСТ Р 50345 и IEC 60669-1.

Преимущества

• Светодиодная подсветка позволяет легко найти выключатель в темноте без лишнего света
• Матовая поверхность не оставляет следов пальцев и лучше сочетается с современным дизайном интерьеров
• Конструкция с двумя модулями экономит место в распределительных коробках
• Фиксация через рамки Avanti обеспечивает прочную и ровную установку даже в тонких стеновых панелях
• Отсутствие галогенов делает изделие экологически безопасным при утилизации

Ограничения применения

• Не предназначен для работы с переменными нагрузками выше 16 А (например, тепловые завесы, насосы, кондиционеры)
• Не поддерживает управление по сети (не является умным устройством)
• Не совместим с другими сериями (например, Legrand, Schneider, IEK) - только с Avanti
• IP20 запрещает установку в условиях повышенной влажности, пыли или на улице
• Не имеет механической блокировки - нельзя использовать как аварийный рубильник

Примеры использования

• Управление точечным освещением в офисных переговорных с использованием кабель-каналов Aero
• Включение света в спальне при скрытой проводке в коробах In-liner Front
• Компонент системы “рабочего места” Sotto - выключатель рядом с розетками на столешнице
• Альтернатива классическим подрозетникам в деревянных домах с панельными стенами

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - максимум 2,5 мм2. Более толстый провод не войдет в зажим
• При установке в подрозетник используйте только каркас 4400802 - другие крепления не обеспечивают плотного прилегания
• Если выключатель установлен в тонкий короб, убедитесь, что рамка Avanti полностью закрывает щель - иначе будет просвечивать свет
• Светодиодная подсветка работает только при наличии замкнутой цепи - если лампа выключена, подсветка горит слабо
• Не используйте смазку или антикоррозийные составы на контактах - они нарушают проводимость
• При замене старого выключателя - обязательно отключите питание, так как винтовые зажимы находятся под напряжением даже при выключенном положении
