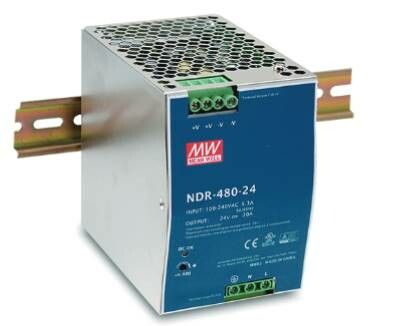

Источник питания на DIN-рейку 24 В,20 А,480 Вт, MEANWELL, I класс защиты, 85,5х125,2х128,5мм | NDR-480-24 VARTON VARTA

Источник питания VARTON ndr-480-24 - компактный блок питания на DIN-рейку с выходом 24 В и мощностью 480 Вт, предназначенный для надёжного устройств в промышленных и автоматизированных системах. Его стабилизированная работа и металлический корпус обеспечивают долгий срок службы даже в условиях колебаний сети.

Назначение и область применения

Источник питания VARTON ndr-480-24 предназначен для преобразования переменного тока 220–240 В в постоянный ток 24 В. Он используется там, где требуется стабильное питание: в системах автоматизации, управления освещением, промышленных контроллерах, сенсорах, клапанах и LED-устройствах. Установка происходит внутри распределительных щитов на DIN-рейку - это делает его идеальным решением для сборки панельного оборудования.

Технические характеристики

• Выходное напряжение: 24 В постоянного тока
• Выходной ток: 20 А
• Выходная мощность: 480 Вт
• Входное напряжение: переменный ток (AC), 50 Гц
• Стабилизация: по напряжению и току - обеспечивает стабильный выход даже при перегрузках и скачках входного напряжения
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не герметичен
• Класс защиты: III - двойная изоляция, заземление не требуется
• Рабочая температура: от –25 C до +55 C
• Форм-фактор: 85,5 × 125,2 × 128,5 мм
• Цвет и материал: металл, матовый металлик
• Гарантия: 3 года
• Поддержка диммирования: отсутствует - нельзя регулировать яркость через этот источник

Совместимость и монтаж

VARTON ndr-480-24 монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для установки достаточно зафиксировать его фиксирующим замком - никаких болтов или инструментов не требуются. Подключение проводов осуществляется через клеммы на передней панели: L/N/GND на входе, +/− на выходе. Максимальное сечение жил - 2,5 мм2. Кабеля должны быть зачищены точно на 9–10 мм. Нагрузка должна соответствовать максимальному току 20 А - превышение вызывает аварийное отключение.

Безопасность и стандарты

Источник питания VARTON ndr-480-24 соответствует европейским нормам безопасности: директиве 2014/35/EC (низковольтное оборудование) и 2014/30/ЕС (электромагнитная совместимость). Благодаря классу защиты III он не нуждается в заземлении - повышает безопасность при обслуживании. Отсутствие открытых токоведущих частей снижает риск поражения током.

Преимущества

• Устойчивая работа при перепадах сетевого напряжения благодаря стабилизации
• Металлический корпус эффективно рассеивает тепло - позволяет работать длительно при нагрузке близкой к максимуму
• Закрытые клеммы предотвращают случайное прикосновение
• Широкий диапазон температур - работает в холодных цехах и нагреваемых шкафах
• 3-летняя гарантия - подтверждает качество сборки и компонентов

Ограничения применения

• Не подходит для внешних установок - степень защиты IP20 исключает использование во влажной среде, на улице или в помещениях с высокой запылённостью
• Не имеет функции диммирования - нельзя использовать для регулировки яркости светодиодных лент без внешнего контроллера
• Мощность 480 Вт - недостаточно для больших массивов LED-лент (>20 метров при плотности 24 В/10 А/м)
• Не рекомендован для работы ниже –25 C - возможна потеря емкости конденсаторов и отказ старта

Примеры использования

• Питание светодиодных лент в рекламных вывесках и внутреннем освещении помещений
• Энергоснабжение PLC-контроллеров, реле и сенсоров в автоматических линиях
• Обслуживание пневматических клапанов и серводвигателей в машиностроении
• Работа с терморегуляторами, HMI-панелями и модульными системами управления

Практические советы

• Выбирая источник питания VARTON ndr-480-24, проверьте суммарную потребляемую мощность всех подключенных устройств - она не должна превышать 480 Вт (например, 20 А × 24 В = 480 Вт)
• Для длинных линий питания LED-лент используйте медные кабели сечением ≥1,5 мм2, чтобы минимизировать потери напряжения
• Не закрывайте корпус полностью - оставьте воздушный зазор вокруг него для лучшего охлаждения
• Если планируете подключить несколько устройств параллельно - убедитесь, что они имеют одинаковое напряжение и не создают импульсных помех
• Проверьте полярность выводов (+/-): неверное подключение может повредить чувствительную электронику
