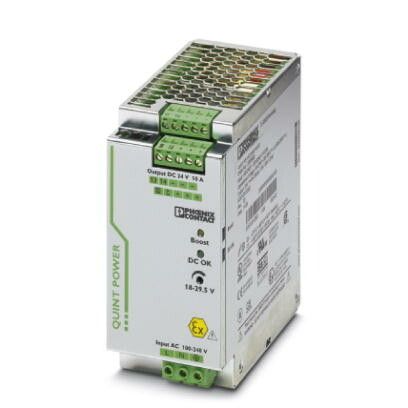

Источник питания, с защитным покрытием QUINT-PS/1AC/24DC/10/CO | 2320911 Phoenix Contact

Источник питания 1AC/24DC/10/CO с защитным покрытием от Phoenix Contact предназначен для преобразования переменного тока 230 В в стабильный постоянный ток 24 В мощностью до 10 А. Этот источник питания применяется в промышленной автоматизации там, где требуется надежная работа в условиях запыленности и повышенной влажности.

Назначение и область применения

Источник питания 1AC/24DC/10/CO с защитным покрытием обеспечивает питание устройств промышленной автоматики: контроллеров, соленоидных клапанов, датчиков, реле и других нагрузок на 24 В постоянного тока. Он подходит для установки в распределительных щитах на заводах, на конвейерах, в машинах и оборудовании, где важна устойчивость к внешним воздействиям.

Технические характеристики

• Входное напряжение: 1 фаза, 230 В переменного тока (+-10%)
• Выходное напряжение: 24 В постоянного тока
• Максимальный выходной ток: 10 А
• Мощность: 240 Вт
• Защита корпуса: IP65 - полная защита от пыли и струй воды из любого направления
• Работает при температуре от –25 C до +70 C
• Установка на DIN-рейку 35 мм
• Габариты: соответствуют стандартному формату для промышленных источников питания

Совместимость и монтаж

Источник питания 1AC/24DC/10/CO с защитным покрытием совместим со всеми типами DIN-реек шириной 35 мм, используемых в промышленных шкафах. Для подключения входа используется клемма L/N/PE - провода зачищаются на 8–10 мм, момент затяжки - 0,5 Нм. Выходные клеммы рассчитаны на провода сечением до 2,5 мм2. Монтаж допускается в вертикальном положении. Убедитесь, что вокруг устройства остается свободное пространство минимум 50 мм сверху и снизу для теплоотвода.

Безопасность и стандарты

• Соответствует EN 61131-2 (для промышленных систем управления)
• Соответствует EN 60204-1 (безопасность машин)
• Защита от перегрузки и короткого замыкания
• Электромагнитная совместимость: EN 61000-6-2 / EN 61000-6-4

Преимущества

• Защита IP65 позволяет использовать источник питания в сложных условиях - на открытых площадках, рядом с мойками, в цехах с высокой запыленностью
• Стабильное выходное напряжение даже при колебаниях сети
• Автоматическая защита от перегрева и перегрузки повышает срок службы
• Корпус выполнен из прочного пластика с антикоррозийным покрытием, устойчив к химическим веществам

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах (не имеет взрывозащиты Ex)
• Не рекомендуется для длительной работы при температуре выше +70 C - возможен снижение выходной мощности
• Не поддерживает параллельное включение нескольких единиц для увеличения мощности
• Не является источником бесперебойного питания - при отключении сети выход сразу прекращается

Примеры использования

• Питание системы управления станком ЧПУ
• Запитка пневматических клапанов на конвейере
• Обеспечение работоспособности PLC и I/O модулей в пищевой промышленности
• Подключение датчиков уровня и давления в условиях влажного воздуха

Практические советы

• Перед монтажом проверьте соответствие входного напряжения - подключение к 400 В вызовет отказ устройства
• При использовании в холодных помещениях ниже –25 C предварительно прогрейте источник перед включением
• Для долгой работы в условиях частых включений/выключений выбирайте место с хорошей вентиляцией
• Артикул 2320911 - это точный идентификатор модели; при заказе всегда указывайте полное название: Источник питания 1AC/24DC/10/CO с защитным покрытием от Phoenix Contact
• Не открывайте корпус - внутренние компоненты не обслуживаемые, гарантия теряется при вскрытии
