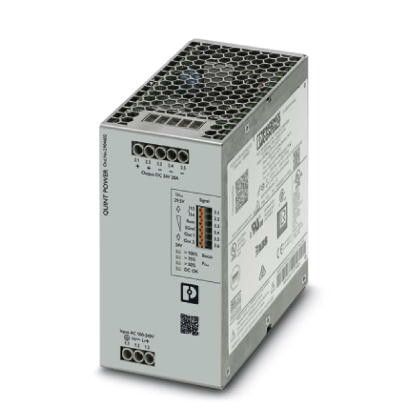

Источник питания QUINT4-PS/1AC/24DC/20 24В 20А 480Вт Phoenix Contact 2904602

Источник питания Phoenix Contact 2904602 преобразует переменный ток 230 В в постоянный 24 В с мощностью до 20 А - надёжное решение для автоматизации, промышленной электроники и систем управления.

Назначение и область применения

Источник питания Phoenix Contact 2904602 предназначен для стабильного питания устройств, работающих на напряжении 24 В постоянного тока. Подходит для использования в промышленных системах: контроллеры PLC, реле, сенсоры, приводы, панели управления и другая автоматизированная аппаратура. Устройство устанавливается в распределительные щиты и работает в условиях повышенной нагрузки.

Технические характеристики

• Входное напряжение: 1 фаза, 230 В переменного тока (+-10%)
• Выходное напряжение: 24 В постоянного тока
• Максимальный выходной ток: 20 А
• Мощность: 480 Вт (24 В × 20 А)
• Регулирование выходного напряжения: стабилизированное
• Защита от перегрузки и короткого замыкания: да
• Тип корпуса: DIN-рейка (монтаж на шину 35 мм)
• Габариты: соответствуют стандартным модульным размерам для промышленных источников питания

Совместимость и монтаж

Источник питания Phoenix Contact 2904602 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения входа используется клеммная колодка для проводов до 2,5 мм2. Выходные клеммы рассчитаны на ток до 20 А - допускаются провода до 6 мм2. Монтаж выполняется без инструментов: устройство защёлкивается на рейке. После установки подключаются сетевой кабель и нагрузка. Перед запуском проверьте правильность полярности на выходе.

Безопасность и стандарты

Источник питания Phoenix Contact 2904602 соответствует европейским нормам безопасности EN 60950-1 и EN 62368-1. Обладает встроенной защитой от перегрева, перегрузки и короткого замыкания. Сертифицирован для работы в промышленной среде с уровнем загрязнения 2 и перенапряжением категории II.

Преимущества

• Стабильное выходное напряжение даже при изменении нагрузки
• Высокий КПД снижает тепловые потери и потребление энергии
• Устойчивость к скачкам сети благодаря широкому диапазону входного напряжения
• Надёжная сборка и долгий срок службы - характерно для продукции Phoenix Contact
• Лёгкий доступ к клеммам для обслуживания и диагностики

Ограничения применения

• Не предназначена для использования во взрывоопасных зонах (без специальной сертификации ATEX)
• Не рекомендуется для внешней установки - отсутствует защита IP
• Не поддерживает параллельное соединение с другими источниками без дополнительных компонентов (например, диодов или контроллеров балансировки)
• Работает только при температуре окружающей среды от –25 C до +70 C

Примеры использования

• Питание PLC-контроллеров на конвейерах
• Электромагнитные клапаны и пневматические приводы
• Системы освещения и сигнализации в цехах
• Панели оператора и HMI-устройства
• Автоматизация логистических комплексов и складских решений

Практические советы

• Выбирайте источник питания с запасом по току - если нагрузка составляет 18 А, лучше взять 20 А, чтобы избежать перегрева
• Перед первым включением проверьте, что входное напряжение совпадает с 230 В - подключение к 400 В повредит устройство
• Обеспечьте достаточную вентиляцию вокруг устройства - не закрывайте его крышками или другими элементами
• Для длинных кабелей на выходе используйте более толстый провод (не менее 2,5 мм2 на каждый метр длины)
• Фиксируйте кабели после подключения - это предотвращает выдергивание контактов при вибрациях
