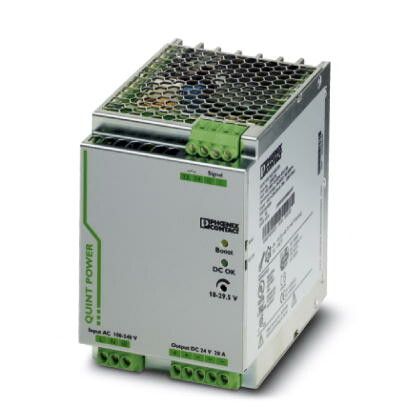

Источники питания QUINT-PS/1AC/24DC/20 | 2866776 Phoenix Contact

Источник питания Phoenix Contact 2866776 преобразует переменный ток 230 В в стабильный постоянный ток 24 В с мощностью до 20 А - идеально для автоматизации промышленного оборудования.

Назначение и область применения

Источник питания Phoenix Contact 2866776 предназначен для обеспечения электроэнергией устройств, работающих на напряжении 24 В постоянного тока. Применяется в системах автоматизации: контроллеры, реле, сенсоры, приводы, панели управления. Подходит для установки в распределительных щитах на DIN-рейку.

Технические характеристики

• Входное напряжение: 1 фаза, 230 В переменного тока (+-10%)
• Выходное напряжение: 24 В постоянного тока
• Максимальный выходной ток: 20 А
• Мощность: 480 Вт
• Защита от перегрузки и короткого замыкания: да
• Работает при температуре от –25 C до +70 C
• Степень защиты: IP20
• Установка: на DIN-рейку 35 мм
• Габариты: 90 × 125 × 125 мм

Совместимость и монтаж

Источник питания Phoenix Contact 2866776 совместим со всеми стандартными DIN-рейками согласно IEC 60715. Для подключения входа используется клеммная колодка для проводов до 2,5 мм2. Выходные клеммы рассчитаны на провода до 4 мм2. Монтировать можно вертикально или горизонтально - важно обеспечить свободную циркуляцию воздуха вокруг корпуса. Не требует дополнительного охлаждения при нагрузке до 20 А в условиях комнатной температуры.

Безопасность и стандарты

• Соответствует EN 61131-2
• Соответствует EN 60204-1 (безопасность машин)
• Соответствует CE, cULus
• Защита класса II - двойная изоляция, заземление не требуется

Преимущества

• Высокий КПД - снижает тепловые потери и энергопотребление
• Автоматическая защита от перегрузки и короткого замыкания - продлевает срок службы подключённых устройств
• Широкий диапазон рабочих температур - надёжна даже в холодных цехах или жарких помещениях
• Проверенная надёжность бренда Phoenix Contact - минимум отказов в промышленной среде

Ограничения применения

• Не предназначена для работы во взрывоопасных зонах - отсутствует сертификация ATEX/IECEx
• Не защищена от попадания воды или пыли (IP20) - нельзя устанавливать вне щита или в сыром помещении
• Не регулируемый выход - напряжение постоянно 24 В, нельзя изменить под нужды устройства
• Не поддерживает параллельное включение для увеличения мощности - не рекомендовано использовать несколько единиц одновременно

Примеры использования

• Электронные платы управления станков ЧПУ
• Питание сенсоров и исполнительных механизмов на конвейерах
• Системы безопасности: световые сигнализаторы, аварийные кнопки
• Щиты управления насосными станциями и вентиляцией

Практические советы

• Перед монтажом проверьте соответствие входного напряжения сети - превышение 253 В может повредить источник питания Phoenix Contact 2866776
• Используйте предохранители на входе (не более 20 А) для дополнительной защиты
• При длительной работе на максимальной нагрузке (20 А) обеспечьте вентиляцию - нагрев корпуса достигает 60–70 C
• Подбирайте кабели по сечению: для выхода используйте провод 2,5–4 мм2, чтобы избежать перегрева
• Артикул 2866776 - это точная модель; аналоги других брендов могут отличаться габаритами и клеммным расположением
