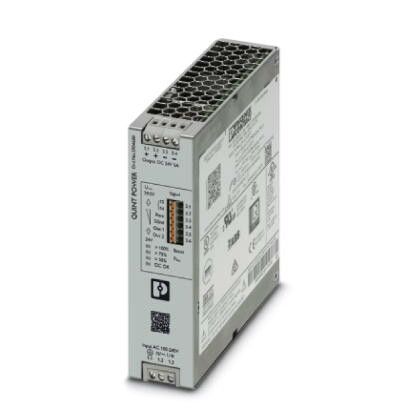

Источник питания QUINT4-PS/1AC/24DC/5 24В 10А 120Вт Phoenix Contact 2904600

Источник питания 1AC/24DC/5 от Phoenix Contact - компактный импульсный источник питания, предназначенный для преобразования переменного тока 230 В в стабильный постоянный ток 24 В с выходной мощностью 5 А. Подходит для автоматизации, промышленной электроники и систем управления, где требуется надежное питание устройств с высокой нагрузкой.

Назначение и область применения

Источник питания 1AC/24DC/5 обеспечивает стабильное напряжение 24 В постоянного тока для промышленных устройств: контроллеров, реле, соленоидов, датчиков, панелей оператора и других потребителей, работающих на 24 В DC. Применяется в системах автоматизации, на конвейерах, в станках, в распределительных щитах и на объектах с жесткими требованиями к надежности питания.

Технические характеристики

• Входное напряжение: 1 фаза, 85–265 В AC (совместим с сетью 230 В +-15%)
• Выходное напряжение: 24 В DC
• Максимальный выходной ток: 5 А
• Выходная мощность: 120 Вт
• Тип: импульсный источник питания (SMPS)
• Защита: от перегрузки, короткого замыкания, перепадов напряжения
• Работает при температуре от –25 C до +70 C
• Степень защиты: IP20 (не защищен от воды и пыли - требует установки внутри корпуса)

Совместимость и монтаж

Источник питания 1AC/24DC/5 устанавливается на DIN-рейку шириной 35 мм, что соответствует стандарту EN 60715. Для подключения входа используются зажимы для проводов сечением до 2,5 мм2, для выхода - до 4 мм2. Клеммы рассчитаны на винтовое соединение - рекомендуется использовать отвертку с плоским лезвием. Монтаж допускается только в закрытых электрошкафах с достаточной вентиляцией. Устройство не имеет встроенных креплений для настенной установки.

Безопасность и стандарты

• Соответствует стандартам IEC/EN 62368-1 (безопасность оборудования информационных технологий)
• Соответствует IEC/EN 61000-6-2 (электромагнитная совместимость для промышленной среды)
• Сертифицирован по CE, cULus

Преимущества

• Высокий КПД - снижает тепловые потери и нагрузку на системы охлаждения
• Широкий диапазон входного напряжения - работает даже при колебаниях сети
• Автоматическая защита от перегрузки и КЗ - продлевает срок службы подключенного оборудования
• Компактный форм-фактор - экономит место в шкафу
• Установка на DIN-рейку - ускоряет сборку и обслуживание

Ограничения применения

• Не предназначен для работы на улице или во влажных помещениях - степень защиты IP20 исключает контакт с водой и пылью
• Не поддерживает параллельное включение нескольких единиц для увеличения мощности
• Не имеет функции регулировки выходного напряжения - фиксированные 24 В
• Не рекомендован для питания чувствительной аналоговой аппаратуры без внешних фильтров - возможна низкоуровневая помеха

Примеры использования

• Питание PLC-контроллеров S7-1200/1500 в цехах
• Обеспечение энергии соленоидным клапанам на линиях розлива
• Подпитка HMI-панелей и приводов в системах управления
• Резервное питание для датчиков в распределительном щите

Практические советы

• Перед монтажом проверьте соответствие входного напряжения - 1AC означает однофазную сеть, не используйте для трехфазных систем
• Убедитесь, что суммарная нагрузка всех подключённых устройств не превышает 5 А (120 Вт)
• Оставляйте минимум 5 см свободного пространства вокруг устройства для теплоотвода
• Используйте предохранители на входе (например, 6,3 А) для защиты от аварийных ситуаций
• Артикул 2904600 - это оригинальный продукт Phoenix Contact; избегайте неофициальных аналогов, так как они могут не соответствовать нормам безопасности
