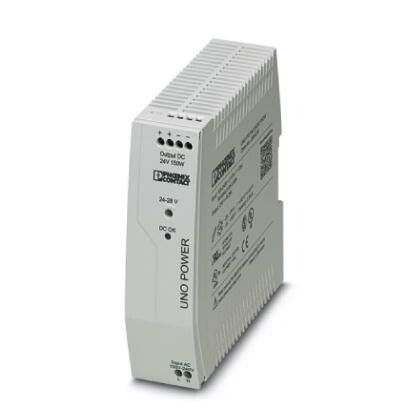

Источники питания UNO-PS/1AC/24DC/150W | 2904376 Phoenix Contact

Источник питания 1AC/24DC 150W от Phoenix Contact обеспечивает стабильное напряжение 24 В постоянного тока из сети переменного тока 230 В. Подходит для автоматизации, промышленной электроники и устройств управления, где требуется надежный источник энергии мощностью до 150 Вт.

Назначение и область применения

Источник питания 1AC/24DC 150W преобразует бытовую или промышленную сеть переменного тока (230 В) в стабилизированное напряжение постоянного тока 24 В. Он предназначен для питания контроллеров, соленоидов, датчиков, реле, приводов и других устройств, работающих на 24 В DC. Часто используется в системах автоматизации, на конвейерах, в станках, в распределительных щитах и на объектах с жесткими требованиями к надежности.

Технические характеристики

• Мощность: 150 Вт
• Выходное напряжение: 24 В постоянного тока
• Входное напряжение: 1 фаза, 85–264 В переменного тока (совместим с сетью 230 В)
• Выходной ток: до 6,25 А (при 24 В)
• КПД: высокий за счет импульсной технологии
• Работает в температурном диапазоне от –25 C до +70 C
• Защита от перегрузки и короткого замыкания
• Габариты: компактная форма для установки на DIN-рейку

Совместимость и монтаж

Источник питания 1AC/24DC 150W устанавливается на стандартную DIN-рейку шириной 35 мм, что позволяет легко интегрировать его в шкафы управления. Для подключения входа используются клеммы для проводов сечением до 2,5 мм2. Выходные клеммы рассчитаны на нагрузку до 6,25 А - подходят для подключения нескольких потребителей одновременно. Монтаж не требует специальных инструментов, достаточно отвертки. Убедитесь, что сечение проводов соответствует допустимому току, особенно при длинных линиях.

Безопасность и стандарты

Источник питания 1AC/24DC 150W соответствует европейским нормам безопасности EN 62368-1 и имеет сертификат CE. Обладает встроенной защитой от перегрева, перегрузки и короткого замыкания. Надежно работает в условиях повышенной влажности и колебаний напряжения в сети.

Преимущества

• Стабильное выходное напряжение даже при скачках входного напряжения
• Высокая эффективность снижает тепловые потери и продлевает срок службы
• Установка на DIN-рейку экономит место в шкафу
• Поддержка широкого диапазона входного напряжения (85–264 В) делает его универсальным для разных регионов
• Производитель Phoenix Contact гарантирует долговечность и совместимость с другими элементами системы

Ограничения применения

• Не предназначена для работы во взрывоопасных зонах (без дополнительной защиты)
• Не подходит для питания оборудования, требующего точной стабилизации ниже +-1%
• Максимальная мощность 150 Вт - нельзя подключать суммарную нагрузку выше этого значения
• Не рекомендуется использовать в средах с постоянным воздействием воды или масла - не имеет IP-защиты

Примеры использования

• Питание PLC-контроллеров на производственных линиях
• Запитка пневматических клапанов и соленоидов в системах управления
• Обеспечение энергией датчиков положения и фотоэлементов в автоматике
• Резервное питание в составе распределительных щитов с UPS

Практические советы

• Выбирая источник питания 1AC/24DC 150W, проверьте суммарную мощность всех подключаемых устройств - она должна быть меньше 150 Вт с запасом 10–20%
• При использовании в холодных помещениях убедитесь, что температура не опускается ниже –25 C
• Для длительной работы в условиях высоких температур (выше 50 C) предусмотрите принудительное охлаждение или увеличьте объем шкафа
• Артикул 2904376 - это часть линейки Phoenix Contact, известной совместимостью с другими модулями этой серии. При замене используйте именно этот артикул для сохранения параметров системы
• Перед первым включением проверьте правильность подключения фазы и нуля - неверное подключение может повредить устройство
