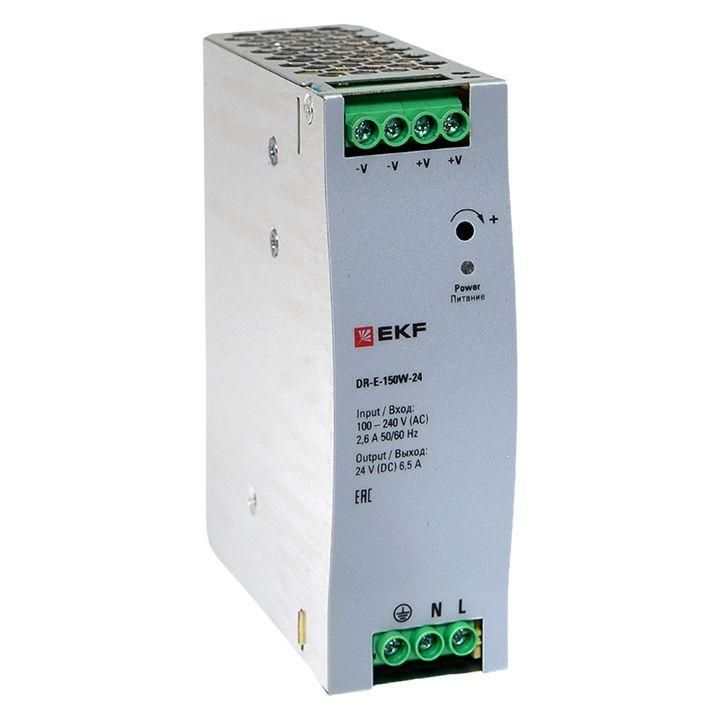

Блок питания на дин рейку 150 вт,Uвх ~ 220 В AC , Uвых - 24 DC постоянного тока | DR-E-150W-24 EKF

Блок питания на DIN-рейку 150 Вт, входное напряжение 220 В AC, выходное напряжение 24 В DC постоянного тока от EKF (артикул dr-e-150w-24) предназначен для надёжного преобразования бытового переменного тока в стабильный постоянный ток 24 В - идеально подходит для автоматизации, промышленных контроллеров и слаботочных систем.

Назначение и область применения

Этот блок питания преобразует переменный ток 220 В в стабилизированный постоянный ток 24 В. Он используется там, где требуется чистый и стабильный источник энергии для устройств с низким напряжением: PLC, реле, сенсоры, светодиодные ленты, приводы, системы видеонаблюдения и другая автоматика.

Технические характеристики

• Выходная мощность: 150 Вт
• Выходное напряжение: 23,88–24,12 В (точная стабилизация +-0,5%)
• Максимальный выходной ток: 6,5 А
• Диапазон входного напряжения: 80–264 В AC - работает даже при перепадах сети
• Тип монтажа: установка на DIN-рейку 35 мм
• Степень защиты: IP20 - защищён от прикосновений и пыли, но не от воды
• Стабилизация выходного напряжения: да - напряжение остаётся постоянным при изменении нагрузки и входного напряжения
• Защита от короткого замыкания: да - автоматически отключает питание при аварийной ситуации

Совместимость и монтаж

Устройство совместимо со всеми стандартными DIN-рейками 35 мм, используемыми в щитах управления. Монтаж простой: защёлкивают корпус на рейку, подводят провода L/N на вход и +/− на выход. Клеммы рассчитаны на провода до 2,5 мм2. Для обеспечения хорошего теплоотвода рекомендуется оставлять свободное пространство вокруг устройства - особенно при работе на предельной нагрузке.

Безопасность и стандарты

Блок питания соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Защита от короткого замыкания и перегрузки повышает безопасность при длительной эксплуатации. IP20 позволяет использовать только внутри закрытых щитов - не допускается установка во влажных помещениях или на улице.

Преимущества

• Широкий диапазон входного напряжения (80–264 В) - работает при проседании и скачках сети
• Точная стабилизация выходного напряжения - минимизирует сбои в работе чувствительной электроники
• Автоматическая защита от КЗ - снижает риск повреждения подключённых устройств
• Компактный форм-фактор и DIN-монтаж - экономят место в распределительном шкафе
• Поддерживает работу при температуре окружающей среды до +50 C - подходит для большинства промышленных условий

Ограничения применения

• Не предназначен для работы во влажной среде - IP20 исключает использование вне герметичных шкафов
• Максимальная нагрузка - 150 Вт; превышение вызывает отключение или перегрев
• Не имеет функции регулировки выходного напряжения - фиксированные 24 В
• Не подходит для питания высокомощных двигателей или нагревательных элементов - только для слаботочных цепей

Примеры использования

• Питание контроллеров Siemens S7, Allen Bradley в автоматических линиях
• Источник для сенсоров, энкодеров и пневматических клапанов на конвейерах
• Работа с LED-подсветкой и модулями HMI в панелях управления
• Обеспечение стабильного напряжения для систем сигнализации и домашней автоматики

Практические советы

• Выбирайте этот блок питания, когда нужна точная стабилизация 24 В - он лучше, чем импульсные аналоги без стабилизации
• Проверьте суммарную мощность всех подключаемых устройств - она не должна превышать 150 Вт (6,5 А × 24 В)
• При использовании на максимальной нагрузке следите за температурой корпуса - при перегреве возможна автоматическая защита
• Для долгой службы избегайте установки рядом с теплогенерирующими компонентами (например, частотниками)
• Артикул dr-e-150w-24 - единственный вариант в серии EKF с такой комбинацией мощности и напряжения; другие модели имеют 12 В или меньшую мощность
