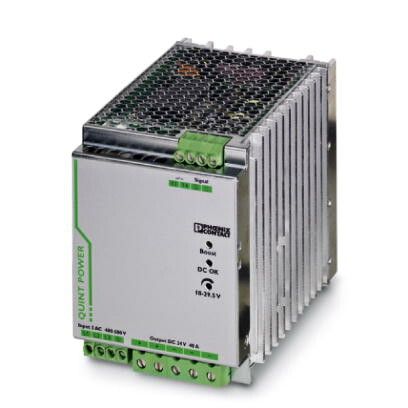

Источники питания QUINT-PS/3AC/24DC/40 | 2866802 Phoenix Contact

Источник питания 3AC 24DC 40 от Phoenix Contact предназначен для преобразования трёхфазного переменного тока в стабильный постоянный ток 24 В, обеспечивая надёжное энергоснабжение автоматизированных систем. Артикул 2866802 — решение для промышленной автоматики, где важна устойчивость к перепадам напряжения.

Назначение и область применения

Источник питания 3AC 24DC 40 используется там, где требуется питание устройств постоянным током 24 В от сети 380–415 В переменного тока. Подходит для управления промышленными контроллерами, реле, соленоидами, датчиками и другим оборудованием в цепях автоматизации. Часто применяется на станках, конвейерах, линиях сборки и в распределительных щитах.

Технические характеристики

• Входное напряжение: 3 AC, 380–415 В, 50/60 Гц — работает от трёх фаз промышленной сети;
• Выходное напряжение: 24 В DC — стабилизированное, для чувствительной электроники;
• Максимальный выходной ток: 40 А — способен питать нагрузку до 960 Вт;
• КПД: высокий за счёт импульсной технологии — снижает тепловые потери;
• Работает в температурном диапазоне от –25 °C до +70 °C — выдерживает суровые условия производства;
• Защита IP20 — предохраняет от контакта с частями под напряжением, но не от пыли и влаги.

Совместимость и монтаж

Источник питания 3AC 24DC 40 монтируется на DIN-рейку шириной 35 мм, что соответствует стандарту EN 60715. Для подключения входа используются зажимы для трёх фаз и нуля; выход — два клеммника для положительного и отрицательного провода. Кабели рекомендуется подключать сечением не менее 4 мм² для максимального тока. Устройство не требует внешнего охлаждения, но необходимо обеспечить свободное пространство вокруг него для теплоотвода — минимум 5 см сверху и с боков.

Безопасность и стандарты

• Соответствует требованиям IEC/EN 62368-1 — безопасность оборудования информационных и телекоммуникационных технологий;
• Соблюдает нормы EMC согласно EN 55032 Class B — минимальные помехи для соседней аппаратуры;
• Защищён от перегрузки, короткого замыкания и перегрева — автономная система защиты активируется при превышении порогов.

Преимущества

• Стабильное выходное напряжение даже при колебаниях входного тока — идеально для точных систем управления;
• Увеличенный срок службы благодаря качественным компонентам от Phoenix Contact;
• Надёжная изоляция между входом и выходом — исключает риск пробоя;
• Лёгкий доступ к клеммам — удобно при обслуживании и диагностике.

Ограничения применения

• Не предназначена для работы во взрывоопасных средах — отсутствует взрывозащита Ex;
• Не защищена от попадания воды или пыли (IP20) — нельзя использовать вне закрытых шкафов;
• Не подходит для мобильных или портативных систем — требует жёсткого крепления и стационарной сети 3AC;
• Выходной ток ограничен 40 А — не годится для мощных нагревателей или двигателей выше 1 кВт.

Примеры использования

• Питание PLC-контроллеров S7-1200 на производственной линии;
• Электромагнитные клапаны в системах пневматики;
• Датчики proximity и фотоэлементы в упаковочных машинах;
• Зарядные устройства для аккумуляторов в автономных модулях.

Практические советы

• Перед установкой проверьте соответствие входного напряжения — 3AC 380–415 В, а не однофазное 230 В;
• Обязательно используйте автоматический выключатель на входе (например, C16 или C20) для защиты от перегрузки;
• Подключение заземления обязательно — соедините корпус с PE-шиной;
• При длительной работе на предельной нагрузке (40 А) следите за температурой корпуса — если он слишком горячий (>60 °C), увеличьте вентиляцию;
• Артикул 2866802 совместим с другими источниками питания серии PHOENIX CONTACT Power Supply — можно заменить аналогичной моделью при необходимости.
