Резервный модуль, с защитным покрытием QUINT-ORING/24DC/2X20/1X40 | 2320186 Phoenix Contact

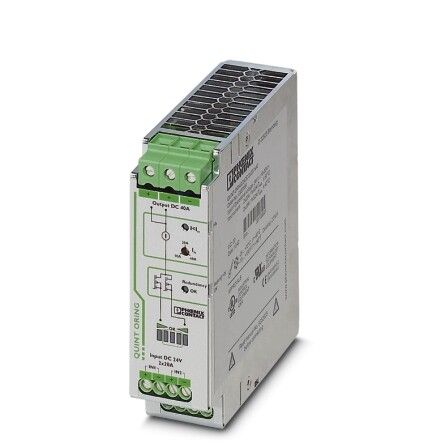

Резервный модуль с защитным покрытием QUINT-ORING/24DC/2x20/1x40 от Phoenix Contact предназначен для бесперебойного питания устройств постоянного тока за счёт переключения между двумя источниками. Модель обеспечивает надёжную работу в условиях повышенной влажности, запылённости и механических воздействий благодаря специальному защитному покрытию.

Назначение и область применения

QUINT-ORING/24DC/2x20/1x40 используется для создания резервированной системы питания на базе двух параллельно подключённых источников постоянного тока 24 В. Он автоматически переключает нагрузку на исправный источник при отказе одного из них, предотвращая остановку оборудования. Применяется в промышленной автоматизации: на станках, конвейерах, системах управления, в энергетике и транспорте, где недопустимы простои.

Технические характеристики

• Напряжение: 24 В постоянного тока (DC)
• Выходная мощность: до 40 А (на выходе 1x40)
• Входы: два канала по 20 А каждый (2x20)
• Защита корпуса: специальное покрытие против влаги, пыли и коррозии
• Максимальная температура окружающей среды: до +60 C (без снижения тока)
• Подключение: винтовые зажимы для проводов

Совместимость и монтаж

QUINT-ORING/24DC/2x20/1x40 устанавливается на DIN-рейку 35 мм. Подключается параллельно к двум источникам 24 В DC - например, к двум блокам питания или к батарейному массиву. Выходной терминал 1x40 соединяется с нагрузкой. Устройство не требует внешнего управления - работает автономно. Для правильной работы важно соблюдать полярность и использовать провода сечением, соответствующим току 20–40 А. Посадочные размеры совместимы с другими модулями серии QUINT.

Безопасность и стандарты

QUINT-ORING/24DC/2x20/1x40 соответствует требованиям EN 61131-2 и IEC 61010-1. Защитное покрытие повышает устойчивость к агрессивным средам, что позволяет применять модуль в соответствии с классом защиты IP65. Сертифицирован для использования в промышленных условиях согласно европейским нормам безопасности.

Преимущества

• Автоматическое переключение без задержки - нагрузка не теряет питание
• Два входа позволяют организовать резервирование без дополнительных коммутаторов
• Защитное покрытие увеличивает срок службы в сложных условиях
• Высокая плотность тока: один модуль заменяет два отдельных устройства
• Устойчив к скачкам напряжения и импульсным помехам

Ограничения применения

• Не предназначена для переменного тока - работает только с 24 В DC
• Не поддерживает функцию зарядки аккумуляторов - только резервное переключение
• Максимальный ток на выходе - 40 А; превышение вызывает отключение
• Не рекомендуется для установки в местах с постоянным контактом с жидкостями - хотя покрытие защищает, полное погружение исключено

Примеры использования

• На конвейере в пищевой промышленности: резервный источник - основной блок питания + UPS
• В системе управления лифтом: два источника 24 В - сетевой и резервный аккумулятор
• На насосной станции: обеспечение работы контроллеров при отключении основного питания

Практические советы

• Перед монтажом проверьте соответствие напряжения и тока источников - они должны быть близки по значению (не более +-1 В разницы)
• Используйте провода сечением не менее 2,5 мм2 для входов и 6 мм2 для выхода 40 А
• Закрепите модуль в хорошо вентилируемом месте - даже с защитным покрытием перегрев снижает долговечность
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - особенно в вибрационных средах
• QUINT-ORING/24DC/2x20/1x40 от Phoenix Contact можно заменить аналогичными моделями серии QUINT, но только при сохранении параметров тока и напряжения
