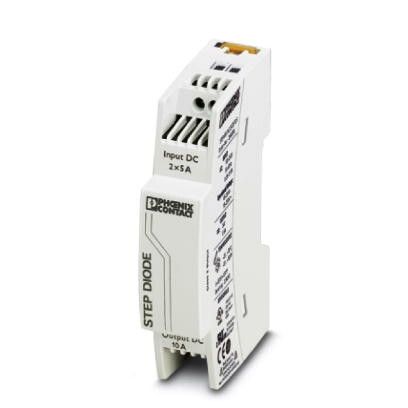

Резервный модуль STEP-DIODE/5-24DC/2x5/1x10 от Phoenix Contact предназначен для обеспечения бесперебойного питания устройств управления при отказе одного из двух источников постоянного тока. Модуль применяется в системах автоматизации, где важна надёжность работы - например, на промышленных станках, конвейерах и распределительных щитах.

Назначение и область применения

STEP-DIODE/5-24DC/2x5/1x10 используется для параллельного подключения двух источников постоянного тока (например, блоков питания или аккумуляторов) с целью создания резервной системы питания. Если один источник выйдет из строя, второй автоматически берёт нагрузку на себя без перебоев. Это особенно важно в критичных к простою системах: управление насосами, логические контроллеры, сенсоры и исполнительные механизмы.

Технические характеристики

• Рабочее напряжение: 5–24 В постоянного тока
• Выходная цепь: одна шина 1×10 А
• Входные цепи: две шины по 2×5 А каждая
• Тип защиты: диодная сборка (без механических контактов)
• Максимальный ток выхода: до 10 А
• Максимальный ток каждого входа: до 5 А

Совместимость и монтаж

STEP-DIODE/5-24DC/2x5/1x10 устанавливается на DIN-рейку шириной 35 мм. Подключение осуществляется через винтовые зажимы - провода зачищаются на 7–9 мм. Напряжение на обоих входах должно соответствовать одному уровню (например, +24 В), иначе возможен обратный ток. Выходная шина соединяется с нагрузкой, которая требует бесперебойного питания. Устройство не требует внешнего питания - работает исключительно за счёт входных сигналов.

Безопасность и стандарты

Модуль соответствует требованиям безопасности EN 61131-2 и имеет сертификацию CE. Диодная схема предотвращает замыкание между источниками, снижая риск повреждения оборудования. Применяется в соответствии с нормами для промышленной электроники.

Преимущества

• Нет движущихся частей - высокая долговечность и отказоустойчивость
• Автоматическое переключение без задержек
• Поддерживает два независимых источника - позволяет обслуживать один без остановки системы
• Узкий корпус - экономит место в щите

Ограничения применения

• Не подходит для переменного тока - только постоянный ток 5–24 В
• Максимальный суммарный ток входов ограничен: 5 А × 2 = 10 А, но не более 10 А на выходе
• Запрещено подключать источники с существенной разницей напряжений (>1 В) - это вызывает неравномерную нагрузку и нагрев диодов
• Не предназначена для коммутации больших импульсных нагрузок - рекомендовано использовать фильтрующие конденсаторы при работе с чувствительными микроконтроллерами

Примеры использования

• Резервирование питания PLC в цеховой автоматике
• Обеспечение работы сенсоров на конвейере при смене источника питания
• Питание сигнализационных систем от основного и автономного аккумулятора
• Использование в распределительных щитах с двумя UPS-блоками

Практические советы

• Перед установкой проверьте совпадение напряжений на обоих входах - даже 0,5 В разницы может вызвать перегрузку одного диода
• Используйте провода с сечением не менее 1,5 мм2 для входов и 2,5 мм2 для выхода при максимальном токе
• Не забудьте закрепить STEP-DIODE/5-24DC/2x5/1x10 на DIN-рейке плотно - вибрация может ослабить контакт
• При длительной работе на пределе тока (до 10 А) следите за температурой корпуса - допустимый диапазон: –25…+60 C
• Артикул 2868606 - это точный идентификатор для заказа запасных частей; сохраняйте его в документации объекта
