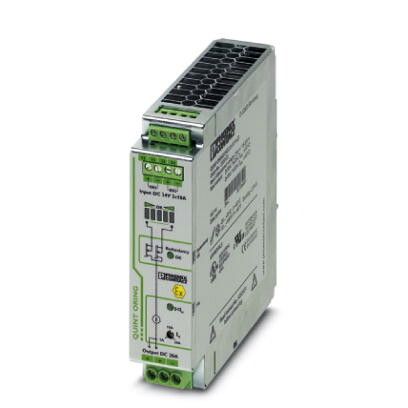

Резервный модуль, с защитным покрытием QUINT-ORING/24DC/2X10/1X20 | 2320173 Phoenix Contact

Резервный модуль с защитным покрытием QUINT-ORING/24DC/2x10/1x20 от Phoenix Contact обеспечивает бесперебойное питание устройств за счёт автоматического переключения на резервный источник. Модель предназначена для промышленной автоматизации, где важна надёжность работы оборудования даже при сбоях основного питания.

Назначение и область применения

QUINT-ORING/24DC/2x10/1x20 используется для создания избыточной системы питания постоянного тока 24 В. Он позволяет подключить два входа питания (например, от двух источников или сетей) и один выход, который автоматически выбирает работоспособный источник. Это особенно важно там, где остановка оборудования недопустима - например, на конвейерах, системах управления, медицинских устройствах или в цепях безопасности.

Технические характеристики

• Напряжение питания: 24 В постоянного тока (DC)
• Выходная мощность: до 20 А (максимальный ток через выход)
• Входы: два параллельных канала по 10 А каждый
• Защита корпуса: специальное покрытие против коррозии и внешних воздействий
• Монтаж: на DIN-рейку 35 мм
• Габариты: соответствуют стандартному формату модулей Phoenix Contact серии QUINT

Совместимость и монтаж

QUINT-ORING/24DC/2x10/1x20 совместим со всеми устройствами, работающими от шины 24 В DC, включая контроллеры, соленоиды, датчики и приводы. Устанавливается на стандартную DIN-рейку. Подключение входов и выхода осуществляется через винтовые зажимы - провода сечением до 2,5 мм2. Для правильной работы необходимо соблюдать полярность: минусовой вывод должен быть подключен к общему контуру заземления системы.

Безопасность и стандарты

Устройство соответствует требованиям EN 61131-2 и IEC 60950-1. Защитное покрытие повышает устойчивость к агрессивным средам, что делает модуль пригодным для использования в условиях повышенной влажности, запылённости или химической активности окружающей среды. Однако он не предназначен для установки во взрывоопасных зонах без дополнительной защиты.

Преимущества

• Автоматическое переключение между двумя источниками без перерыва питания
• Избыточность: отказ одного входа не влияет на работу нагрузки
• Стойкое защитное покрытие снижает риск коррозии и продлевает срок службы
• Поддержка высоких токов (до 20 А на выходе) - подходит для мощных потребителей
• Совместимость с другими компонентами серии QUINT - легко расширяемая система

Ограничения применения

• Не работает с переменным током - только 24 В постоянного тока
• Максимальный суммарный ток входов ограничен 20 А (по 10 А на канал); нельзя подключать более двух источников
• Не имеет встроенного батарейного резерва - требует наличия второго источника питания
• Не рассчитан на установку вне помещений без дополнительного кожуха

Примеры использования

• Резервирование питания PLC в системах автоматизированного производства
• Обеспечение непрерывной работы насосов и клапанов на водоканалах
• Питание систем видеонаблюдения и сигнализации в промышленных зонах
• Аварийное питание терминалов управления в логистических комплексах

Практические советы

• Перед монтажом проверьте соответствие напряжения источников - оба должны быть в пределах 20–30 В DC
• Используйте провода с одинаковым сечением для обоих входов, чтобы избежать дисбаланса токов
• Убедитесь, что заземление выполнено правильно - это критично для стабильной работы и защиты от помех
• QUINT-ORING/24DC/2x10/1x20 можно комбинировать с предохранителями и фильтрами серии QUINT для усиления защиты
• При замене старых модулей - убедитесь, что новый артикул 2320173 полностью совпадает по функциям и габаритам
