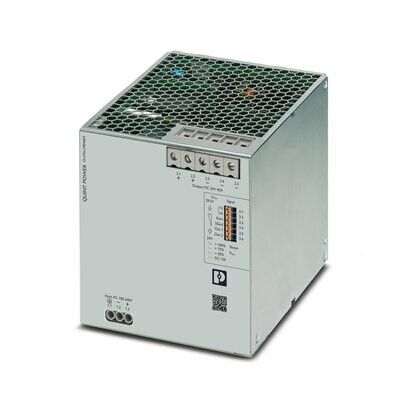

Источник питания QUINT4-PS/1AC/24DC/40 24В 40А Phoenix Contact 2904603

Источник питания Phoenix Contact 2904603 преобразует переменный ток 230 В в стабильный постоянный ток 24 В с выходной мощностью до 40 Вт. Подходит для автоматизации, промышленной электроники и устройств управления, где требуется надёжное питание.

Назначение и область применения

Источник питания Phoenix Contact 2904603 предназначен для обеспечения стабильного напряжения 24 В постоянного тока на устройствах промышленной автоматизации. Он используется там, где необходима устойчивая работа контроллеров, реле, сенсоров, пневматических клапанов и других компонентов, чувствительных к перепадам напряжения.

Технические характеристики

• Входное напряжение: 1 фаза, 230 В переменного тока (+-10%)
• Выходное напряжение: 24 В постоянного тока
• Максимальный выходной ток: 1,67 А (соответствует мощности 40 Вт)
• Регулирование выходного напряжения: стабилизированное, с минимальными колебаниями
• Защита от перегрузки и короткого замыкания: да, самовосстанавливающаяся
• Работает в температурном диапазоне от –25 C до +70 C
• Степень защиты: IP20 - защищён от доступа пальцами и крупным инструментом, но не от пыли и воды

Совместимость и монтаж

Источник питания Phoenix Contact 2904603 рассчитан на установку на DIN-рейку шириной 35 мм, что соответствует стандарту EN 60715. Монтаж осуществляется путём защёлкивания на рейку - никаких дополнительных креплений не требует. Для подключения входа и выхода используются винтовые зажимы с шагом 5,08 мм. Кабели рекомендуется зачищать на 7–8 мм, затягивать моментом 0,5 Нм.

Безопасность и стандарты

• Соответствует требованиям IEC/EN 62368-1 (безопасность оборудования информационных технологий и аудио/видео систем)
• Соответствует IEC/EN 61000-6-2 (электромагнитная совместимость - промышленная среда)
• Сертифицирован по CE, UL/cUL

Преимущества

• Высокая эффективность преобразования энергии - снижает тепловую нагрузку и потребление электроэнергии
• Устойчивость к сетевым помехам благодаря встроенным фильтрам
• Автоматическое восстановление после перегрузки - не требует ручного сброса
• Компактный корпус позволяет экономить место в распределительных шкафах
• Проверенная надёжность бренда Phoenix Contact в условиях промышленной эксплуатации

Ограничения применения

• Не предназначена для работы во влажных, запылённых или агрессивных средах - степень защиты IP20 исключает использование вне закрытых щитов
• Не подходит для питания устройств с высокими импульсными нагрузками выше 40 Вт
• Не имеет функции резервирования - для бесперебойного питания требуется внешний источник (например, UPS)
• Не регулируемый - выходное напряжение фиксировано на уровне 24 В

Примеры использования

• Питание PLC-контроллеров в цехах автопроизводства
• Электропитание датчиков и исполнительных механизмов на конвейерах
• Запитка реле и контакторов в системах управления HVAC
• Обеспечение стабильного напряжения для HMI-панелей и терминалов оператора

Практические советы

• Перед монтажом проверьте соответствие входного напряжения сети - превышение 253 В может повредить источник питания
• Убедитесь, что суммарная нагрузка всех подключённых устройств не превышает 40 Вт - лучше оставлять запас 10–15%
• При использовании в холодных помещениях ниже –10 C допускайте предварительную прогревку перед включением
• Для долговечной работы избегайте установки рядом с нагревательными элементами - оптимальная температура вокруг корпуса - до 50 C
• Фиксируйте провода в зажимах плотно, но без перетяжки - слабый контакт вызывает перегрев, а перетяжка - повреждение жил
