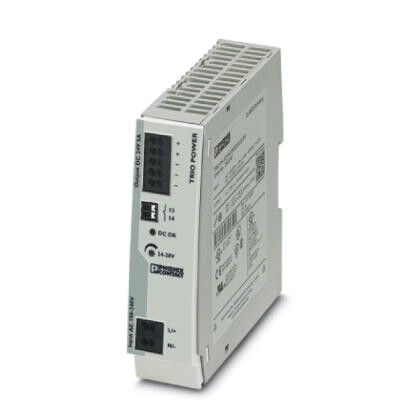

Источники питания TRIO-PS-2G/1AC/24DC/5 | 2903148 Phoenix Contact

Источник питания TRIO-PS-2G от Phoenix Contact - компактный импульсный источник с регулированием напряжения в первичной цепи, предназначенный для стабильного питания устройств постоянным током 24 В. Артикул 2903148 подходит для автоматизации, промышленной электроники и систем управления, где важна надежность и удобство монтажа на DIN-рейку.

Назначение и область применения

TRIO-PS-2G преобразует переменный ток сети 230 В в стабилизированный постоянный ток 24 В с максимальным током 5 А. Он предназначен для питания контроллеров, сенсоров, реле, клапанов и других устройств промышленной автоматики. Подходит для установки в распределительных щитах на DIN-рейку. Часто используется в машиностроении, пищевой промышленности, логистике и на конвейерах.

Технические характеристики

• Входное напряжение: 1 фаза, 85–265 В AC (совместим с сетью 230 В)
• Выходное напряжение: 24 В DC (регулируемое в пределах 22–28 В)
• Максимальный выходной ток: 5 А
• Мощность: до 120 Вт
• Тип монтажа: на DIN-рейку 35 мм
• Подключение: зажимы Push-In - быстрый монтаж проводов без инструментов
• Защита: от перегрузки, КЗ и перегрева
• Степень защиты: IP20
• Работает при температуре от –25 C до +70 C

Совместимость и монтаж

TRIO-PS-2G совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используйте зажимы Push-In: зачищенные провода вставляются в клеммы до упора - контакт формируется механически, без винтов. Выходные клеммы рассчитаны на провода сечением до 2,5 мм2. Устройство не требует внешнего охлаждения при работе в пределах допустимых температур. Обязательно соблюдайте полярность при подключении нагрузки.

Безопасность и стандарты

TRIO-PS-2G соответствует требованиям EN 62368-1 и EN 61000-6-2. Имеет сертификат CE. Защита от перегрузки и короткого замыкания активируется автоматически - после устранения неисправности питание восстанавливается самостоятельно. Напряжение на выходе безопасно для человека (SELV - очень низкое напряжение).

Преимущества

• Регулировка выходного напряжения позволяет адаптировать питание под чувствительную нагрузку (например, точные сенсоры)
• Zажимы Push-In экономят время при монтаже и исключают ошибки затяжки
• Широкий диапазон входного напряжения обеспечивает работу даже при колебаниях в сети
• Компактная форма занимает мало места в шкафу
• Автоматическое восстановление после аварии снижает простои

Ограничения применения

• Не предназначен для работы во взрывоопасных средах (не имеет взрывозащиты Ex)
• IP20 - не защищен от брызг воды и пыли; нельзя использовать вне закрытых щитов
• Максимальная мощность 120 Вт - не подходит для крупных потребителей (например, двигателей выше 1 кВт)
• Не рекомендован для длительной работы при температуре выше 70 C

Примеры использования

• Питание PLC-контроллеров S7-1200 в панели управления станком
• Обеспечение тока для 10+ 24 В сенсоров на конвейере
• Работа с пневматическими клапанами в упаковочных линиях
• Электропитание HMI-терминалов в условиях нестабильной сети

Практические советы

• Перед монтажом проверьте, что входное напряжение в сети находится в пределах 85–265 В - при более низком напряжении источник может не запуститься
• Для долгой службы избегайте установки рядом с нагреваемыми элементами (часто выделяют тепло контакторы и частотники)
• Убедитесь, что сечение проводов на выходе не превышает 2,5 мм2 - большие провода не войдут в зажимы
• Если нагрузка близка к 5 А, учитывайте повышение температуры корпуса - обеспечьте достаточное воздушное пространство вокруг TRIO-PS-2G
• Артикул 2903148 - это оригинальный продукт Phoenix Contact; аналоги могут иметь отличную надежность и срок службы
