Шкаф сетевой 19" LINEA N 28U 600х1000 мм перфорированная передняя дверь серый | LN35-28U61-P ITK IEK

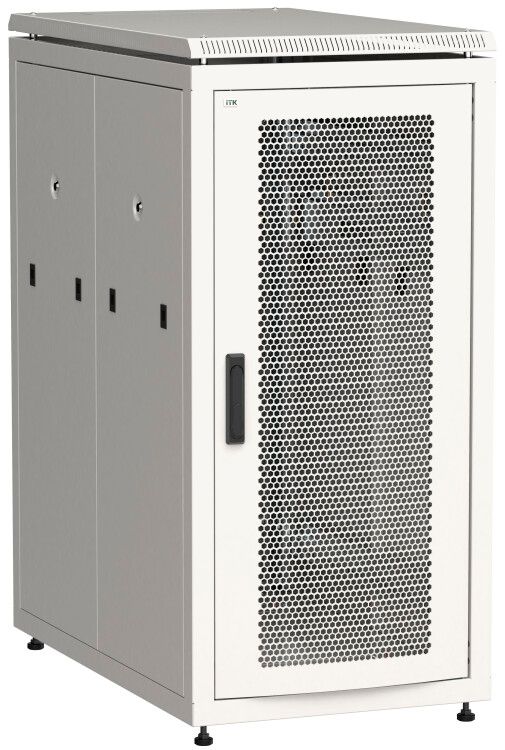

Шкаф сетевой 19 дюйм 28U 600х1000 мм перфорированная передняя дверь серый ITK, ГСИ - напольный корпус из стали для размещения серверного, телекоммуникационного оборудования и ИБП. Благодаря усиленной конструкции серии LINEA N и перфорированной передней двери, он обеспечивает хорошую вентиляцию и устойчивость к механическим нагрузкам.

Назначение и область применения

Шкаф сетевой 19 дюйм 28U 600х1000 мм перфорированная передняя дверь серый ITK, ГСИ предназначен для установки в помещениях с контролируемой средой: серверных комнатах, центрах обработки данных, телекоммуникационных узлах, на объектах связи и автоматизации. Подходит для размещения оборудования стандарта 19 дюймов: маршрутизаторов, коммутаторов, серверов, источников бесперебойного питания, аккумуляторных батарей и других устройств. Учитывая класс защиты IP20, применение допускается только внутри помещений.

Технические характеристики

• Высота: 28 U (19 дюймов на каждый модуль)
• Габариты: 600×1000 мм (ширина × глубина), высота соответствует 28 U
• Полезная глубина: 915 мм - достаточна для большинства современных устройств с питанием сзади
• Материал: сталь, покрытие порошковой краской
• Цвет: серый
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Климатическое исполнение: У3 - работает при температуре от -10C до +45C
• Количество дверей: одна - передняя металлическая, перфорированная; задняя дверь отсутствует
• Система монтажа: напольная, с регулируемыми опорами
• Разборная конструкция: да - сборка/разборка без сварки
• Срок службы: 25 лет
• Количество боковых стенок: две - съемные
• Фиксация рамы: жесткая, несъёмная

Совместимость и монтаж

Шкаф сетевой 19 дюйм 28U 600х1000 мм перфорированная передняя дверь серый ITK, ГСИ совместим с оборудованием по стандарту EIA-310-D (19 дюймов). Монтажные профили G-образные (4 шт.) уже встроены - они обеспечивают крепление устройств на передней и задней сторонах. Для установки требуется ровное бетонное или плиточное основание. Ножки позволяют выровнять шкаф на неровном полу. Передняя дверь легко снимается - три точки фиксации с поворотной ручкой. Боковые стенки также снимаются для удобного доступа сбоку. Для увеличения мобильности можно дополнительно установить поворотные ролики (не входят в комплект). Шкафы этой серии можно стыковать друг с другом с использованием специального комплекта соединения.

Безопасность и стандарты

Конструкция выполнена в соответствии с ГОСТ 28601.2-90 (система 482,6 мм). Все элементы шкафа соединены в единый контур заземления - комплект заземления встроен. Температурный диапазон (-10…+45 C) соответствует требованиям для внутренних помещений с нормальным микроклиматом. IP20 исключает использование вне помещений или в условиях повышенной влажности, пыли или брызг.

Преимущества

• Усиленная конструкция серии LINEA N - высокая грузоподъемность, подходит для тяжелых ИБП и массивных серверов
• Перфорированная передняя дверь - способствует естественной циркуляции воздуха, снижает риск перегрева
• Съемные боковые стенки - упрощают монтаж и обслуживание оборудования с любой стороны
• Регулируемые опоры - компенсируют перепады уровня пола без необходимости демонтажа
• Подготовка под вентиляцию - крыша имеет перфорацию для установки вентиляторных панелей ITK ПВ (до 3 шт.)
• Заземление в комплекте - гарантирует безопасность при работе с электрооборудованием

Ограничения применения

• Не применяется во внешних условиях - IP20 не защищает от влаги, пыли, осадков
• Не рекомендован для мест с постоянными колебаниями температуры ниже -10C или выше +45C
• Отсутствие задней двери - требует контроля доступа с тыльной стороны
• Не подходит для установки в помещениях с агрессивной химической средой - материал не устойчив к кислотам и щелочам
• При использовании с мощными источниками тепла (например, несколькими серверами) необходимо принудительное охлаждение - вентиляторы устанавливаются отдельно

Примеры использования

• Центр обработки данных малого бизнеса - размещение 10–15 серверов и одного ИБП
• Телефонная станция - установка VoIP-шлюзов, коммутаторов, медных и оптоволоконных терминалов
• Автоматизированный пункт управления - размещение PLC, реле, интерфейсных модулей
• Объекты ЖКХ и энергетики - шкафы для SCADA-устройств в административных зданиях

Практические советы

• Проверьте глубину вашего оборудования - 915 мм достаточно для большинства устройств, но некоторые ИБП и NAS-накопители могут выходить за пределы - убедитесь, что провода не будут пережиматься
• При планировании вентиляции - используйте вентиляторные панели ITK ПВ, которые подходят по перфорации крыши; устанавливайте их равномерно, чтобы избежать “горячих точек”
• При стыковке нескольких шкафов - используйте официальный комплект соединения, чтобы сохранить целостность заземления и эстетичность
• При монтаже - всегда подключите заземление до включения оборудования, даже если система кажется “небольшой”
• При замене оборудования - снимайте переднюю дверь полностью, а не просто открывайте её - так удобнее работать с кабелями и креплениями
