Шкаф сетевой LINEA N 33U 600х600 мм 19", IP20 ITK LN35-33U66-G

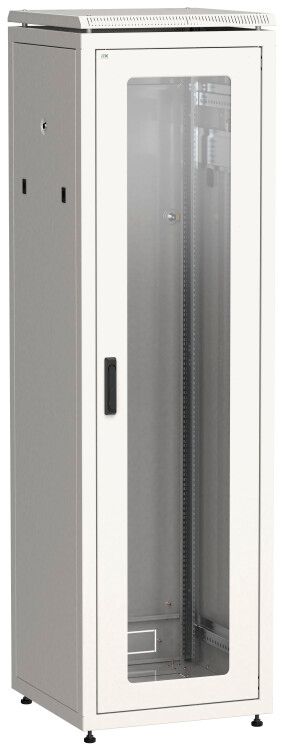

Шкаф сетевой 19 дюймов LINEA N 33U 600×600 мм стеклянная передняя дверь серый - напольный корпус из стали с прочной конструкцией для размещения серверного, телекоммуникационного оборудования и ИБП. Бренд ITK (IEK) предлагает эту модель в серии LINEA N как надежное решение для центральных помещений и технических комнат с умеренным климатом.

Назначение и область применения

Шкаф сетевой 19 дюймов LINEA N 33U предназначен для установки стандартного оборудования в формате 19 дюймов: коммутаторы, маршрутизаторы, серверы, источники бесперебойного питания, аккумуляторные блоки и другие устройства. Подходит для использования в офисах, дата-центрах, на объектах связи, в промышленных помещениях с контролируемой средой. Максимальная нагрузка обеспечивается за счет усиленной рамы и жесткой конструкции.

Технические характеристики

• Высота: 33 U (стандартные модули 19 дюймов)
• Габариты: 600 × 600 мм (ширина × глубина), высота соответствует 33 U
• Полезная глубина: 515 мм - достаточна для большинства устройств с питанием и кабелями
• Материал: сталь с покрытием RAL 7035 (серый цвет)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не герметичен
• Диапазон рабочих температур: от –10 C до +45 C
• Климатическое исполнение: У3 - для внутренних помещений с умеренной влажностью
• Количество дверей: одна передняя, задняя стенка - открытая
• Тип двери: стеклянная передняя - обеспечивает визуальный контроль работы оборудования
• Способ монтажа: напольный, с регулируемыми опорами
• Срок службы: 25 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Шкаф сетевой 19 дюймов LINEA N 33U совместим с любым оборудованием стандарта 19 дюймов. В комплект входят четыре G-образных монтажных профиля - они крепятся к вертикальным стойкам и служат базой для крепления устройств. Ножки регулируются по высоте, что позволяет выровнять шкаф на неровном полу. Передняя дверь легко снимается - она крепится на трех точках с поворотной ручкой. Боковые стенки также съемные, дают доступ к задней части оборудования. Для монтажа кабелей предусмотрена перфорация в крышке и основании - можно использовать щеточные вводы ITK. Вентиляторные панели ПВ (до 3 шт.) устанавливаются в крышу, если требуется активное охлаждение - но только при глубине шкафа 1000 мм; данный шкаф имеет глубину 600 мм, поэтому вентиляция должна быть организована другими способами.

Безопасность и стандарты

Конструкция шкафа соответствует требованиям ГОСТ 28601.2-90 (система 482,6 мм). Все металлические элементы соединены в единый контур заземления - комплект заземления включен в поставку. IP20 гарантирует безопасность от случайного контакта с токоведущими частями, но не защищает от воды и пыли - применение вне закрытых помещений не допускается. Температурный диапазон и исполнение У3 указывают на использование только в условиях, где исключено замерзание и высокая влажность.

Преимущества

• Разборная конструкция - удобна для транспортировки и сборки на месте
• Стеклянная передняя дверь - позволяет наблюдать за состоянием индикаторов без открывания
• Четыре точки доступа - монтаж и обслуживание сбоку, спереди и сзади
• Усиленная рама - выдерживает значительную массу оборудования
• Фиксированная рама - предотвращает деформацию при нагрузке
• Заземление в комплекте - снижает риск поражения током и помехи

Ограничения применения

• Не подходит для внешнего монтажа - IP20 не защищает от осадков и пыли
• Нельзя использовать при температурах ниже –10 C - возможна потеря эластичности материалов
• Глубина 515 мм не подходит для глубоких устройств (например, некоторых ИБП с батареями или серверов с длинными HDD)
• Нет встроенных вентиляторов - требует принудительного охлаждения при плотной упаковке оборудования
• Не рассчитан на влажные помещения - конденсат может вызвать коррозию

Примеры использования

• Центральное оборудование в офисе: коммутаторы, VoIP-шлюзы, Wi-Fi контроллеры
• Локальные дата-центры малого бизнеса: серверы хранения, NAS-устройства
• Телеком-узлы: OLT, медиаконвертеры, SFP-модули
• Аварийные системы: ИБП с аккумуляторами в техническом помещении
• Производственные автоматизации: PLC-панели, модули ввода/вывода

Практические советы

• Проверьте глубину ваших устройств - 515 мм может быть недостаточно для некоторых ИБП или серверов с тыльными кабелями
• При установке рядом с источниками тепла (например, кондиционерами) учтите, что стеклянная дверь не препятствует нагреву внутри
• Для лучшей вентиляции используйте кабельные каналы и оставляйте свободное пространство между устройствами
• Если нужна мобильность - установите поворотные колеса (не входят в комплект); они монтируются параллельно с регулируемыми ножками
• При групповой установке нескольких шкафов используйте комплекты для стыковки - это повысит устойчивость и упростит кабельную маршрутизацию
• При первом монтаже проверьте целостность заземляющего провода - он должен соединять все части шкафа без разрывов
