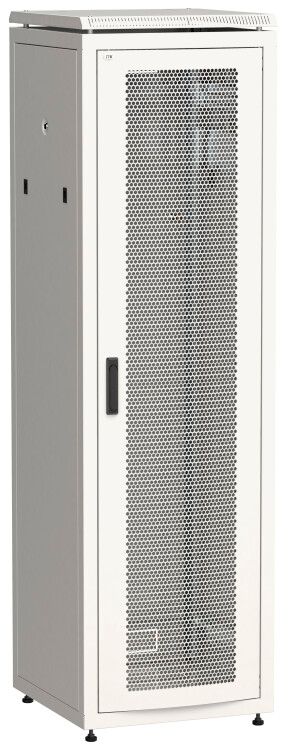

Шкаф сетевой 19дюйм ITK LINEA N 47U 600х600 мм перфорированная передняя дверь серый - LN35-47U66-P IEK

Шкаф сетевой 19 дюйм 47U 600x600 мм перфорированная передняя дверь серый ITK - напольный корпус из стали для размещения серверного, телекоммуникационного и силового оборудования в помещениях с контролируемым микроклиматом. Модель из серии LINEA N с перфорированной дверью обеспечивает хорошую циркуляцию воздуха, а прочная конструкция рассчитана на длительную эксплуатацию - до 25 лет.

Назначение и область применения

Шкаф сетевой 19 дюйм 47U 600x600 мм перфорированная передняя дверь серый ITK предназначен для установки оборудования в 19-дюймовой стандартизованной рамке: серверов, коммутаторов, маршрутизаторов, источников бесперебойного питания (ИБП), аккумуляторных батарей и других устройств. Подходит для помещений офисов, ЦОД, телеком-узлов, производственных площадок. Благодаря усилённой конструкции и возможности стыковки нескольких шкафов - идеален для масштабируемых решений.

Технические характеристики

• Высота: 47 U (19 дюймов - стандартный модульный шаг)
• Габариты: 600×600 мм (ширина × глубина), полезная глубина - 515 мм
• Материал: сталь, окраска - серый
• Тип двери: одна металлическая передняя дверь с перфорацией для вентиляции
• Защита от внешних воздействий: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Климатическое исполнение: У3 - для работы в закрытых помещениях с умеренным климатом
• Рабочая температура: от –10 C до +45 C
• Конструкция: разборная, с фиксированной рамой, с боковыми стенками
• Способ монтажа: напольный, с регулируемыми опорами
• Срок службы: 25 лет

Совместимость и монтаж

Шкаф сетевой 19 дюйм 47U 600x600 мм перфорированная передняя дверь серый ITK совместим с любым оборудованием, соответствующим стандарту EIA-310-D (19"). В комплект входят четыре G-образных монтажных профиля для крепления устройств. Для установки требуется ровная поверхность; регулируемые опоры компенсируют неровности пола до +-10 мм. Двери легко снимаются - три точки запирания обеспечивают безопасность. Боковые стенки также съёмные, что даёт доступ ко всем сторонам шкафа при монтаже кабелей и проводки. Возможна установка поворотных роликов (не входят в комплект) для мобильности. Шкафы можно стыковать друг с другом с использованием специального комплекта соединения.

Безопасность и стандарты

Конструкция выполнена в соответствии с требованиями ГОСТ 28601.2-90 (система 482,6 мм). Все элементы шкафа соединены в единый контур заземления - комплект заземления встроен. Перфорация передней двери и крыши позволяет использовать кабельные вводы ITK серии ЩК. Нагрузка на раму рассчитана на равномерное распределение веса оборудования - максимальная нагрузка зависит от количества и массы смонтированных устройств, но не должна превышать пределы, указанные в техпаспорте производителя.

Преимущества

• Высокая жесткость конструкции за счёт усиленных стоек и двойной крыши
• Перфорированная передняя дверь способствует естественной вентиляции, снижает риск перегрева
• Разборная сборка - удобна для транспортировки и монтажа в ограниченном пространстве
• Съёмные боковые стенки и двери - упрощают прокладку кабелей и обслуживание оборудования
• Поддержка установки вентиляторных панелей ITK ПВ (до 3 шт.) в крышку - для активного охлаждения
• Долгий срок службы - 25 лет - при соблюдении условий эксплуатации

Ограничения применения

• Не предназначен для использования во влажных, пыльных или открытых помещениях - степень защиты IP20 исключает контакт с водой и пылью
• Работает только в температурном диапазоне от –10 C до +45 C - не подходит для холодных складов или неотапливаемых объектов зимой
• Не имеет встроенной системы охлаждения - требует либо естественной вентиляции, либо установки отдельных вентиляторных панелей
• Не оснащён замком - для безопасности рекомендуется дополнительно устанавливать механический или электронный замок

Примеры использования

• Центральный шкаф связи в офисном здании - размещение коммутаторов, SFP-модулей, ИБП
• Абонентский пункт оператора связи - оборудование GPON, OLT, UPS
• Производственный участок - управление автоматикой, PLC-контроллеры, реле
• Малые ЦОД - серверы, NAS, сетевые хранилища
• Объекты ЖКХ - шкафы управления насосными станциями, тепловыми пунктом

Практические советы

• При планировании размещения оборудования учитывайте, что полезная глубина - 515 мм. Убедитесь, что устройства не выступают за заднюю стенку - особенно ИБП и аккумуляторы
• Для лучшей вентиляции не забивайте перфорированные зоны кабелями - оставьте воздушные каналы
• Если оборудование нагревается сильно - установите 1–3 вентиляторные панели ITK ПВ в крышу
• При стыковке нескольких шкафов используйте комплект соединения - это повысит устойчивость всей группы
• Проверяйте уровень пола перед установкой - даже с регулируемыми ножками значительный уклон может вызвать перекос рамы
• Заземление обязательно - проверяйте целостность контура после монтажа всех компонентов
