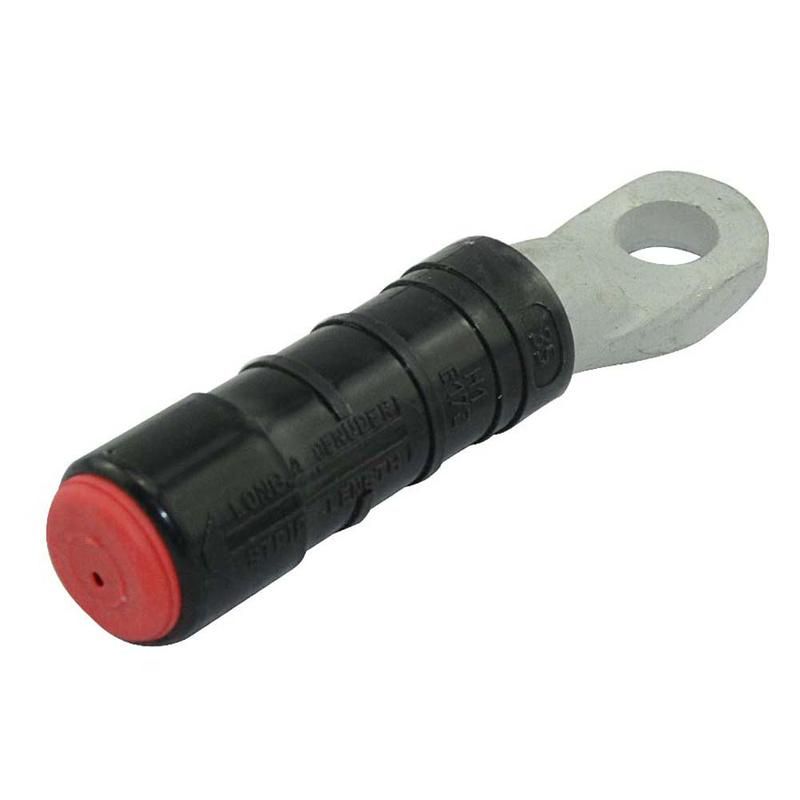

Наконечник изолированный CPTAU 35, 35 кв.мм МЗВА 00000000040

Наконечник изолированный 35 мм2 МЗВА - это защищённый контактный элемент для надёжного соединения медных проводов с зажимами, болтами или клеммами. Бренд МЗВА предлагает этот наконечник для применений, где важна безопасная изоляция и устойчивость к механическим нагрузкам.

Назначение и область применения

Наконечник изолированный 35 мм2 МЗВА предназначен для оконцевания одножильных и многожильных медных проводов с площадью сечения 35 кв.мм. Он обеспечивает прочное и долговечное соединение в распределительных щитах, силовых цепях, оборудовании с высокими токами. Подходит для установки на автоматических выключателях, контакторах, шинах и других коммутационных устройствах.

Технические характеристики

• Площадь поперечного сечения: 35 кв.мм - соответствует проводам с таким сечением, обеспечивающим ток до 120–140 А (в зависимости от условий прокладки)
• Тип изделия: Наконечник - предназначены для опрессовки, а не для сварки или пайки
• Форма поперечного сечения: Круглая / секторная - позволяет использовать как круглые, так и плоские клеммы; секторная форма лучше фиксируется в плоских зажимах
• Цвет: Красный - стандартизированная цветовая маркировка для сечения 35 мм2, упрощает визуальный контроль при монтаже
• Изолирующая оболочка: Прочный ПВХ, предотвращает случайное касание токоведущих частей

Совместимость и монтаж

Наконечник изолированный 35 мм2 МЗВА совместим с клеммами, рассчитанными на диаметр штыря 8–9 мм. Для монтажа требуется специальный пресс-клещи с матрицей для сечения 35 мм2. Не используйте обычные клещи - это повредит изоляцию и снизит надёжность соединения. После опрессовки проверьте герметичность: металл должен плотно обжать жилу, а изоляция - не треснуть.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-1 для наконечников в электроустановках до 1000 В. Изоляция выполнена из самозатухающего ПВХ, что снижает риск распространения горения. Цветовая маркировка соответствует принятой практике - красный цвет указывает на сечение 35 мм2, что исключает путаницу при обслуживании.

Преимущества

• Удобство монтажа: готовая изоляция исключает необходимость в дополнительном термоусадочном покрытии
• Защита от поражения током: изоляция полностью закрывает металлический наконечник, кроме контактной части
• Стабильность соединения: опрессованная часть не ослабевает при вибрациях и температурных колебаниях
• Долговечность: материал оболочки устойчив к маслам, бензину и большинству бытовых химикатов

Ограничения применения

• Не применяйте для алюминиевых проводов - наконечник рассчитан только на медь
• Не допускается использование в условиях постоянного погружения в воду - IP-класс не указан, изоляция не является водоупорной
• Работает при температуре от –40C до +70C - выше этого диапазона возможна деформация оболочки
• Не рекомендован для частых перегрузок свыше 140 А - это сокращает срок службы контакта

Примеры использования

• Подключение мощных двигателей в промышленных станках
• Соединение кабелей питания с входными клеммами щита управления
• Монтаж заземления в распределительных пунктах
• Обвязка силовой части частотных преобразователей

Практические советы

• Перед монтажом удалите изоляцию с провода точно на длину гильзы наконечника - лишняя изоляция мешает качественной опрессовке
• Проверяйте соответствие диаметра клеммы и наконечника: если клемма слишком маленькая - не насильно запихивайте, замените комплект
• После монтажа потяните за провод - соединение не должно расходиться
• Храните в сухом месте, избегайте прямого солнца - УФ-лучи со временем делают ПВХ хрупким
• Для массового монтажа выбирайте наборы с несколькими цветами - это ускоряет диагностику и ремонт
