Изолированный токоотвод (бухта 10м) |ilp-c9035-10| EKF

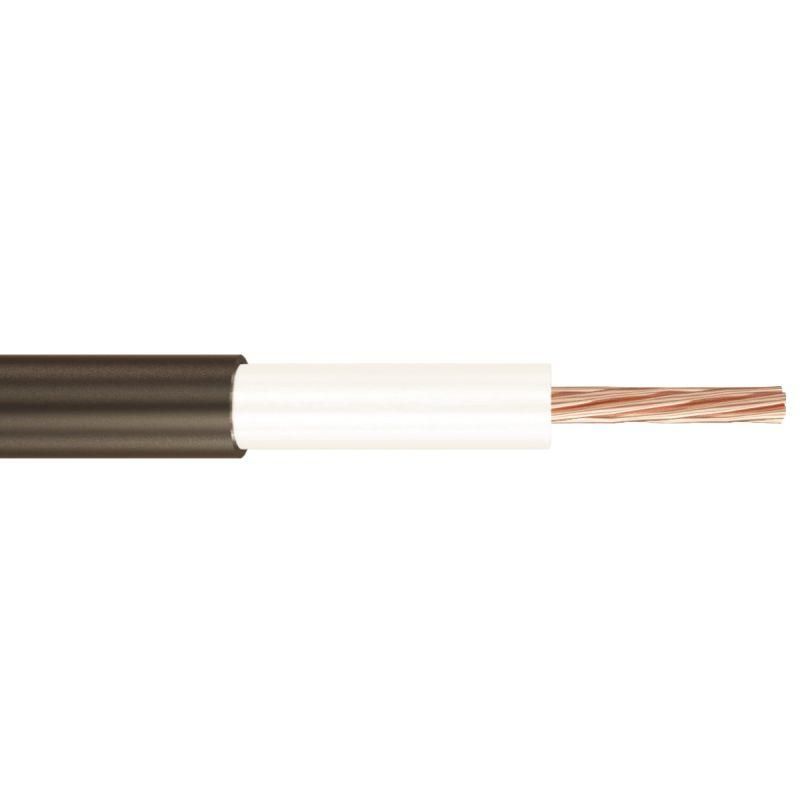

Токоотвод изолированный EKF ILP-C9035-10 - это готовый к установке проводник с медным сердечником сечением 35 мм2 и повышенной изоляцией, предназначенный для безопасного отвода тока молнии от молниеприёмника к заземлителю. Благодаря изоляции он исключает риск пробоя на соседние металлические конструкции, что особенно важно в сложных объектах с чувствительным оборудованием.

Назначение и область применения

Токоотвод ILP-C9035-10 используется в системах молниезащиты зданий и сооружений для передачи импульса молнии от молниеприёмника к контуру заземления. Его основная задача - обеспечить надёжный путь для тока, сохранив при этом диэлектрический разрыв между молниезащитной системой и другими металлическими элементами: кровлей, трубопроводами, каркасами, электрооборудованием. Подходит для прокладки по фасадам, крышам, внутри помещений там, где есть риск случайного контакта с токоведущими частями.

Технические характеристики

• Сечение проводника: 35 мм2 - обеспечивает достаточную пропускную способность для токов молнии до 100 кА;
• Материал проводника: медь - высокая электропроводность, устойчивость к коррозии, долгий срок службы;
• Изоляция: устойчивая к высокому напряжению - выдерживает скачки потенциала, предотвращает пробой даже при перенапряжении;
• Длина бухты: 10 метров - удобна для транспортировки и раскроя на объекте;
• Произведён в серии “Купол” - продукт соответствует требованиям ЕКФ к качеству и совместимости компонентов молниезащиты.

Совместимость и монтаж

Tokoотвод ILP-C9035-10 совместим с клеммами и зажимами серии “Купол”, включая крепёжные планки, болтовые соединители и переходники EKF. Для монтажа используются специальные хомуты с изоляционными вставками - они обеспечивают механическую фиксацию без повреждения изоляции. Прокладывать можно как вертикально, так и горизонтально, с радиусом изгиба не менее 150 мм. Не допускается перегибать провод под острым углом - это может нарушить целостность изоляции.

Безопасность и стандарты

ILP-C9035-10 соответствует требованиям ГОСТ Р 50571.54-2018 (IEC 60364-5-54) и рекомендациям МЭК 62305 по проектированию систем молниезащиты. Изоляция рассчитана на рабочее напряжение до 10 кВ, что гарантирует безопасность при возможном возникновении шагового напряжения или индуктивных перенапряжений. Продукт не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Готовая изолированная конструкция - не требует самостоятельной изоляции на месте;
• Высокая термическая стабильность - не деформируется при нагреве от тока молнии;
• Удобная форма бухты - легко транспортировать, хранить и отмерять нужную длину;
• Совместимость с всей серией “Купол” - возможность сборки единой системы без адаптеров;
• Защита от паразитных токов - снижает помехи в электронных системах рядом с молниезащитой.

Ограничения применения

Не применяется в качестве силового кабеля - не рассчитан на постоянный ток нагрузки. Не следует использовать в условиях длительного воздействия открытого пламени или температур выше +80 C. Не подходит для прокладки в грунте без защиты - изоляция не предназначена для прямого контакта с почвенной влагой и химически активными средами. Также не рекомендуется применять в местах с высокой механической нагрузкой (например, под колёсами транспорта или в зонах интенсивного движения людей).

Примеры использования

• Здание с металлической крышей и внутренними коммуникациями - токоотвод ILP-C9035-10 прокладывается параллельно стене, изолируясь от труб и воздуховодов;
• Радиоантенна на чердачном помещении - отвод от антенны к заземлителю через изолированный проводник, чтобы не вызвать пробой на корпус оборудования;
• Промышленный цех с ЧПУ-станками - предотвращение попадания импульсов молнии на платы управления благодаря изоляции токоотвода;
• Объекты с высокой плотностью коммуникаций - когда нельзя прокладывать открытый проводник рядом с кабельными трассами.

Практические советы

• Перед монтажом проверьте целостность изоляции - любые порезы или вмятины должны быть заменены участком нового провода;
• При отрезке используйте ножницы по металлу с изолированными ручками - не допускайте повреждения жилы;
• Учитывайте посадочные размеры крепёжных элементов - диаметр хомутов должен быть на 1–2 мм больше внешнего диаметра изоляции;
• Для длинных маршрутов (более 10 м) используйте несколько бухт с герметичными соединениями - не скручивайте провода вручную;
• После монтажа проведите визуальный осмотр всех точек крепления - изоляция должна быть натянута равномерно, без провисаний.
