Изолированный токоотвод PROxima Купол 35 мм², 100 м EKF ilp-c9035-100

Токоотвод изолированный (бухта 100м) ILP-C9035-100 от EKF - это медный проводник с повышенной изоляцией, предназначенный для безопасного отведения тока молнии от молниеприёмника к заземлителю. Применяется в системах молниезащиты зданий и сооружений, где важна изоляция от металлических конструкций. Бухта длиной 100 метров упрощает транспортировку и раскатку на объекте.

Назначение и область применения

Токоотвод изолированный ILP-C9035-100 используется для передачи тока молнии от молниеприёмника (например, молниеотвода на крыше) к контуру заземления. Его основная задача - предотвратить пробой через конструкции здания, такие как металлические фермы, трубопроводы или электрооборудование. Подходит для установки на промышленных объектах, жилых домах, энергообъектах и других зданиях, требующих классической системы молниезащиты по ГОСТ 34347.

Технические характеристики

• Сечение проводника: 35 мм2 - обеспечивает достаточную пропускную способность для импульсов молнии до 100 кА;
• Материал проводника: медь - высокая проводимость, устойчивость к коррозии, долгий срок службы;
• Изоляция: устойчивая к высокому напряжению - выдерживает скачки потенциала без пробоя, даже при прямом ударе молнии;

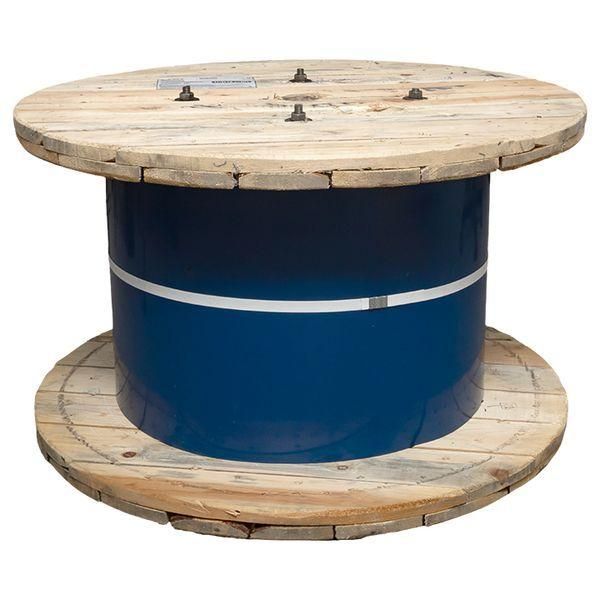

• Форма выпуска: бухта 100 м - удобна для транспортировки и автоматизированной укладки;
• Тип изделия: пруток - одножильный, жесткий провод, не гибкий, не предназначен для частых изгибов.

Совместимость и монтаж

ILP-C9035-100 совместим с клеммами и зажимами EKF серии “Купол”, а также с другими компонентами молниезащиты, соответствующими требованиям IEC 62305. Монтаж выполняется с использованием специальных креплений, исключающих контакт изолированного токоотвода с металлическими элементами здания. Установка возможна как вертикально, так и горизонтально - по внешней поверхности стен, кровельных конструкций или опор. Кабель нельзя перегибать радиусом менее 150 мм - это повредит изоляцию.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 34347 и IEC 62305. Изоляция рассчитана на рабочее напряжение выше 10 кВ, что гарантирует надёжный диэлектрический разрыв. Применение в соответствии с инструкцией снижает риск возникновения шагового напряжения и вторичных разрядов внутри помещения.

Преимущества

• Высокая прочность изоляции - предотвращает случайные замыкания на конструкции;
• Медный проводник - минимизирует нагрев при прохождении больших токов;
• Длина бухты 100 м - экономит время на доставке и уменьшает количество стыков;
• Совместимость с сериями EKF “Купол” - упрощает сборку всей системы молниезащиты.

Ограничения применения

• Не применяется внутри помещений - изоляция не предназначена для постоянного контакта с людьми или бытовым оборудованием;
• Не рекомендован для участков с частыми механическими нагрузками - жёсткая конструкция легко повреждается при сдавливании или резком изгибе;
• Запрещено использовать вместо силового кабеля - не имеет защиты от перегрузок и коротких замыканий в сети 220/380 В;
• Не подходит для подземной прокладки - изоляция не защищена от химического воздействия почвы и влаги.

Примеры использования

• Отведение тока молнии от молниеотвода на крыше промышленного цеха к заземляющему контуру;
• Подключение антенного мачт к заземлению с сохранением изоляции от металлического каркаса;
• Обустройство молниезащиты на резервуарах, элеваторах, дымовых трубах - там, где есть опасность пробоя на соседние конструкции.

Практические советы

• Перед монтажом проверьте целостность изоляции - трещины или порезы недопустимы;
• Учитывайте посадочные размеры креплений - они должны подходить под диаметр токоотвода ILP-C9035-100 (около 7–8 мм);
• Разматывайте бухту равномерно, чтобы не деформировать провод; избегайте резких движений;
• При необходимости удлинения используйте только сварку или термитную клепку - скручивание запрещено;
• Проверяйте сопротивление заземления после завершения монтажа - оно должно быть ≤10 Ом согласно нормам.
