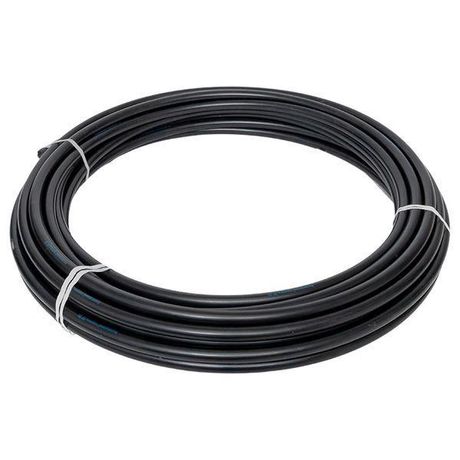

Изолированный токоотвод Купол 35 мм², 18 мм, Медь EKF ilp-c9035-25

Токоотвод изолированный EKF ILP-C9035-25 - это медный проводник с повышенной изоляцией, предназначенный для безопасного отведения тока молнии от молниеприёмника к заземлителю. Благодаря изоляции он исключает случайные пробои на соседние металлические конструкции, что особенно важно в сложных объектах с чувствительным оборудованием.

Назначение и область применения

Токоотвод ILP-C9035-25 используется в системах молниезащиты зданий и сооружений для передачи импульса молнии от молниеприёмника к контуру заземления. Его основная задача - обеспечить надёжную и безопасную токопроводящую цепь, предотвращая возникновение боковых пробоев на трубопроводах, металлоконструкциях, электрооборудовании или других элементах, находящихся рядом.

Подходит для установки на промышленных объектах, энергообъектах, жилых и административных зданиях, где требуется изолированная система молниезащиты. Особенно эффективен там, где расстояние до защищаемых конструкций минимально, а риск перенапряжения через воздух или поверхностный ток высок.

Технические характеристики

• Сечение проводника: 35 мм2 - обеспечивает достаточную пропускную способность для токов молнии (до сотен килоампер), соответствует требованиям ГОСТ Р 50571.5.54 и IEC 62305.
• Материал проводника: медь - обладает высокой электропроводностью, устойчивостью к коррозии и долговечностью в условиях открытой эксплуатации.
• Изоляция: устойчива к высокому напряжению - выдерживает потенциальные скачки напряжения между токоотводом и окружающими металлическими элементами, предотвращая дуговые разряды.
• Длина бухты: 25 метров - удобна для транспортировки и монтажа на объектах средней сложности; можно отрезать нужную длину без потери качества.

Совместимость и монтаж

Tokoотвод ILP-C9035-25 совместим с фиксирующими креплениями серии EKF для изолированных токоотводов, а также с другими компонентами системы молниезащиты, соответствующими классу защиты II–IV по IEC 62305.

При монтаже необходимо:

• Не допускать механических повреждений изоляции - даже небольшие порезы снижают её защитные свойства.
• Располагать токоотвод на расстоянии не менее 1,5 м от защищаемых металлических конструкций, если они не имеют собственного заземления.
• Использовать только специализированные зажимы и крепления, рассчитанные на работу с изолированными проводниками - обычные хомуты могут повредить оболочку.
• Закреплять проводник с шагом не более 1 м на вертикальных участках и 1,5 м на горизонтальных - чтобы избежать провисания и нагрузки на изоляцию.

Безопасность и стандарты

ILP-C9035-25 разработан в соответствии с требованиями ГОСТ Р 50571.5.54 и IEC 62305-3, обеспечивающими безопасность и надёжность систем молниезащиты. Изоляция прошла испытания на устойчивость к импульсному напряжению до 10 кВ, что гарантирует отсутствие пробоя даже при максимальных токах молнии.

Преимущества

• Изолированная конструкция исключает паразитные токи и наведённые напряжения на смежных металлических элементах.
• Медный проводник обеспечивает минимальное сопротивление и стабильную передачу тока молнии.
• Гибкая бухта 25 м позволяет легко адаптировать трассу под сложную геометрию здания без сварки или дополнительных соединителей.
• Произведена компанией EKF - известным производителем с проверенной репутацией в области электромонтажа и молниезащиты.

Ограничения применения

• Не предназначен для прокладки внутри помещений с постоянными температурными колебаниями выше +80 C - изоляция может потерять эластичность.
• Не следует использовать в агрессивных химических средах (например, вблизи кислотных выбросов) - материал изоляции не рассчитан на воздействие растворителей и щелочей.
• Не заменяет основной заземляющий проводник - является лишь частью внешней системы молниезащиты и требует обязательного подключения к заземляющему контуру.

Примеры использования

• На промышленном складе с металлическим кровельным покрытием и расположенным рядом силовым шкафом - токоотвод ILP-C9035-25 предотвращает попадание тока молнии на корпус оборудования.
• На многоэтажном офисном здании с антенными установками на крыше - изолированный токоотвод выводит энергию молнии в сторону от лифтовых шахт и кабельных каналов.
• На АЭС или химическом заводе - где любые побочные разряды недопустимы, применение изолированных токоотводов обязательно по нормам безопасности.

Практические советы

• Перед монтажом проверьте целостность изоляции - используйте мегаомметр на 1000 В, чтобы убедиться, что сопротивление изоляции выше 1 МОм.
• При необходимости удлинения используйте только рекомендованные EKF ответвители и муфты - самодельные соединения нарушают герметичность и надёжность.
• Не закапывайте токоотвод в землю - он работает как воздушный проводник. Для перехода в землю применяйте отдельный заземляющий проводник.
• При использовании в районах с частыми грозами - регулярно осматривайте изоляцию на предмет трещин, выгораний или механических повреждений после каждого значительного разряда.
