Изолятор торцевой CBC.2-10/PTGR 2.5-10 мм.кв. DKC ZCB061GR

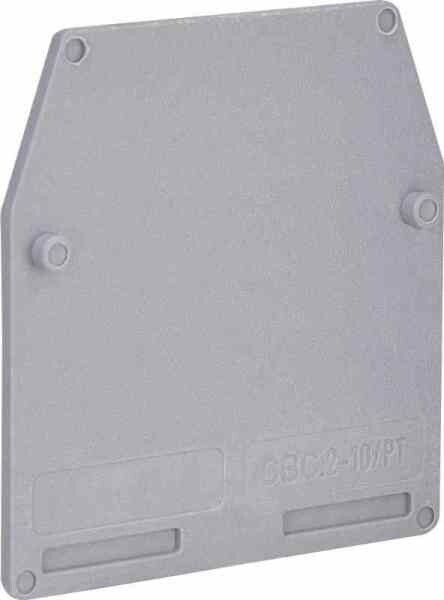

Изолятор торцевой CBC.2-10/PTGR серый на СВС2-10 от DKC (ДКС) предназначен для безопасного оконечного соединения проводов в модульной системе Quadro. Его конструкция обеспечивает надёжную фиксацию и изоляцию на DIN-рейке, особенно важна при использовании в распределительных щитах.

Назначение и область применения

Изолятор торцевой CBC.2-10/PTGR серый на СВС2-10 используется для завершения цепей в автоматических выключателях и устройствах защиты серии СВС2-10. Он предотвращает случайное прикосновение к токоведущим частям на конце модуля, снижает риск замыкания между соседними устройствами и улучшает внешний вид сборки. Применяется в силовых и слаботочных щитах: жилых домах, промышленных объектах, системах автоматизации.

Технические характеристики

• Номинальное напряжение: 1000 В - подходит для сетей до 1 кВ переменного и постоянного тока
• Номинальный ток: 32 А / 76 А - совместим с автоматическими выключателями класса C и D, рассчитанными на эти значения
• Материал: полиамид - высокая механическая прочность, устойчивость к перегреву и химическим воздействиям
• Класс воспламеняемости V0 - материал самозатухающий, не распространяет пламя
• Толщина: 1 мм - компактная форма, не занимает лишнего места на рейке
• Цвет: серый - соответствует цветовой гамме серии Quadro, легко сочетается с другими элементами
• Способ монтажа: DIN-рейка - стандартный способ установки, совместим с рейками типа TS35
• Тип контактов: винтовые - требуют затяжки отверткой, обеспечивают надёжный контакт
• Зашелкивающийся: да - фиксируется на корпусе выключателя одним движением
• Наличие разделителя: да - позволяет изолировать фазы друг от друга внутри одного модуля
• Наличие торцевой заглушки: да - закрывает открытую часть выводов, исключает доступ к токоведущим элементам

Совместимость и монтаж

Изолятор CBC.2-10/PTGR серый на СВС2-10 совместим только с автоматическими выключателями серии СВС2-10 от DKC. Устанавливается на правый или левый торец модуля после монтажа выключателя на DIN-рейку. Для монтажа достаточно защёлкнуть изолятор до характерного щелчка - дополнительные крепления не требуются. Разделитель внутри изолятора позволяет использовать его в многополюсных схемах без риска короткого замыкания между фазами.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок низкого напряжения. Материал полиамид с классом горючести V0 соответствует нормам IEC 60695-11-10. Напряжение 1000 В гарантирует работу в условиях повышенной нагрузки. Защита от прикосновений обеспечивается за счёт торцевой заглушки и изолирующей конструкции.

Преимущества

• Фиксация без инструментов - защёлкивание ускоряет сборку и снижает вероятность ошибки
• Разделитель внутри - позволяет безопасно комбинировать несколько полюсов в одном модуле
• Унифицированная система - полностью совместим с продукцией серии Quadro, упрощает запасы и обслуживание
• Высокая термостойкость - сохраняет форму даже при длительном нагреве от токов перегрузки
• Эргономичный дизайн - удобно брать рукой, не скользит при установке

Ограничения применения

• Не применяется с выключателями других серий - не подходит для Schneider, ABB, Legrand и аналогов
• Не предназначена для наружной установки - не имеет IP-защиты, работает только в закрытых щитах
• Не рекомендован для цепей выше 1000 В - превышение напряжения нарушает изоляционные свойства
• Не следует использовать в средах с агрессивными химикатами - хотя полиамид устойчив, длительный контакт с растворителями может повредить поверхность

Примеры использования

• Завершение группы автоматов в щите квартиры - предотвращает доступ к оголённым клеммам
• Сборка трёхфазного автомата с разделителем - изолирует каждую фазу внутри одного модуля
• Обустройство шкафа управления станком - обеспечивает чистую, безопасную и эстетичную сборку
• Апгрейд старого щита - замена износившихся изоляторов на новые CBC.2-10/PTGR серый на СВС2-10

Практические советы

• Перед установкой проверьте, что выключатель СВС2-10 установлен правильно - изолятор не будет фиксироваться на смещённом модуле
• При работе с несколькими изоляторами используйте одинаковый цвет - серый CBC.2-10/PTGR серый на СВС2-10 лучше всего сочетается с остальными элементами Quadro
• Не затягивайте винты слишком сильно - перегрузка может повредить пластиковую основу
• При замене - всегда отключайте питание, даже если изолятор кажется “небольшим” элементом
• Храните в сухом месте - хоть материал и устойчив к влаге, долгое воздействие воды может вызвать деформацию
