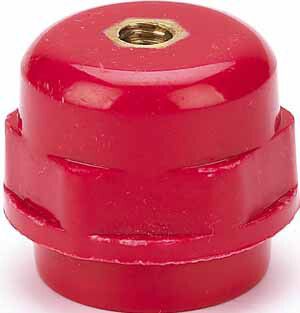

Изолятор шинный опорный, H25xD23xM6 Uпр=6 кВ ИО-101 DE | 32100DEK DEKraft APC

Изолятор шинный опорный ИО-101-25 от DEKraft предназначен для надёжного крепления и электрической изоляции токоведущих шин в распределительных устройствах. Артикул 32100dek обеспечивает совместимость со стандартными системами сборки шкафов и подходит для работы в условиях повышенной нагрузки.

Назначение и область применения

Изолятор шинный опорный ИО-101-25 используется для фиксации медных или алюминиевых шин внутри электрических шкафов, щитов и распределительных устройств. Он предотвращает случайные контакты между токоведущими элементами и заземлёнными конструкциями, обеспечивая безопасную передачу энергии. Применяется в промышленном оборудовании: станках, конвейерах, панелях управления, системах автоматизации.

Технические характеристики

• Максимальный номинальный ток: 275 А
• Напряжение пробоя: 6 кВ
• Высота: 25 мм
• Наружный диаметр: 23 мм
• Резьба: M6 (метрическая, внутренняя)
• Механическая прочность на изгиб: до 6 кН
• Материал корпуса: композитное стекловолокно
• Материал резьбовой втулки: латунь
• Способ монтажа: через монтажную плату (крепление болтом)
• Нормативный документ: ТР ТС 004/2011

Совместимость и монтаж

Изолятор шинный опорный ИО-101-25 монтируется на металлическую или композитную монтажную плиту с помощью болта M6. Диаметр отверстия в плате должен соответствовать наружному диаметру изолятора - 23 мм. Резьба M6 позволяет закрепить шину или клемму прямо на изоляторе. Учитывайте, что изолятор не рассчитан на самонарезание - требуется предварительно просверленное отверстие. Количество в упаковке - 20 штук, что удобно для массового монтажа.

Безопасность и стандарты

Изолятор ИО-101-25 соответствует требованиям ТР ТС 004/2011 - норматива безопасности для оборудования низкого напряжения. Композитный материал обеспечивает высокую электрическую прочность и устойчивость к перегреву. Латунная втулка гарантирует долговечность контактного соединения даже при многократных демонтажах.

Преимущества

• Композитный корпус устойчив к влаге, химическим воздействиям и старению
• Высокая механическая жесткость - выдерживает нагрузки до 6 кН без деформаций
• Латунная резьба M6 обеспечивает надёжное и повторяемое крепление
• Удобная форма и размеры позволяют использовать в плотных конструкциях
• Подтверждённая сертификация по ТР ТС 004/2011 снижает риски при проверках

Ограничения применения

• Не предназначена для внешнего монтажа - не имеет защиты IP и не защищена от осадков
• Не рекомендуется для постоянного нагрева выше +80 C - возможна потеря механической прочности
• Запрещено применять с резьбой крупнее M6 - риск повреждения втулки
• Не подходит для переменного тока свыше 275 А - возможен перегрев и выход из строя

Примеры использования

• Фиксация медных шин в распределительных щитах 6 кВ
• Крепление токоведущих элементов в ячейках КРУ и КРУЭ
• Изолирующая опора для выводов автоматических выключателей
• Монтаж шин в цепях питания промышленных инвертеров и преобразователей частоты

Практические советы

• Перед установкой проверьте, чтобы поверхность монтажной платы была ровной - иначе возникнет перекос и увеличатся механические напряжения
• Затягивайте болт M6 моментом не более 2–3 Нм - переусилие может треснуть композит
• При использовании нескольких изоляторов ИО-101-25 в одной цепи соблюдайте одинаковый уровень установки - это исключает неравномерную нагрузку на шины
• Для длительной эксплуатации в запылённых помещениях периодически протирайте поверхность изолятора - пыль может снижать изоляционные свойства
• Артикул 32100dek и серия ИО-101 от DEKraft имеют стандартизированную геометрию - легко заменяются аналогичными изделиями других производителей при наличии таких же параметров
