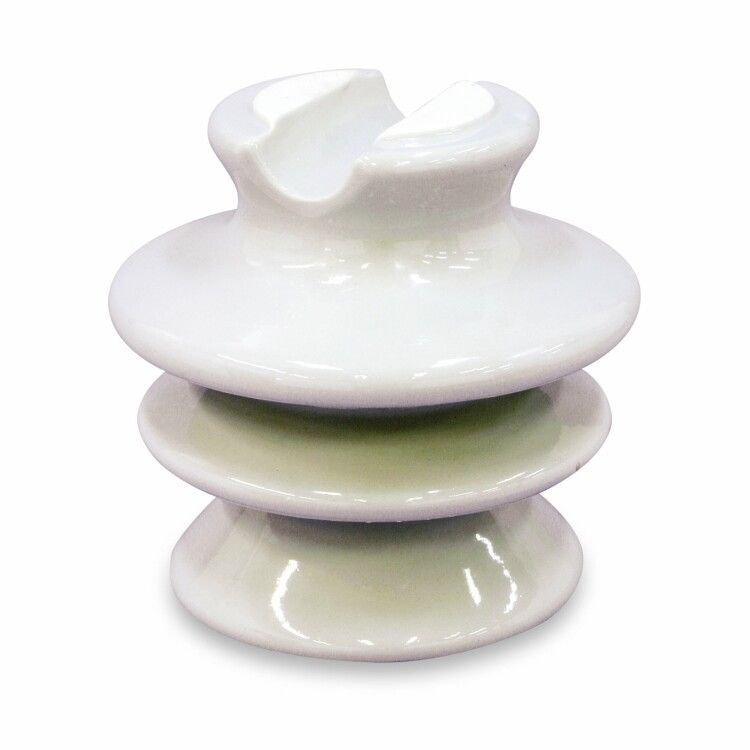

Изолятор штыревой фарфоровый 24 кВ (SH24 SFS5004) | SDI30 Ensto

Изолятор штыревой фарфоровый 24 кВ (SH24 SFS5004) - надёжный элемент для крепления проводов на воздушных линиях электропередачи напряжением до 24 кВ. Произведён компанией Ensto, этот изолятор сочетает прочность фарфора и высокую устойчивость к внешним воздействиям, обеспечивая долговечную работу в суровых условиях.

Назначение и область применения

Изолятор штыревой фарфоровый 24 кВ (SH24 SFS5004) предназначен для механического крепления и электрической изоляции проводов на опорах воздушных линий электропередачи. Применяется в сетях напряжением до 24 кВ, включая линии 10–20 кВ, где требуется повышенная надёжность. Подходит для установки в районах с высокой запылённостью, влажностью, перепадами температур и сильным UV-облучением.

Технические характеристики

• Материал: фарфор - высокопрочный, устойчивый к старению и химическим воздействиям.
• Номинальное напряжение: 24 кВ - соответствует классу 20 кВ, имеет запас по изоляционной способности.
• Предельная нагрузка: 12,5 кН - выдерживает значительные механические усилия от проводов и гололёда.
• Максимальное импульсное напряжение: 125 кВ - защищает от скачков напряжения, включая грозовые разряды.
• Путь утечки: 325 мм - длинный токопроводящий путь снижает риск пробоя при загрязнении или влаге.
• Максимальное напряжение под дождем: 50 кВ - сохраняет изоляцию даже при активном намокании поверхности.
• Диаметр: 170 мм - оптимальный размер для устойчивости и удобного монтажа.
• Диапазон рабочих температур: от -60 C до +50 C - работает в арктическом и жарком климате.
• Устойчивость к УФ: да - не трескается и не теряет свойств под длительным солнечным светом.
• Гарантийный срок: 60 месяцев - подтверждает долговечность материала и технологии производства.

Совместимость и монтаж

Изолятор SH24 SFS5004 совместим со стандартными штыревыми креплениями и зажимами для проводов сечением до 95 мм2. Монтаж выполняется на металлические или железобетонные опоры через штыревой основание. Диаметр посадочного места соответствует типовым крепёжным элементам. Для правильной установки необходимо использовать подходящие гайки, шайбы и контргайки, предотвращающие самопроизвольное ослабление. Не рекомендуется применять силовой инструмент при затяжке - достаточно ручного момента, чтобы не повредить фарфор.

Безопасность и стандарты

Изолятор штыревой фарфоровый 24 кВ (SH24 SFS5004) соответствует требованиям ГОСТ 18047 и международным нормам IEC 60383. Высокая стойкость к импульсному напряжению и пути утечки обеспечивают безопасность обслуживания и минимизируют риск аварий. Продукция сертифицирована для работы в электроустановках до 35 кВ, что позволяет использовать её с запасом безопасности в сетях 20 кВ.

Преимущества

• Высокая механическая прочность - выдерживает нагрузки от проводов, ветра и гололёда.
• Долговечность фарфора - не подвержен коррозии, окислению и старению.
• Увеличенный путь утечки - снижает вероятность поверхностного пробоя в загрязнённой среде.
• Работа при экстремальных температурах - подходит для Сибири, Крайнего Севера и Центральной Азии.
• Защита от УФ - не требует специального покрытия или частой замены.

Ограничения применения

Изолятор SH24 SFS5004 не предназначен для использования внутри помещений, в качестве подвесного или строкового изолятора. Также не следует применять его в системах постоянного тока выше 24 кВ - он рассчитан исключительно на переменный ток. Нельзя использовать при наличии агрессивных химических выбросов (например, рядом с химическими заводами), так как фарфор может подвергаться эрозии при контакте с кислотными осадками.

Примеры использования

• Воздушные ЛЭП 10–20 кВ в сельской местности и населённых пунктах.
• Подстанции с распределительными устройствами на открытых площадках.
• Линии электропередачи в регионах с холодным климатом (Якутия, Чукотка, Алтай).
• Замена износившихся изоляторов на существующих опорах без изменения конструкции крепления.

Практические советы

• Перед монтажом проверьте целостность фарфора - наличие трещин или сколов недопустимо, даже микроскопические дефекты снижают надёжность.
• При установке используйте резиновые прокладки между изолятором и металлом - это снизит вибрацию и продлит срок службы.
• Не допускайте попадания воды внутрь крепёжного канала - она может вызвать замерзание и растрескивание при низких температурах.
• При замене нескольких изоляторов одновременно - применяйте одинаковые модели; смешивание с другими типами может нарушить баланс нагрузки.
• Обслуживание: регулярно осматривайте поверхность на предмет загрязнения - при необходимости протирайте сухой тканью, не используйте растворители.
