Изолятор SM51 силовой H51xD35xM8мм | SQ0807-0005 TDM

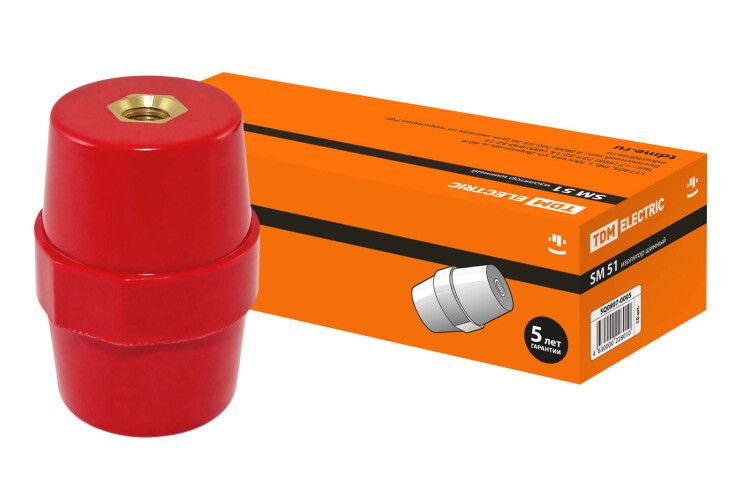

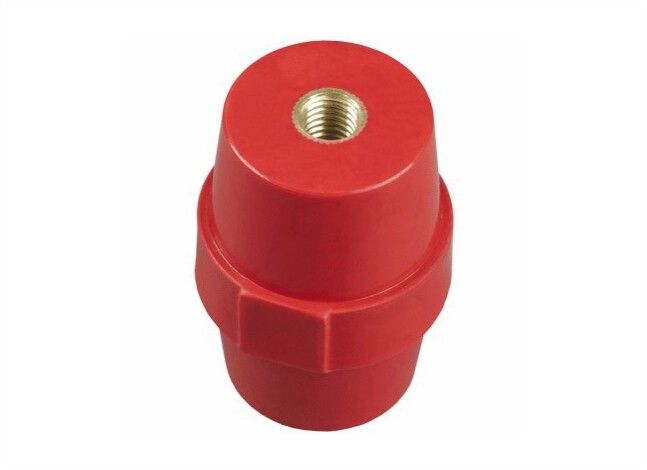

Изолятор силовой SM51 H51xD35xM8мм от TDM ELECTRIC предназначен для механического крепления и электроизоляции проводящих элементов в компактных распределительных устройствах. Армированный стекловолокном пластик обеспечивает надёжную изоляцию даже при высокой плотности монтажа.

Назначение и область применения

Изолятор силовой SM51 H51xD35xM8мм используется для фиксации шин, кабельных выводов и других токоведущих частей внутри НКУ (напольных коммутационных устройств) — например, в щитах управления, ящиках автоматики или распределительных пунктах. Он предотвращает случайный контакт между токоведущими элементами и заземлёнными корпусами, сохраняя целостность изоляционной цепи.

Технические характеристики

• Метрический размер резьбы: М8 — позволяет закрепить на болт стандарта М8;
• Высота: 51 мм — достаточна для создания воздушного зазора между шиной и корпусом;
• Наружный диаметр: 36 мм — определяет габариты установки и совместимость с отверстиями в панели;
• Максимальный номинальный ток: 0,01 А — ограничен из-за малых размеров контактов; не предназначен для прохождения рабочего тока нагрузки, только для изоляции;
• Материал корпуса: BMC (Bulk Mould Composite) — термореактивный композит на основе стекловолокна, устойчивый к перегреву, химическим воздействиям и механическим нагрузкам;
• Встроенная латунная гайка — обеспечивает прочное и долговечное соединение с металлическими поверхностями.

Совместимость и монтаж

Изолятор силовой SM51 H51xD35xM8мм монтируется через отверстие диаметром до 36 мм в стенке корпуса или панели. Болт М8 проходит через центральный канал, а латунная гайка внутри изолятора фиксирует его. Установка требует равномерного затягивания — перекос может повредить корпус. Подходит для крепления медных или алюминиевых шин, клеммных колодок, выводов автоматических выключателей. Не используйте для крепления токоведущих элементов, рассчитанных на ток выше 0,01 А — изолятор не является токопроводящим элементом.

Безопасность и стандарты

Материал BMC соответствует требованиям к диэлектрикам для электротехнического оборудования. Применение в соответствии с ГОСТ Р 50030.4.1 и IEC 61439-1. Отсутствие открытых токоведущих частей снижает риск поражения током при обслуживании. Однако изолятор не имеет сертификации IP — не предназначен для работы во влажных средах без дополнительной защиты корпуса.

Преимущества

• Высокая механическая прочность благодаря армированию стекловолокном — выдерживает вибрации и ударные нагрузки;
• Латунная гайка встроена в корпус — исключает её выпадение при многократной сборке/разборке;
• Стабильные диэлектрические свойства при температуре от –25°C до +120°C;
• Устойчивость к старению и ультрафиолету — подходит для длительной эксплуатации в помещениях с освещением;
• Компактные размеры позволяют использовать в плотно укомплектованных щитах.

Ограничения применения

• Не предназначается для передачи тока нагрузки — максимальный номинальный ток 0,01 А означает, что он работает только как изолятор, а не как токоведущий элемент;
• Не защищён от попадания воды или пыли — нельзя применять в условиях повышенной влажности, на улице или в пыльных цехах без герметизации;
• Размер резьбы М8 фиксирован — несовместим с другими типами креплений (например, М6 или М10);
• Не рекомендован для крепления массивных шин массой более 2–3 кг — возможен деформация материала под весом.

Примеры использования

• Фиксация медной шины в щите управления насосной станцией;
• Подвеска клеммы контрольного сигнала на металлическом корпусе ПЛК;
• Изолирующая опора для вывода датчика температуры в распределительном щите;
• Крепление перемычки между модульными автоматами в compact-щитке.

Практические советы

• Перед установкой проверьте глубину отверстия — высота изолятора 51 мм требует минимум 55 мм свободного пространства с учётом гайки и шайбы;
• Затягивайте болт М8 моментом не более 2,5 Н·м — превышение может треснуть корпус;
• Если требуется защита от влаги, используйте изолятор в составе герметичного корпуса или с применением силиконового уплотнителя вокруг основания;
• При замене аналогов — сверьте не только резьбу, но и наружный диаметр 36 мм: другие модели могут иметь меньший размер и не подходить по посадочному месту;
• Изолятор силовой SM51 H51xD35xM8мм от TDM ELECTRIC — один из немногих решений с встроенной латунной гайкой в таком формате — экономит время монтажа и снижает риск брака.
