Изолятор торцевой для клеммы TUR-4-TWIN | D-TUR-4-TWIN DKC ДКС

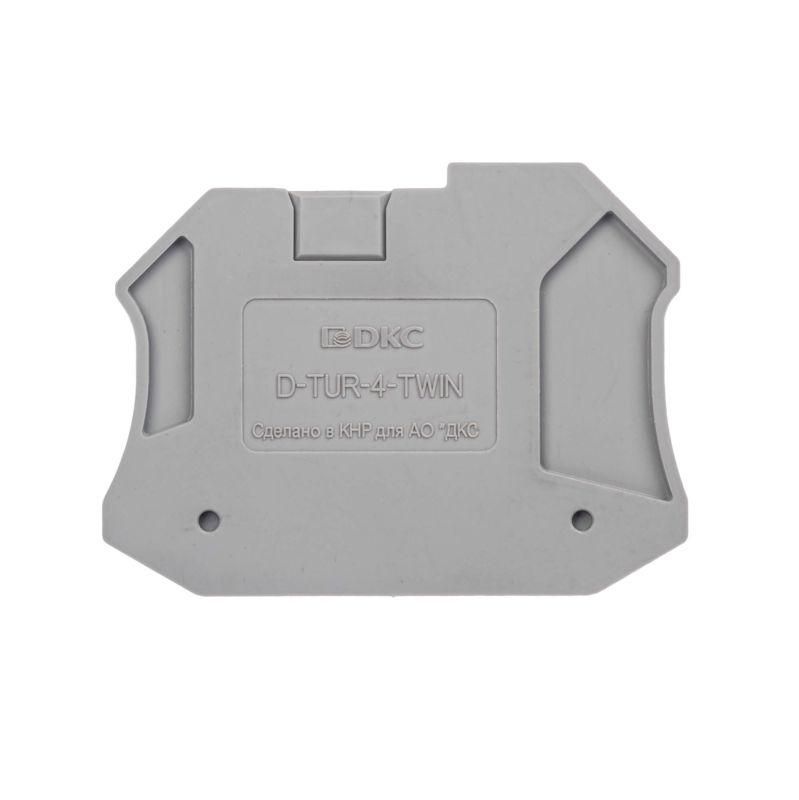

Изолятор торцевой для клеммы TUR-4-TWIN DKC - это элемент для безопасного завершения клеммного ряда, защищающий токоведущие части и предотвращающий случайный контакт. Применяется совместно с клеммами TUR-4-TWIN от бренда DKC, артикул d-tur-4-twin.

Назначение и область применения

Изолятор торцевой для клеммы TUR-4-TWIN DKC используется для закрытия крайних клемм в ряду, чтобы исключить доступ к живым частям. Он также служит для визуального разделения групп клемм внутри одного модуля - например, между цепями управления и силовыми цепями. Подходит для установки в распределительных щитах, автоматических системах и промышленном оборудовании, где используются винтовые клеммы TUR-4-TWIN.

Технические характеристики

• Тип изделия: изолятор торцевой
• Тип крепления: защелкивающийся - фиксируется одним движением на клемму без инструментов
• Материал: PA 6.6 (нагревостойкий полиамид) - устойчив к механическим нагрузкам и химическим воздействиям
• Толщина: 2,2 мм - обеспечивает плотную посадку без люфта
• Наличие концевой пластины: да - замыкает всю сторону клеммного ряда, препятствуя попаданию пыли и посторонних предметов
• Класс воспламеняемости: V0 - материал самотушится после удаления источника пламени
• Цвет: серый - соответствует стандартизированной окраске комплектующих DKC

Совместимость и монтаж

Изолятор торцевой для клеммы TUR-4-TWIN DKC совместим только с клеммами серии TUR-4-TWIN от DKC. Крепление происходит путём вставки в последнюю клемму до характерного щелчка - проверьте, что он полностью вошел и не выступает за грань корпуса. Монтаж выполняется после окончательной затяжки всех винтовых соединений. Нельзя использовать с другими типами клемм, даже если они кажутся аналогичными - форма контактов и посадочная площадка отличаются.

Безопасность и стандарты

Материал PA 6.6 с классом горючести V0 соответствует требованиям IEC 60695-11-10. Конструкция исключает риск прикосновения к токоведущим деталям при установленном положении. Для работы в условиях повышенной влажности или запылённости рекомендуется комбинировать с герметичными крышками или кожухами - сам изолятор не имеет степени IP-защиты.

Преимущества

• Фиксация без инструментов - экономит время при сборке и обслуживании
• Высокая прочность материала - выдерживает многократные демонтажи и вибрацию
• Закрытая концевая пластина снижает вероятность короткого замыкания
• Стандартный серый цвет позволяет легко определить принадлежность к семейству DKC

Ограничения применения

Не применяется вне системы TUR-4-TWIN - несовместим с клеммами других форматов, включая TUR-4, TUR-5 или другие производители. Не рассчитан на использование в качестве основного средства защиты от воды или пыли - требует доп. мер при работе в средах с высокой степенью загрязнения. Не следует применять в местах с постоянным перегревом выше +85 C - хотя материал термостабильный, длительное превышение температур может повредить защелки.

Примеры использования

• Завершение клеммного ряда в шкафе управления насосной станцией
• Разделение входных и выходных цепей в контроллере промышленного робота
• Обеспечение безопасности при сервисном обслуживании - изолятор предотвращает случайное касание клемм отверткой
• Установка в пульте управления конвейера для отделения сигнальных и силовых проводов

Практические советы

• Перед установкой убедитесь, что все винты в клеммах надёжно затянуты - иначе изолятор может деформироваться при давлении
• Проверяйте целостность защелок перед монтажом - трещины или деформации снижают надёжность фиксации
• При необходимости визуальной маркировки используйте этикетки на поверхности изолятора - серый фон хорошо принимает печать
• Если клеммный ряд длиннее 10–12 единиц, рассмотрите возможность установки нескольких изоляторов для разделения функциональных секций
• Артикул d-tur-4-twin всегда указывает именно этот изолятор - не путайте с универсальными аналогами других брендов
