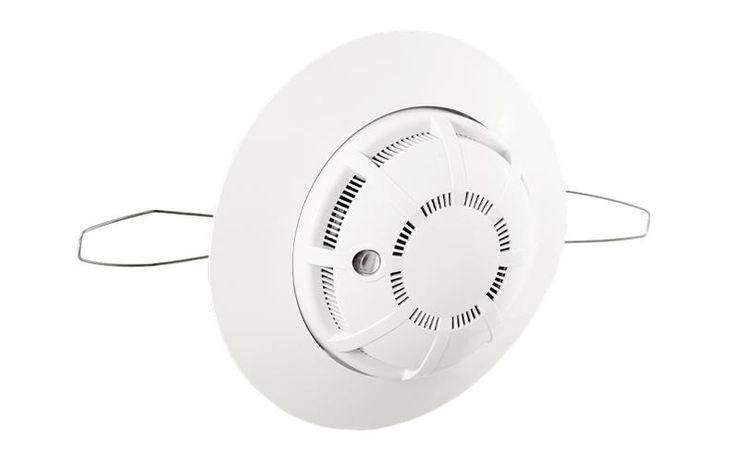

Извещатель пожарный дымовой оптико-электронный ИП 212-45 V2.04 для подвесного потолка Рубеж Rbz-339575

Извещатель пожарный дымовой оптико-электронный ИП 212-45 V2.04 для подвесного потолка — это бесконтактный датчик, предназначенный для раннего обнаружения дыма в помещениях с подвесными потолками. Бренд Рубеж реализовал эту модель как часть серии «Марко» с усовершенствованной электроникой и удобным монтажом. Артикул rbz-339575 соответствует требованиям систем безопасности, совместимых с популярными приемно-контрольными приборами.

Назначение и область применения

Извещатель ИП 212-45 V2.04 для подвесного потолка предназначен для автоматического обнаружения дыма в закрытых помещениях с подвесными потолками: офисах, торговых центрах, школах, больницах, складах и других объектах с высокой плотностью людей. Он работает в составе адресных и неадресных систем пожарной сигнализации, передавая сигнал «Пожар» при снижении сопротивления шлейфа ниже 1000 Ом. Не реагирует на тепло, свет, влагу или пламя — только на частицы дыма.

Технические характеристики

• Принцип работы: оптико-электронный — детектирование дыма за счет рассеивания света в камере;
• Напряжение питания: 9–30 В постоянного тока (DC);
• Ток потребления: ≤ 0,045 мА в дежурном режиме;
• Выходной сигнал: снижение сопротивления до ≤ 1000 Ом при срабатывании;
• Степень защиты: IP30 — защита от крупных предметов, но не от воды и пыли;
• Диаметр корпуса: 142 мм;
• Способ установки: поверхностный — монтируется на поверхность потолка или несущей конструкции;
• Цвет: белый — сочетается с большинством интерьеров подвесных потолков;
• Индикация: светодиод мигает в дежурном режиме, горит постоянно при срабатывании;
• Материал корпуса: ударопрочный АБС-пластик;
• Подключение: через кабель с безвинтовыми зажимами;
• Сброс сигнала: только путём отключения питания на ≥ 2 секунды с ППКП.

Совместимость и монтаж

Извещатель ИП 212-45 V2.04 для подвесного потолка совместим со всеми неадресными приемно-контрольными приборами, поддерживающими импульсный сигнал «Пожар»: Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и аналогичными. Корпус имеет универсальное базовое основание, подходящее для всех неадресных извещателей Рубеж — замена другого извещателя возможна без перепрошивки или переоборудования шлейфа.

Монтаж выполняется на жесткую несущую конструкцию (например, бетонный потолок), а не на гипсокартон или легкие подвесные системы. Разъемное соединение между извещателем и основанием позволяет легко демонтировать устройство для обслуживания. Кабели подключаются через кнопочные зажимы — достаточно нажать кнопку, вставить провод и отпустить. Минусовой провод шлейфа подключается к контактам 3 и 4; при извлечении извещателя система фиксирует «Неисправность ШС».

Для систем с функцией «двойной сработки» требуется добавочный резистор Rд или устройство согласования УС-01. Его номинал выбирается по таблице совместимости с конкретным ППКП. Если функция не нужна — резистор не устанавливается. Также доступно использование УС-02 для подключения к четырехпроводным схемам.

Безопасность и стандарты

Извещатель ИП 212-45 V2.04 для подвесного потолка соответствует требованиям российских нормативов для пожарной сигнализации. Отсутствие сертификации по EN 54 не указано — значит, он предназначен для рынка РФ и стран СНГ. Применяется только в помещениях с контролируемой средой: без агрессивных паров, масляных туманов и повышенной запыленности. IP30 не допускает эксплуатацию в сырых или открытых зонах.

Преимущества

• Цифровая обработка сигнала от оптопары — снижает количество ложных срабатываний;
• Автоматическая компенсация запыленности — продлевает срок службы без частой очистки;
• Горизонтальный и вертикальный дымозаход — быстрое срабатывание при любом направлении движения дыма;
• Кнопка тестирования — позволяет проверить работу без отключения питания;
• Универсальное базовое основание — совместимо с любыми неадресными извещателями Рубеж;
• Низкое энергопотребление — экономично для длинных шлейфов;
• Яркая индикация — наглядное состояние устройства даже при слабом освещении.

Ограничения применения

• Не применяется в помещениях с высокой запыленностью, влажностью или химическими выбросами — риск ложных срабатываний;
• Не подходит для установки на подвижные или гибкие конструкции — требует жесткого крепления;
• IP30 не обеспечивает защиту от воды — нельзя использовать в ванных комнатах, на чердаках, в подвале без герметизации;
• Требуется внешний резистор или УС-01/УС-02 для некоторых типов ППКП — усложняет проектирование;
• Сброс сигнала невозможен с самого извещателя — только через ППКП;
• Не поддерживает адресацию — не работает в современных адресных системах без преобразователей.

Примеры использования

• Офисные здания с подвесными потолками — обнаружение дыма в рабочих зонах;
• Торговые центры — защита зон отдыха, кафе, складских помещений;
• Школы и больницы — безопасность в учебных классах и палатах;
• Производственные участки с минимальной запыленностью — например, сборочные цеха;
• Здания с существующими системами на основе Гранит или Сигнал-20 — замена старых моделей без реконструкции шлейфа.

Практические советы

• Перед монтажом проверьте напряжение на шлейфе — оно должно быть в пределах 9–30 В DC;
• При использовании функции «двойной сработки» обязательно рассчитайте или закажите правильный номинал резистора Rд или УС-01;
• Не устанавливайте рядом с вентиляционными решётками, кондиционерами или окнами — воздушные потоки могут задерживать дым;
• Чистите камеру датчика один раз в год мягкой сухой щёткой — не используйте спирт или жидкости;
• При замене извещателя — не трогайте базовое основание, если оно уже установлено на другой модели Рубеж;
• Для индикации «Пожара» вне помещения используйте выносное устройство оптической сигнализации (ВУОС) — дежурный режим не дублируется.
