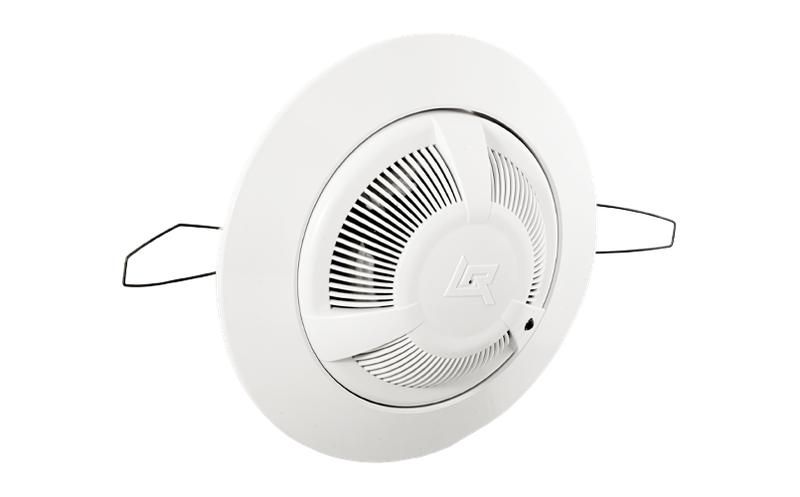

Извещатель пожарный дымовой оптико-электронный ИП 212-187 W3.04 для подвесного потолка Рубеж Rbz-339733

Извещатель пожарный дымовой оптико-электронный ИП 212-187 W3.04 для подвесного потолка - это надежное устройство от компании «Рубеж», предназначенное для раннего выявления дыма в помещениях с подвесными потолками. Он работает в составе систем пожарной сигнализации с питанием от постоянного тока и отличается повышенной помехоустойчивостью, защищённостью от ложных срабатываний и удобной установкой.

Назначение и область применения

Извещатель ИП 212-187 W3.04 для подвесного потолка применяется в системах пожарной безопасности для обнаружения дыма в закрытых помещениях. Устройство не реагирует на температуру, влажность, свет или пламя - срабатывает только при наличии частиц дыма. Подходит для офисов, торговых центров, больниц, школ, административных зданий и других объектов с подвесными потолками. Работает в паре с приемно-контрольными приборами (ППКП) серий Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20 и аналогичными.

Технические характеристики

• Принцип работы: оптический - обнаружение дыма по рассеиванию света внутри камеры;
• Напряжение питания: 9–30 В постоянного тока (DC);
• Степень защиты: IP30 - защита от доступа пальцев и крупных предметов, но не от пыли и воды;
• Диаметр корпуса: 106 мм - соответствует стандартному монтажному отверстию для подвесных потолков;
• Основной источник питания: сеть через шлейф сигнализации (без автономного питания);
• Выходной сигнал: снижение сопротивления до ≤1000 Ом при срабатывании - совместимо с большинством адресных и неадресных ППКП;
• Индикация: двухцветный светодиод - красный (пожар), зелёный (дежурный режим, вспышка каждые 5 сек);
• Материал корпуса: ударопрочный АБС-пластик;
• Крепление: винтовое соединение проводов к базе, фиксация через монтажное кольцо для подвесного потолка.

Совместимость и монтаж

Извещатель ИП 212-187 W3.04 для подвесного потолка устанавливается на специальное базовое основание, совмещённое с монтажным кольцом. Это позволяет легко монтировать устройство в ячейки подвесного потолка типа “Армстронг” или аналогичные. Разъёмное соединение между извещателем и базой даёт возможность замены без демонтажа всей системы. Контакты выполнены по круговой схеме - извещатель можно поворачивать на 360° при установке, не нарушая полярность подключения. Минусовой провод шлейфа подключается к контактам 3 и 4, которые внутри извещателя замкнуты - при удалении устройства система формирует сигнал «Неисправность шлейфа». Все безадресные извещатели «Рубеж» используют одинаковую базу - это упрощает модернизацию и ремонт.

Безопасность и стандарты

Устройство соответствует требованиям к неадресным извещателям, применяемым в системах пожарной сигнализации. Отсутствие заземления не влияет на работоспособность благодаря встроенной микросхеме ASIC R2, которая подавляет электромагнитные помехи. Нет сертификата по ГОСТ Р 53325, однако устройство прошло внутренние тесты производителя на соответствие нормам для подобных типов извещателей. Применяется в системах, где требуется соблюдение правил противопожарной защиты согласно НПБ 88-2001 и СП 5.13130.2009.

Преимущества

• Микросхема ASIC R2 исключает ложные срабатывания от люминесцентных ламп, частотных преобразователей и других источников ЭМИ - особенно важно в современных офисах;
• Защитная сетка на дымовой камере предотвращает попадание насекомых - снижает риск ложных тревог;
• Закрытый дизайн без зазоров между камерой и основанием увеличивает надёжность;
• Увеличенная площадь дымозахода - быстрое срабатывание при малом количестве дыма;
• Тестирование через технологическое отверстие - проверка оптики без снятия извещателя;
• Цветовая индикация - наглядное определение состояния (пожар/дежурный) без оборудования;
• Корпус в любом цвете по запросу - адаптация под интерьер без изменения функционала.

Ограничения применения

• Не предназначен для установки в помещениях с высокой запылённостью, влажностью или перепадами температур - IP30 не обеспечивает защиту от пыли и влаги;
• Требует постоянного питания от шлейфа сигнализации - не работает автономно;
• Не подходит для открытых помещений, чердачных пространств, кухонь, мест с активным движением воздуха (например, рядом с вентиляторами);
• Не обнаруживает пламя, газы или тепловые выбросы - только дым;
• Сброс сигнала «Пожар» возможен только путём отключения питания ППКП на 2+ сек - нельзя сбросить с места.

Примеры использования

• Офисные зоны с подвесными потолками и люминесцентным освещением - идеально благодаря анти-ЭМИ решению;
• Торговые павильоны и магазины с многоуровневыми потолками;
• Образовательные учреждения - безопасность в классах, коридорах, библиотеках;
• Медицинские учреждения - в палатах, холлах, лабораториях, где важна точность и минимальный уровень ложных срабатываний;
• Системы, уже установленные с другими извещателями «Рубеж» - возможно заменить старый извещатель без переделки проводки.

Практические советы

• Перед монтажом проверьте напряжение в шлейфе - оно должно быть в диапазоне 9–30 В DC, иначе извещатель не будет работать;
• При установке в подвесной потолок убедитесь, что монтажное кольцо плотно прилегает к каркасу - иначе возможны вибрации и шум;
• Не закрывайте извещатель декоративными элементами, жалюзи или светильниками - это затруднит доступ дыма к камере;
• Для регулярного тестирования используйте специальный тестирующий спрей или устройство - протестируйте через технологическое отверстие, не снимая корпус;
• При замене старого извещателя «Рубеж» - новому ИП 212-187 W3.04 для подвесного потолка достаточно просто вставить в существующую базу - провода остаются на своих местах;
• При длительном отключении питания (более 2 сек) - сработает сброс сигнала, но только если ППКП был отключен - не забудьте восстановить питание после обслуживания.
