Кабель DG 113, Cu/Al/Cu, (75%), 75 Ом, 100м., белый | 01-2471 REXANT MEET

Кабель DG-113 REXANT - это коаксиальный кабель с волновым сопротивлением 75 Ом, предназначенный для передачи сигнала в телевизионных и видеонаблюдательных системах. Благодаря двухслойному экранированию и прочной ПВХ-оболочке он обеспечивает устойчивую работу даже при наличии электромагнитных помех. Артикул 01-2471 подходит для внутренней прокладки в домашних и офисных сетях.

Назначение и область применения

Кабель DG-113 REXANT используется для соединения оборудования, работающего на частотах до 2,4 ГГц:

• Спутниковые антенны и LNB-конвертеры
• Кабельные телевизионные системы (TV-CATV)
• Камеры видеонаблюдения с аналоговым выходом (CVBS)
• HDTV-приёмники и цифровые декодеры

Рекомендован для прокладки внутри зданий - в помещениях, шахтах, каналах, под плинтусами. Не предназначен для наружной установки или прямого контакта с атмосферными осадками.

Технические характеристики

• Волновое сопротивление: 75 Ом - соответствует стандартам для TV и CCTV систем
• Центральный проводник: медь, диаметром 1,13 мм, класс 1 (однопроволочная жила)
• Диэлектрик: вспененный полиэтилен - снижает потери сигнала, повышает гибкость

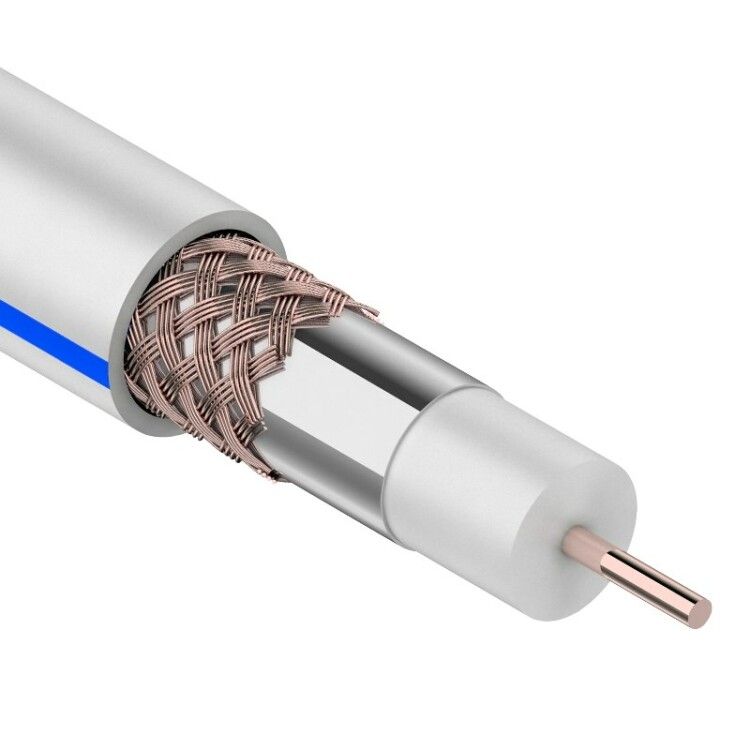

• Экран: двойной - алюминиевая фольга + медная оплетка 75%
• Внешний проводник: медь, плотность оплетки 75% - обеспечивает хорошую защиту от помех
• Наружный диаметр: 6,8 мм - удобен для работы с типовыми разъёмами F-типа
• Оболочка: ПВХ, белого цвета - устойчива к механическому воздействию, не выгорает на свету
• Температурный режим: от –40 C до +60 C - работает в большинстве интерьерных условий

Совместимость и монтаж

Кабель DG-113 REXANT совместим со всеми распространёнными RF-разъёмами типа F, BNC, IEC 169-2. Для монтажа используйте стандартные инструменты: обжимные клещи, стрипперы, ножницы для кабеля.

Не рекомендуется перегибать кабель радиусом менее 40 мм - это может нарушить целостность диэлектрика и увеличить потери сигнала. При прокладке в местах с повышенной нагрузкой (например, под напольным покрытием) применяйте защитные каналы.

Безопасность и стандарты

Кабель соответствует требованиям к материалам для внутренней прокладки: ПВХ-оболочка не поддерживает горение, не выделяет токсичных веществ при нормальных условиях эксплуатации. Сертификация по EN 50117-1 и GOST R 50571.15.1 не указана производителем - применение допускается в бытовых и коммерческих системах без требований к сертифицированной безопасности.

Преимущества

• Высокая степень экранирования (75% оплетка + фольга) минимизирует влияние помех от Wi-Fi, мобильных базовых станций и бытовой техники
• Вспененный полиэтилен снижает затухание сигнала на высоких частотах - важное преимущество для HD-сигналов
• Медный центральный проводник гарантирует стабильную проводимость и долгий срок службы
• Белый цвет оболочки легко сочетается с интерьером, не бросается в глаза

Ограничения применения

• Не предназначен для наружной прокладки - ПВХ-оболочка не устойчива к УФ-излучению и длительному воздействию влаги
• Не использовать в местах с постоянным контактом с маслом, растворителями или агрессивными химикатами
• Запрещено прокладывать рядом с силовыми кабелями выше 220 В без соблюдения минимального расстояния 30 см
• Не рассчитан на длительное погружение в воду или использование в сырых помещениях без защиты

Примеры использования

• Подключение спутниковой антенны к ресиверу в квартире
• Прокладка сигнального кабеля от камеры наблюдения к DVR-блоку в офисе
• Создание распределительной сети TV в многоквартирном доме
• Замена старого кабеля в системе кабельного ТВ

Практические советы

• Перед обжимом разъема F-типа удалите внешнюю оболочку на 10–12 мм, чтобы не задеть экран
• Убедитесь, что диаметр центральной жилы (1,13 мм) соответствует входу разъема - слишком толстая жила может сломать контакт
• При необходимости удлинения используйте только качественные переходники с медными контактами - плохой контакт вызывает потерю сигнала
• Длина кабеля до 100 метров - оптимальна для домашних систем; при более длинных трассах проверьте уровень сигнала через анализатор
• Храните катушки в сухом месте, избегайте скручивания в маленький круг - это деформирует внутреннюю структуру
