Кабель коаксиальный 4K REXANT (артикул 01-2501) предназначен для передачи высокочастотных видео- и сигнальных потоков в системах цифрового и спутникового телевидения, видеонаблюдения и локальных кабельных сетях. Кабель обеспечивает устойчивую передачу сигнала 4K/HDTV благодаря качественной экранирующей конструкции и волновому сопротивлению 75 Ом.

Назначение и область применения

Кабель коаксиальный 4K REXANT используется там, где требуется передача аналогового и цифрового видеосигнала без потерь качества. Подходит для:

• Подключения камер видеонаблюдения к DVR/NVR-регистраторам;
• Работы с цифровыми телевизионными приемниками DVB-T2, DVB-S2;
• Установки спутниковых антенн и кабельного ТВ;
• Обустройства домашних и коммерческих телевизионных сетей;
• Передачи HD-сигналов на расстояния до 100 метров без усилителей.

Прокладывается исключительно внутри помещений. Не предназначен для наружной установки или прямого контакта с атмосферными осадками.

Технические характеристики

• Волновое сопротивление: 75 Ом - соответствует стандарту RG6, обеспечивает минимальную потерю сигнала на частотах до 3 GHz.
• Центральный проводник: однопроволочная медь (класс 1), диаметром 1 мм - снижает сопротивление и повышает стабильность передачи.
• Диэлектрик: вспененный полиэтилен - снижает затухание сигнала и увеличивает гибкость кабеля.

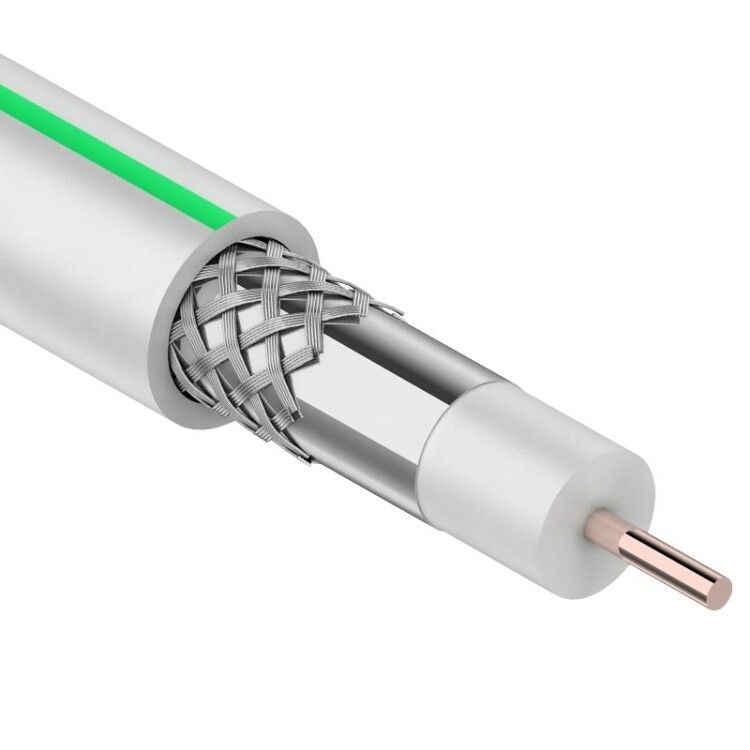

• Экран: двухслойный - алюминиевая фольга + медная оплетка 96%. Защита от радиопомех и перекрестных интерференций.
• Внешняя оболочка: ПВХ, белого цвета с зеленой полосой, толщиной 0,85 мм - устойчива к механическим воздействиям, не распространяет горение.
• Наружный диаметр: 6,8 мм - совместим со стандартными F-коннекторами и проходными муфтами.
• Температурный режим: от –40 C до +60 C - работает в большинстве интерьерных условий, включая чердачные помещения и шкафы управления.

Совместимость и монтаж

Кабель коаксиальный 4K REXANT совместим с любыми устройствами, использующими разъемы типа F-connector (F-75). Для монтажа рекомендуется использовать специальные инструменты: обжимные клещи и стрипперы для коаксиальных кабелей.

Не допускается перегиб кабеля с радиусом менее 40 мм - это может нарушить целостность диэлектрика и изменить волновое сопротивление. При прокладке вдоль металлических поверхностей соблюдайте минимум 5 см расстояния, чтобы избежать емкостной связи.

Запас кабеля на каждом конце - не менее 15–20 см для последующей обрезки и переобжима коннекторов.

Безопасность и стандарты

Кабель соответствует требованиям стандарта RG6 и выполнен в соответствии с нормами безопасности для внутренней прокладки. Материал оболочки - ПВХ, не выделяющий токсичных веществ при нагреве до 60 C. Соответствует требованиям ГОСТ Р 50571.5.52 для кабельных систем в зданиях.

Преимущества

• Высокая плотность оплетки (96%) обеспечивает лучшую защиту от помех по сравнению с кабелями с оплеткой 60–80%.
• Вспененный полиэтилен снижает уровень затухания сигнала - позволяет передавать 4K-сигнал на максимальную длину без репитеров.
• Медный центральный проводник и медная оплетка обеспечивают долговечность и стабильную проводимость даже при длительной нагрузке.
• Белый цвет оболочки удобен для визуальной идентификации в сложных кабельных трассах и при использовании в светлых интерьерах.

Ограничения применения

• Не предназначен для наружной прокладки - ПВХ-оболочка не устойчива к УФ-излучению и перепадам температур ниже –40 C.
• Не следует применять в местах постоянного контакта с водой, маслом или химически активными средами.
• Не подходит для передачи питания (PoE) - не содержит силовых жил.
• Не рекомендован для прокладки в одной трубе с силовыми кабелями напряжением выше 220 В - возможна электромагнитная наводка.

Примеры использования

• Подключение IP-камеры с аналоговым выходом (AHD, CVI, TVI) к регистратору в офисном здании.
• Разводка спутникового телевидения от LNB-конвертера до нескольких телевизоров в квартире.
• Создание локальной сети видеонаблюдения в торговом центре с 10 камерами на расстоянии до 80 м от серверной комнаты.
• Подключение цифрового ТВ-приставки к антенне через внутридомовую разводку.

Практические советы

• При заказе учтите, что бухта содержит 100 м - этого достаточно для типовой квартиры или небольшого офиса. Для больших объектов рассчитывайте запас на изгибы и обрезки (+10–15%).
• Проверьте диаметр входного отверстия в стене или канале - он должен быть не меньше 7 мм, чтобы кабель свободно проходил.
• При обжиме F-коннектора обязательно удалите лишнюю оплетку и фольгу - контакт должен замыкаться только на медной части экрана.
• Не протягивайте кабель с усилием - он чувствителен к растяжению. Лучше использовать направляющие ролики при прокладке в каналах.
• Для проверки качества монтажа используйте тестер импеданса - показатель должен быть в пределах 70–80 Ом.
