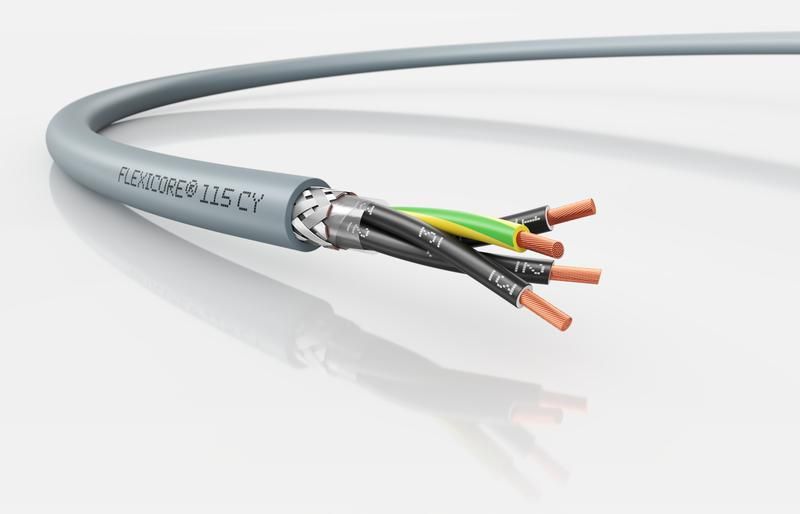

Кабель FLEXICORE 115 CY 4G2.5 (м) LAPP 3120001521

Кабель FLEXICORE 115 CY 4G2.5 от LAPP - экранированный силовой и контрольный кабель с четырьмя медными жилами сечением 2,5 мм2, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Подходит для промышленного оборудования, автоматизации, освещения и подключения электроинструментов как в помещениях, так и на улице.

Назначение и область применения

Кабель FLEXICORE 115 CY 4G2.5 используется там, где требуется надёжная передача энергии и сигналов в условиях повышенных требований к защите и долговечности. Применяется в:

• промышленном оборудовании - станках, конвейерах, робототехнике;
• системах автоматизации и управления;
• электроснабжении измерительных приборов и контроллеров;
• осветительных сетях и бытовых устройствах в промышленных зонах;
• наружных и внутренних электромонтажах - в цехах, на открытых площадках, в холодильных камерах.

Подходит для работы в местах с возможным контактом с минеральным маслом, дизтопливом и агрессивными средами.

Технические характеристики

• Количество жил: 4 (три фазные + один защитный провод PE)
• Сечение жил: 2,5 мм2
• Материал жил: многопроволочная медь (класс гибкости 5 по IEC 60228 / VDE 0295 / ГОСТ 22483)
• Экран: оплетка из меди - обеспечивает помехозащищённость сигнальных цепей
• Оболочка: ПВХ пластикат, серого цвета
• Напряжение: 500 В переменного тока
• Испытательное напряжение: 4 кВ (повышенная прочность изоляции)
• Температурный диапазон: от –60 C до +80 C
• Минимальный радиус изгиба: 4 × диаметр (при стационарной прокладке - 40 мм)
• Диаметр кабеля: 10 мм
• Огнестойкость: соответствие IEC 600332-1-2 (не распространяет горение)
• Маслостойкость: да - выдерживает контакт с минеральными маслами и дизельным топливом (по ГОСТ 25018)
• Устойчивость к низким температурам: да - сохраняет эластичность при –60 C
• Маркировка жил: цифровая, чёрная маркировка на белом фоне, соответствует VDE 0293-1 и ГОСТ 31947
• Гарантия: 24 месяца

Совместимость и монтаж

Кабель FLEXICORE 115 CY 4G2.5 совместим с стандартными клеммниками, разъёмами и зажимами для жил 2,5 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перегибов и пережимов. Экран необходимо заземлить на обоих концах через специальные зажимы или кабельные муфты. Максимальная нагрузка - не более 20 А при нормальных условиях. Не применяйте для частого изгибания - кабель рассчитан на стационарную установку или движение с малой частотой.

Безопасность и стандарты

• Соответствует IEC 600332-1-2 (огнестойкость)
• Соответствует IEC 60228, VDE 0295, ГОСТ 22483 (класс гибкости жил)
• Не содержит свинец и другие запрещённые вещества
• Соответствует REACH, RoHS, ТР ЕАЭС 037/2016
• Климатическое исполнение: У1, У1.1, У2, У2.1, У3, У3.1 - для эксплуатации в суровых условиях

Преимущества

• Высокая механическая прочность оболочки - устойчив к истиранию и повреждениям при прокладке
• Экран снижает влияние электромагнитных помех - идеален для связи между чувствительными устройствами
• Стойкость к химическим веществам - можно использовать рядом с технологическими жидкостями
• Широкий температурный диапазон - работает даже в холодильных установках и зимой на открытом воздухе
• Чёткая маркировка жил - ускоряет монтаж и исключает ошибки при подключении

Ограничения применения

• Не предназначен для постоянного движения - не заменяет гибкий шланговый кабель (например, TPE или PUR)
• Запрещено применять в условиях длительного прямого солнечного света - ПВХ оболочка не UV-стабилизирована
• Не рекомендован для прокладки в канализационных колодцах или зонах с постоянным затоплением - хотя IP-защита есть, герметизация не предусмотрена
• Не следует использовать в системах с высокой частотой перегибов (>10 циклов в минуту)

Примеры использования

• Подключение ЧПУ станков к пульту управления - экран предотвращает сбои в работе датчиков
• Прокладка питания для LED-освещения на производстве - устойчив к перепадам температур и влаге
• Монтаж системы аварийной сигнализации на открытом участке завода - выдерживает мороз до –60 C
• Питание насосов и компрессоров в цехах с риском утечки масла - оболочка не разрушается при контакте

Практические советы

• При прокладке соблюдайте минимальный радиус изгиба - 40 мм (4×10 мм). Нарушение приведёт к повреждению жил или экрана.
• Перед подключением проверьте целостность экрана - он должен быть замкнут на корпус оборудования.
• Для защиты от механических повреждений используйте кабельные каналы или гофру, особенно при проходе через металлические конструкции.
• При использовании в холоде - не изгибайте кабель ниже –40 C сразу после доставки; дайте ему адаптироваться к комнатной температуре 1–2 часа.
• При необходимости удлинения - применяйте только качественные ответвители с герметизацией, чтобы не нарушить защиту экрана.
