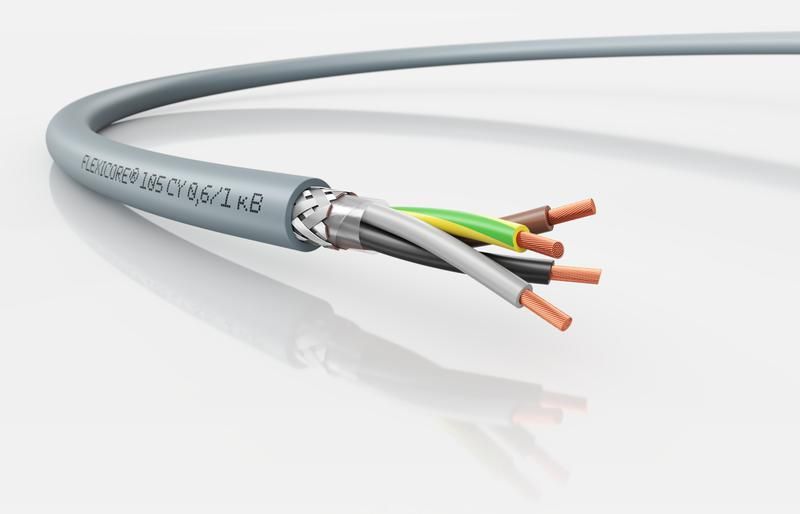

Кабель универсальный FLEXICORE 105 CY 0.6/1 4G2.5 - 3120001485 LAPP

Кабель FLEXICORE 105 CY 0.6/1 кВ 4G2.5 от LAPP - экранированный силовой и контрольный кабель с медными жилами сечением 2,5 мм2, предназначенный для стационарной и слегка подвижной прокладки в условиях повышенных требований к надёжности и устойчивости к механическим и химическим воздействиям.

Назначение и область применения

Кабель FLEXICORE 105 CY 0.6/1 кВ 4G2.5 используется там, где важна стабильная передача энергии и сигналов в сложных условиях. Подходит для прокладки внутри зданий и на открытом воздухе, в том числе в местах с высокой электромагнитной помехой. Применяется в системах управления, на производственных линиях, для питания двигателей, измерительных приборов, электроинструментов и другого промышленного оборудования. Особенно эффективен в ЭМС-критичных средах благодаря защищённому экрану.

Технические характеристики

• Номинальное напряжение: 0,6/1 кВ - безопасная работа при напряжении до 1000 В между жилами и 600 В между жилой и землёй
• Число жил: 4 (три фазные + один защитный PE)
• Сечение каждой жилы: 2,5 мм2
• Материал жил: мягкая медь 5 класса гибкости по IEC 60228 и ГОСТ 22483
• Оболочка: ПВХ пластикат, серого цвета
• Экран: металлический, обеспечивает подавление электромагнитных помех
• Наружный диаметр: 11,8 мм
• Номинальный ток: 34 А (при нормальных условиях прокладки)
• Рабочая температура: от –60 C до +80 C
• Минимальный радиус изгиба: 4 × наружный диаметр (47,2 мм) - при стационарной прокладке
• Огнестойкость: соответствие IEC 60332-1-2 (не распространяет горение)
• Нормативный документ: ГОСТ 31565-2012
• Маркировка жил: цветовая по VDE 0293-1 и ГОСТ 31947 (синяя, коричневая, чёрная, жёлто-зелёная)
• Климатическое исполнение: У1, У2, У3 - допущен к использованию в суровых климатических зонах

Совместимость и монтаж

Кабель FLEXICORE 105 CY 0.6/1 кВ 4G2.5 совместим с типовыми клеммниками, разъёмами и шинами, рассчитанными на медные жилы сечением 2,5 мм2. Для монтажа используйте инструменты, подходящие для жил 5 класса гибкости - они более чувствительны к перегибу и повреждению при неправильном обжиме. Не рекомендуется многократное изгибание при движении - кабель предназначен для ограниченной подвижности, а не для постоянного перемещения. При прокладке в каналах, лотках или трубах соблюдайте минимальный радиус изгиба 47,2 мм. Наружный диаметр 11,8 мм позволяет легко размещать его в стандартных кабельных трассах.

Безопасность и стандарты

Кабель соответствует требованиям безопасности России и ЕАЭС: ГОСТ 31565-2012, ТР ЕАЭС 037/2016, а также европейским нормам IEC 60332-1-2 и VDE 0293-1. Не содержит свинец и другие запрещённые вещества - полностью соответствует RoHS и REACH. Тестовое напряжение 4 кВ гарантирует надёжную изоляцию даже при кратковременных перегрузках. Материал оболочки устойчив к возгоранию и не выделяет токсичных газов при нагреве.

Преимущества

• Экран снижает влияние электромагнитных помех - идеально для точных контроллеров и датчиков
• Устойчивость к минеральному маслу и дизтопливу - подходит для работы рядом с оборудованием, где возможны утечки жидкостей
• Широкий диапазон температур - работает в холодных цехах и на открытых площадках зимой
• Высокая гибкость жил 5 класса - облегчает монтаж в плотных пространствах
• Серая оболочка - отличается долговечностью и устойчивостью к УФ-лучам при наружной прокладке

Ограничения применения

Не предназначен для частого изгиба и движения - не заменяет гибкий кабель типа TPE или PUR. Не следует использовать в условиях постоянного механического растяжения, давления или трения. Не рекомендован для прямого бетонирования без защиты в гофре или трубе. Температура ниже –60 C и выше +80 C выводит кабель из рабочего режима - возможна потеря эластичности или пробой изоляции.

Примеры использования

• Подключение серводвигателей на автоматизированных линиях сборки
• Прокладка в распределительных щитах промышленных объектов
• Питание CNC-станков и промышленных роботов
• Связь между датчиками и контроллерами в условиях сильных ЭМИ
• Электроснабжение насосов и компрессоров на нефтеперерабатывающих предприятиях

Практические советы

• Перед монтажом проверьте целостность экрана - он должен быть замкнут на землю через корпус устройства
• Используйте кабельные муфты и термоусадочные трубки для герметизации концов, особенно при наружной прокладке
• При прокладке в одной трассе с другими кабелями отделяйте FLEXICORE 105 CY 0.6/1 кВ 4G2.5 от силовых линий высокой мощности - это повысит помехозащищённость
• Учитывайте посадочный диаметр 11,8 мм при выборе кабельных каналов и проходных элементов
• Храните кабель в сухом месте, избегая длительного воздействия прямого солнечного света - даже серая оболочка со временем стареет под УФ
