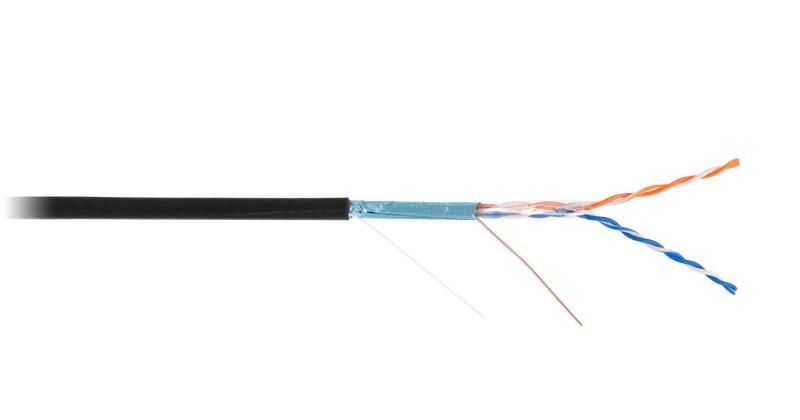

Кабель F/UTP кат.5 (класс D) 2 пары 100МГц ОЖ BC чистая медь внешн. PE до -40град.C черн. (уп.305м) NETLAN EC-UF002-5-PE-BK

Кабель F/UTP категории 5 (класс D) 2 пары 100 МГц от NETLAN с артикулом ec-uf002-5-pe-bk - двухпарный экранированный кабель из чистой меди для прокладки вне помещений, рассчитанный на работу при температуре до –40 C. Подходит для передачи данных до 100 Мбит/с и аналоговых сигналов в условиях открытого воздуха.

Назначение и область применения

Кабель F/UTP категории 5 (класс D) 2 пары 100 МГц используется для создания кабельных линий с ограниченной скоростью передачи данных - до 100 Мбит/с. Применяется там, где требуется надёжная связь при воздействии внешних факторов: осадки, перепады температур, УФ-излучение. Часто используется для подключения удалённых устройств - камер наблюдения, терминалов, датчиков, систем автоматизации на объектах с открытым расположением оборудования. Может передавать также аналоговые сигналы - например, телефонные линии или аудиосигналы.

Технические характеристики

• Тип экрана: F/UTP - фольгированная оплетка вокруг всех пар, каждая пара неэкранирована;
• Количество пар: 2;
• Материал жил: чистая медь (BC - bare copper);
• Номинальная частота: 100 МГц;
• Оболочка жил: полиэтилен (PE);
• Внешняя оболочка: полиэтилен (PE), устойчив к УФ-излучению и низким температурам;
• Рабочая температура: от –40 C до +60 C;
• Цвет: чёрный;
• Длина бухты: 305 метров;
• Категория: Cat 5 / Class D.

Совместимость и монтаж

Кабель совместим с разъёмами RJ45, используемыми в стандартах Ethernet 10/100BASE-TX. Для монтажа рекомендуется использовать инструменты, подходящие для работы с одножильными проводниками. Экранирование требует заземления экрана на одном конце - обычно на стороне коммуникационного шкафа или активного устройства. Не допускается перегиб кабеля радиусом менее 8× его внешнего диаметра. При прокладке в каналах или трубах следует избегать механических нагрузок и пережимов.

Безопасность и стандарты

Кабель соответствует требованиям международного стандарта ISO/IEC 11801 для категории 5 (Class D). Оболочка выполнена из полиэтилена, не поддерживающего горение, что обеспечивает безопасность при эксплуатации на открытом воздухе. Соответствие классу защиты IP67 не указано - кабель не предназначен для постоянного погружения в воду, хотя защищён от влаги и атмосферных осадков благодаря герметичной PE-оболочке.

Преимущества

• Экранирование F/UTP снижает влияние внешних помех - особенно важно при прокладке рядом с силовыми кабелями или источниками радиопомех;
• Чистая медь гарантирует минимальные потери сигнала и долгий срок службы;
• Устойчивость к –40 C позволяет применять кабель в холодных регионах без риска хрупкости оболочки;
• Чёрный цвет и PE-оболочка обеспечивают стойкость к УФ-излучению, предотвращают выгорание на солнце;
• Стандартная длина бухты 305 м - оптимальна для большинства трасс протяжённостью до 300 м.

Ограничения применения

• Не подходит для передачи данных со скоростью выше 100 Мбит/с - не соответствует требованиям Gigabit Ethernet (1000BASE-T);
• Имеет только 2 пары - нельзя использовать для PoE+ или PoE++ (не хватает жил для питания);
• Не предназначено для внутренней прокладки в помещениях с высокими требованиями к гибкости - одножильная конструкция плохо переносит многократные изгибы;
• Запрещается прокладывать в местах с риском механического повреждения без дополнительной защиты (например, в металлических рукавах или лотках).

Примеры использования

• Подключение IP-камеры видеонаблюдения к сети на территории предприятия;
• Прокладка линии связи между зданиями на производстве;
• Передача аналогового сигнала от датчика температуры к контроллеру на открытом участке;
• Создание телефонной линии для охранной системы на дачном участке зимой.

Практические советы

• При заказе учтите, что кабель поставляется в бухтах по 305 м; две бухты упакованы в одну транспортную коробку - планируйте место для хранения;
• Проверьте посадочные диаметры концевиков и разъёмов - они должны соответствовать внешнему диаметру кабеля (~7–9 мм);
• При прокладке в земле используйте защитные гофры или пластиковые трубы - даже прочная PE-оболочка не выдержит длительного давления грунта;
• Не забудьте правильно заземлить экран - неправильное заземление может вызвать помехи вместо их подавления;
• Для проверки целостности после монтажа используйте тестер кабеля с поддержкой Cat 5 - он покажет наличие обрывов и неправильной распиновки.
