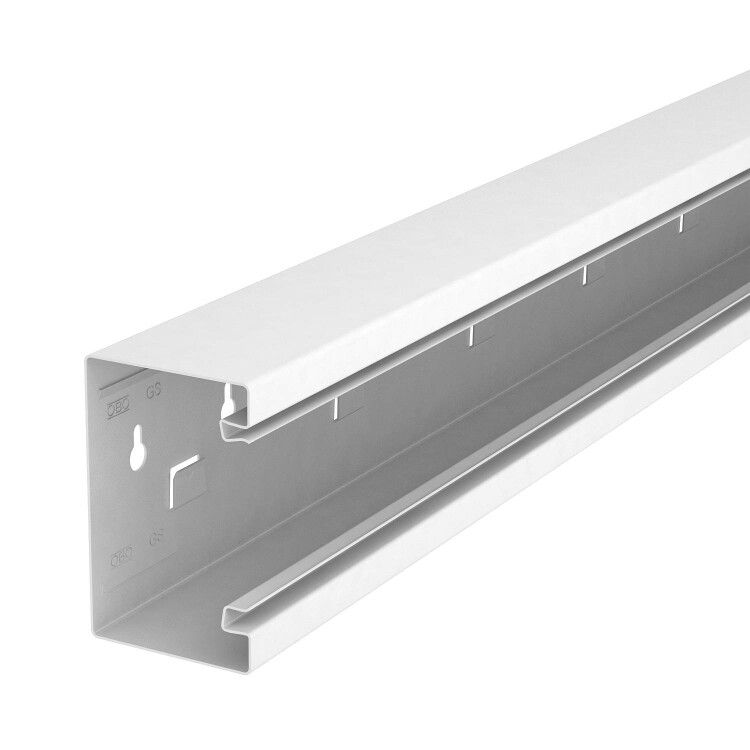

Кабельный канал Rapid 80 70x110x2000 мм (сталь,белый) (GS-S70110RW) | 6277000 OBO Bettermann

Кабельный канал 70x110x2000 мм (сталь, белый) Rapid 80, GS-S70110RW - это металлический короб для организации и защиты силовых и слаботочных кабелей на стенах или консолях. Благодаря прочной стальной конструкции и самоконтактирующей крышке, он обеспечивает надежное заземление и уравнивание потенциалов, что делает его подходящим решением для промышленных объектов и объектов с повышенными требованиями к безопасности. Артикул GS-S70110RW соответствует серии Rapid 80 от OBO BETTERMANN.

Назначение и область применения

Кабельный канал 70x110x2000 мм (сталь, белый) Rapid 80, GS-S70110RW предназначен для открытой прокладки кабелей в помещениях с высокими требованиями к механической защите и электробезопасности. Подходит для монтажа на стены, потолки или специальные консоли. Часто используется в цехах, на транспорте, в энергообъектах, где требуется надежная организация проводки и возможность последующего обслуживания.

Технические характеристики

• Размеры: 70×110×2000 мм - высота корпуса 70 мм, ширина 110 мм, длина 2 метра;
• Материал: сталь с окрасочным покрытием - обеспечивает долговечность и коррозионную стойкость;
• Цвет: чисто-белый - сочетается с интерьерами и легко очищается;
• Полезное сечение: 6036 мм2 - позволяет разместить значительное количество кабелей;
• Конструкция: прямоугольная, симметричная - удобна для равномерного распределения нагрузки;
• Задняя стенка: с зажимами - фиксирует канал на поверхности без дополнительных крепежей;
• Крышка: одна, вставляется внутрь профиля - плотно прилегает, исключает случайное открывание;
• Перфорация: есть - позволяет закрепить канал болтами или саморезами;
• Галогены: отсутствуют - безопасно при возможном нагреве или возгорании;
• Защитная плёнка: да - предохраняет поверхность от повреждений до монтажа;
• Высота системного отверстия: 76,5 мм - совпадает с шириной крышки, обеспечивает точную посадку;
• Разделительная перегородка: одна - позволяет отделить группы кабелей (например, питание и управление);
• Артикул: GS-S70110RW - соответствует серийному ряду Rapid 80 от OBO BETTERMANN.

Совместимость и монтаж

Кабельный канал 70x110x2000 мм (сталь, белый) Rapid 80, GS-S70110RW совместим со всеми комплектующими серии Rapid 80 от OBO BETTERMANN. Монтаж выполняется двумя способами:

• На зажимы: задняя стенка имеет фиксирующие элементы - достаточно прижать канал к ровной поверхности; идеально подходит для бетона, кирпича, металла;
• На саморезы/болты: через перфорацию - применяется при необходимости усиленной фиксации или на гладких поверхностях (например, металлопрокат).

Крышка вставляется внутрь профиля - требует аккуратного усилия, но не нуждается в инструментах. Разделительная перегородка крепится с помощью фиксирующей накладки - её можно установить после монтажа канала.

Безопасность и стандарты

Кабельный канал 70x110x2000 мм (сталь, белый) Rapid 80, GS-S70110RW обеспечивает автоматическое заземление благодаря запатентованной самоконтактирующей крышке - при закрывании она замыкает контакт между верхней и нижней частью корпуса. Это гарантирует уравнивание потенциалов без дополнительных перемычек. Также предусмотрено заземление нижней части через муфту. Конструкция соответствует требованиям к электробезопасности в промышленных условиях. Отсутствие галогенов снижает риск выделения токсичных веществ при перегреве.

Преимущества

• Автоматическое заземление через крышку - экономит время и материалы при монтаже;
• Прочная стальная конструкция - выдерживает механические нагрузки и удары;
• Удобная система фиксации - два варианта крепления без дополнительных деталей;
• Встроенная перегородка - позволяет организовать раздельную трассировку кабелей;
• Защитная плёнка - сохраняет внешний вид до момента установки;
• Белый цвет - маскирует пыль и грязь, хорошо сочетается с современным оборудованием.

Ограничения применения

• Не предназначен для наружной эксплуатации - отсутствует защита от осадков и УФ-излучения;
• Не рекомендован для помещений с постоянной влажностью выше 90% - даже с окраской возможна коррозия при длительном воздействии;
• Подходит только для прямых участков - не имеет угловых или ответвительных элементов в этом артикуле;
• Максимальная температура окружающей среды - до +40C; при более высоких значениях необходимо проверять допустимую нагрузку по току кабелей внутри.

Примеры использования

• Прокладка кабелей управления на заводах и конвейерах;
• Интеграция в системы автоматизации - например, для питания датчиков и исполнительных механизмов;
• Обустройство электрощитовых комнат - для вывода кабелей от щита к оборудованию;
• Монтаж в логистических комплексах - там, где важны чистота, доступность и безопасность;
• Замена старых пластиковых коробов на более прочные решения в промышленных зонах.

Практические советы

• При выборе длины учтите, что 2 метра - стандартная длина; для длинных трасс используйте несколько каналов с соединителями серии Rapid 80;
• Перед монтажом удалите защитную плёнку - иначе она затруднит адгезию клея или краски при последующей доработке;
• При использовании разделительной перегородки - убедитесь, что кабели не выходят за её границы, чтобы не нарушить изоляцию;
• Посадочный диаметр отверстий в крышке - 76,5 мм; если вы используете переходники или вводы, выбирайте те, которые точно соответствуют этому размеру;
• Для контроля качества контакта заземления - перед включением оборудования проверьте целостность связи между крышкой и основанием тестером.
