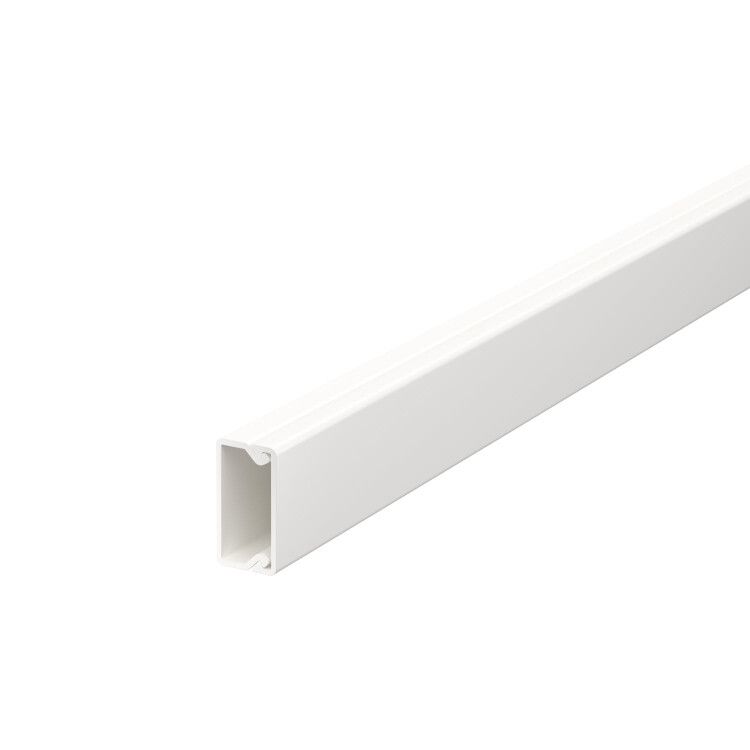

Кабельный канал безгалогеновый WDKH 10x20x2000 мм (ABS-пластик,белый) (WDKH-10020RW T) | 6175377 OBO Bettermann

Кабельный канал безгалогеновый 10x20x2000 мм (ABS-пластик, белый) от OBO BETTERMANN предназначен для безопасной прокладки кабелей в помещениях с повышенными требованиями к пожарной безопасности. Модель WDKH-10020RW T относится к системе LFS и обеспечивает надежную фиксацию проводов за счет съемной крышки и внутренних фиксаторов.

Назначение и область применения

Кабельный канал безгалогеновый 10x20x2000 мм (ABS-пластик, белый) используется для укладки слаботочных и силовых кабелей там, где важна низкая токсичность дыма при возгорании. Подходит для установки в жилых зданиях, больницах, школах, офисах, метро и других местах с высокой плотностью людей. Применяется внутри помещений - на стенах, потолках, в штукатурке или под отделочными материалами.

Технические характеристики

• Размеры: 10×20 мм (высота × ширина), длина 2000 мм
• Материал: АБС-пластик без галогенов (соответствует классу WDKH-10020RW T)
• Цвет: белый (RAL 9010)
• Крышка: съемная, легко открывается и закрывается без инструментов
• Фиксатор кабеля: есть - внутренние выступы удерживают провода, предотвращают перемещение
• Крепление: перфорированное дно - позволяет крепить саморезами или дюбелями через отверстия
• Перегородки: отсутствуют - канал однокамерный, подходит для одного пакета кабелей
• Покрытие: отсутствует - поверхность матовая, не требует дополнительной защиты

Совместимость и монтаж

Кабельный канал безгалогеновый 10x20x2000 мм (ABS-пластик, белый) совместим со всеми элементами системы LFS от OBO BETTERMANN: углы, тройники, заглушки и соединители того же форм-фактора. Для монтажа используйте саморезы 3–4 мм или пластиковые дюбели, вставляемые в перфорированные отверстия на дне канала. Крышку можно закрыть вручную - она щелкает на замках, не требует клея или дополнительного крепления. Учитывайте, что внутреннее сечение 10×20 мм рассчитано на до 8–10 кабелей сечением до 1,5 мм2 каждый - не перегружайте канал.

Безопасность и стандарты

Изделие изготовлено из безгалогенного материала - при горении не выделяет едких галогенов (хлора, брома), снижает риск отравления дымом и повреждение оборудования. Соответствует нормам EN 50086-2-1 и IEC 60754-2. Сертифицирован для использования в зонах с высокими требованиями к пожарной безопасности, включая объекты с массовым пребыванием людей.

Преимущества

• Удобство обслуживания: съемная крышка позволяет быстро получить доступ к кабелям без демонтажа всего канала
• Стабильная фиксация: внутренние упоры не дают кабелям сползать, особенно при вертикальной прокладке
• Легкий вес: АБС-пластик не нагружает конструкцию, удобен для работы на высоте
• Экологичность: безгалогенная формула соответствует современным экологическим стандартам
• Совместимость с системой LFS: возможность расширения сети с помощью комплектующих от OBO BETTERMANN

Ограничения применения

Кабельный канал безгалогеновый 10x20x2000 мм (ABS-пластик, белый) не предназначен для наружной установки - не выдерживает длительного воздействия УФ-лучей и температур ниже –10 C. Не рекомендуется использовать в условиях постоянного контакта с водой, маслом или химическими растворами. Также не подходит для прокладки кабелей с внешним диаметром более 8 мм - возможны трудности с закрытием крышки. Напряжение кабелей не ограничено конструкцией, но необходимо соблюдать правила электромонтажа согласно ПУЭ.

Примеры использования

• Прокладка сигнальных кабелей в пожарной автоматике в многоэтажном жилом доме
• Установка кабелей управления в лифтовых шахтах
• Монтаж сетевых и телефонных проводов в учебных корпусах
• Обустройство кабельных трасс в медицинских кабинетах и операционных
• Скрытая прокладка в интерьере офисов с декоративной отделкой стен

Практические советы

• При прокладке длинных участков оставляйте запас на тепловое расширение - не затягивайте кабели слишком туго
• Для переходов между каналами используйте оригинальные углы и соединители от OBO BETTERMANN - они обеспечивают герметичность и прочность
• Не забудьте проверить посадочный диаметр крепежа: перфорация рассчитана на саморезы до 4 мм
• При необходимости резки - используйте ножницы по металлу или пилу с мелким зубом; после резки зачистите края от заусенец
• При заказе учитывайте, что артикул WDKH-10020RW T - это точный идентификатор модели в каталоге OBO BETTERMANN, он отличается от аналогов с другими цветами или типами крепления
