Кабельный канал Rapid 80 90x210x2000 мм (алюминий,анодированный) (GA-D90210EL) | 6279603 OBO Bettermann

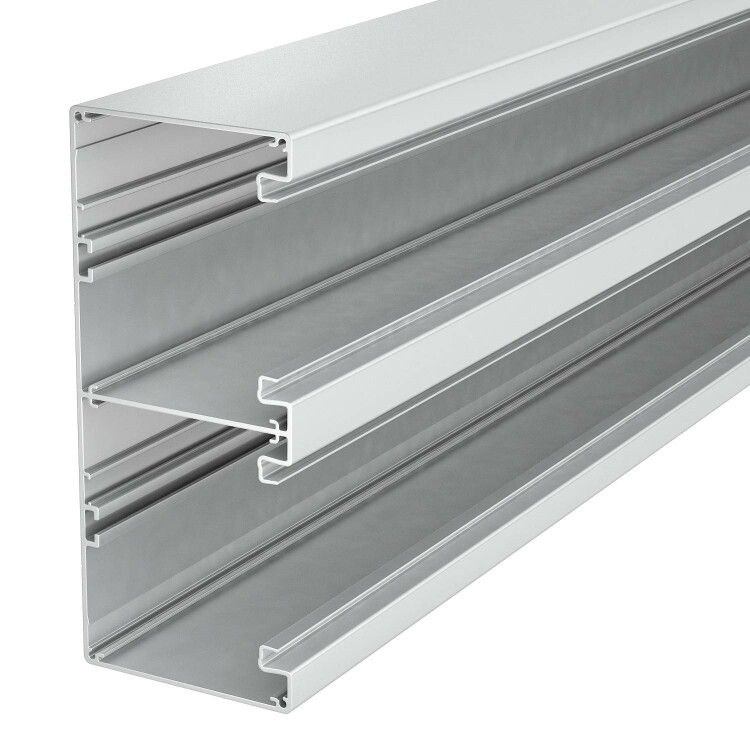

Кабель-канал Rapid 80, 90x210x2000 мм, алюминий анодированный, без крышки — это прочный, легкий профиль из анодированного алюминия для открытой прокладки кабелей в промышленных и коммерческих объектах. Бренд OBO BETTERMANN предлагает этот элемент системы LFS как надежную основу для организации проводки без необходимости скрытого монтажа.

Назначение и область применения

Кабель-канал Rapid 80 предназначен для наружной прокладки силовых и слаботочных кабелей там, где требуется высокая механическая устойчивость и долговечность. Подходит для монтажа на стенах, потолках, консолях и металлоконструкциях. Часто используется в цехах, на трансформаторных подстанциях, в системах автоматизации, на конвейерах и в распределительных щитах. Отсутствие крышки позволяет легко получать доступ к кабелям для обслуживания и модификаций.

Технические характеристики

• Размеры: 90×210×2000 мм (высота × ширина × длина); внутренняя ширина 76,5 мм
• Материал: алюминий с анодированным покрытием — устойчив к коррозии, не выгорает на солнце
• Полезное сечение: 14 688 мм² — позволяет разместить значительное количество кабелей
• Конструкция: прямоугольная, с двумя непрерывными С-профилями по боковым стенкам для фиксации
• Перегородки: две внутренние — позволяют разделять кабели по группам (например, питание/сигнал)
• Покрытие: анодированное — повышает износостойкость, сохраняет естественный серебристый цвет
• Состав: безгалогеновый — безопасен при возгорании, соответствует требованиям экологической безопасности
• Запчасти: в комплекте — только корпус; крышки и крепления не входят
• Защитная пленка: да — предохраняет поверхность от царапин при транспортировке и монтаже

Совместимость и монтаж

Кабель-канал Rapid 80 совместим со всеми элементами системы LFS от OBO BETTERMANN. Установка осуществляется методом встраивания: крепится к поверхности через отверстия в С-профилях с помощью саморезов, болтов или кронштейнов. Для фиксации используются стандартные крепежи OBO (например, крепежные планки KF или кронштейны KS). Максимальная нагрузка на крепление зависит от типа крепежа и материала основания. Длина 2 метра — оптимальна для прямых участков; при необходимости можно заказать до 6 м.

Безопасность и стандарты

Изделие изготовлено из материалов без галогенов, что снижает выделение токсичных веществ при нагреве. Соответствует европейским нормам для промышленных кабельных систем. Анодирование обеспечивает электроизоляцию поверхности, хотя сам профиль остается проводящим — при использовании в зонах с риском поражения током необходимо соблюдать правила заземления.

Преимущества

• Высокая жесткость и легкость за счет алюминиевой конструкции
• Устойчивость к химическим воздействиям и влаге благодаря анодированию
• Внутренние перегородки обеспечивают организованную прокладку и минимизируют помехи между кабелями
• Открытая форма — быстрый доступ к кабелям без демонтажа крышки
• Экологически безопасный состав — подходит для помещений с повышенными требованиями к пожарной безопасности

Ограничения применения

• Не предназначено для скрытой закладки в стены или полы — требует внешнего монтажа
• Без крышки — не защищает от пыли и влаги, не подходит для сырых или запыленных сред без дополнительных мер
• Не рекомендуется использовать в местах с постоянным механическим ударным воздействием — например, рядом с движущимися механизмами
• Крышки и крепежи не входят в комплект — их нужно докупать отдельно

Примеры использования

• Прокладка кабелей управления на заводе — между станками и пультами
• Организация питания и сигнала в распределительном щите с несколькими группами
• Фиксация кабелей на консолях в логистических комплексах
• Обустройство освещения и датчиков в производственных помещениях с высокой влажностью (при условии защиты от прямого попадания воды)

Практические советы

• Учитывайте посадочную ширину 76,5 мм — она определяет максимальное количество кабелей. Перед монтажом рассчитайте суммарный диаметр всех проводов — не более 60–70% от полезного сечения.
• При необходимости удлинения канала используйте соединители серии LFS — они обеспечивают герметичность и целостность конструкции.
• Снимайте защитную плёнку после окончательной установки — её нельзя оставлять долго на воздухе, особенно под прямыми солнечными лучами.
• Для работы в условиях повышенной влажности или на улице рекомендуется дополнительно применять крышки Rapid 80 (артикулы на запрос) и герметики.
• Артикул GA-D90210EL указывает на спецификацию продукта — при заказе других длин или цветов RAL ссылайтесь именно на него.
