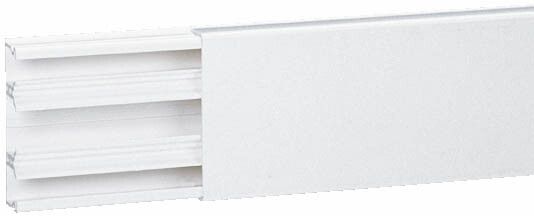

Кабель-канал 3-секц. 60х16 L2100 пластик DLPlus с перегородкой бел. ИЭК Leg 030026 Legrand

Кабель-канал пластиковый 60x16 с перегородкой от Legrand и IEK (арт. 30026 / 030026) предназначен для упорядоченного монтажа и разделения силовых и слаботочных проводов в помещениях с повышенной требовательностью к безопасности и эстетике.

Назначение и область применения

Кабель-канал пластиковый 60x16 с перегородкой используется для внутренней прокладки кабелей в жилых, офисных и промышленных помещениях. Перегородка позволяет изолировать силовые цепи от слаботочных систем - например, сети освещения от Ethernet, телефонии или сигнализации. Это снижает риск помех и соответствует требованиям ПУЭ. Канал защищает провода от механических воздействий, пыли и случайного контакта.

Технические характеристики

• Размеры профиля: 60×16 мм
• Полезное сечение: 580 мм2 - достаточно для одновременной прокладки нескольких кабелей до 4–6 мм2 каждый
• Материал: ПВХ - самозагасающий, не поддерживающий горение, устойчив к влаге и химическим воздействиям
• Длина элемента: 2,1 м
• Количество секций внутри: 3 (две боковые камеры + одна центральная)
• Количество перегородок: 1 - фиксирует разделение между силовой и слаботочной зоной
• Тип крышки: свободная - легко открывается и закрывается без инструментов
• Тип крепления: перфорация на основе - возможность крепления саморезами через отверстия каждые ~30 см
• Цвет: белый - сочетается с большинством интерьеров
• Покрытие: необработанная поверхность - матовая, без глянца, не требует дополнительной отделки

Совместимость и монтаж

Кабель-канал пластиковый 60x16 с перегородкой совместим со всеми стандартными комплектующими серии DLP: углы, тройники, соединители и заглушки. Для установки используйте саморезы 3,5×20 мм или дюбели-гвозди. Монтаж выполняется на ровную поверхность - стену, потолок или шкаф. Убедитесь, что расстояние между точками крепления не превышает 50 см при нагрузке на кабели более 10 кг/м. Крышка фиксируется защелками - её можно снять и вернуть без повреждений даже после многократного вскрытия.

Безопасность и стандарты

Изделие изготовлено из самозатухающего ПВХ и соответствует требованиям ГОСТ Р 50571.5.52 и IEC 61386-21. Применяется в помещениях с нормальной влажностью и температурой от –10C до +40C. Не рекомендовано для открытого монтажа на улице или в условиях постоянного воздействия УФ-излучения.

Преимущества

• Разделение проводов одной конструкцией - экономия места и времени при монтаже
• Легкий доступ к кабелям благодаря свободной крышке - удобство обслуживания и модификации
• Высокая прочность ПВХ при минимальном весе - не нагружает конструкцию
• Стандартная длина 2,1 м - оптимальна для типового шага стоек и направляющих
• Совместимость с продукцией Legrand и IEK - возможность замены деталей без переделки системы

Ограничения применения

• Не предназначена для внешнего монтажа - материал ПВХ теряет прочность при длительном воздействии солнечного света и экстремальных температур
• Не подходит для помещений с высокой взрывоопасностью или агрессивными средами (например, химические производства)
• Запрещено использовать в качестве несущего элемента - кабель-канал не рассчитан на механическую нагрузку свыше 15 кг на метр
• Не обеспечивает IP-защиту выше IP40 - не герметичен, не предохраняет от попадания воды

Примеры использования

• Объединённая прокладка питания для розеток и LAN-кабелей в офисе
• Разделение силовых линий и сигналов управления на автоматизированных участках цеха
• Монтаж кабелей в квартире - от щита до выключателей и розеток без штробления
• Подключение видеонаблюдения и Wi-Fi-антенн рядом с сетью 220 В

Практические советы

• При прокладке кабелей толщиной более 6 мм2 проверьте заполнение полезного сечения - не превышайте 60% от 580 мм2
• Перед монтажом удалите острые кромки на торцах канала - они могут повредить изоляцию проводов
• Используйте заглушки на концах каналов - это препятствует попаданию пыли и насекомых
• Для длинных трасс применяйте соединители - не пытайтесь “растянуть” один элемент между двумя точками
• Артикулы 30026 и 030026 - это один и тот же продукт от разных брендов; выбирайте по наличию в наличии
