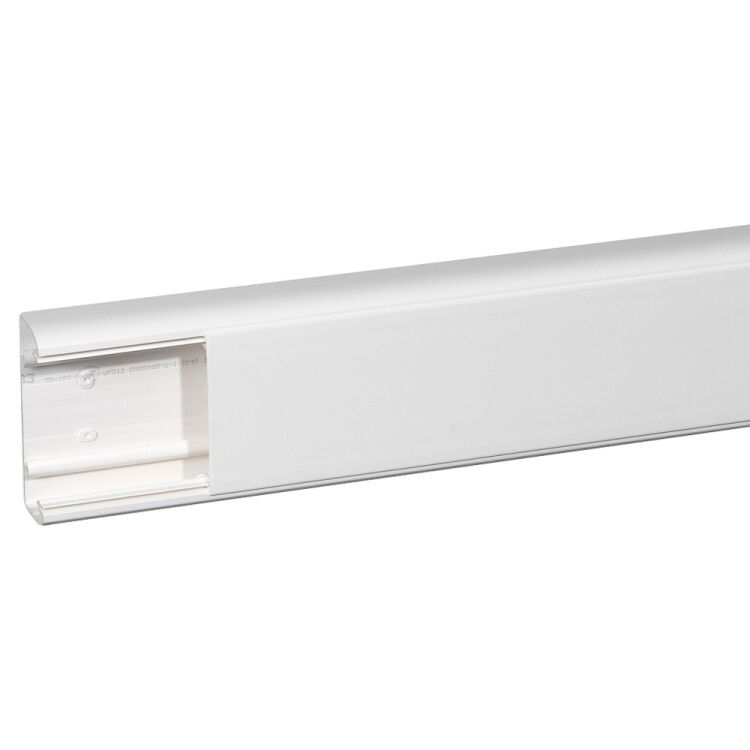

Кабель-канал 105*35 крышка 85 мм DLP белый | 010463 Legrand

Кабель-канал настенный (парапетный) 105×35 мм от Legrand, артикулы 010463 и 10463, предназначен для скрытой прокладки проводов и кабелей в помещениях с высокими требованиями к эстетике. Благодаря гибкой крышке и перфорированной задней стенке он удобен для монтажа на любые поверхности, особенно там, где требуется быстрая модификация трассы.

Назначение и область применения

Этот кабель-канал используется для укладки силовых, слаботочных и коммуникационных кабелей внутри помещений - в офисах, жилых домах, административных зданиях. Подходит для монтажа на стены, потолки и парапеты. Применяется в системах автоматизации, освещения, телекоммуникаций и управления оборудованием. Гибкая крышка позволяет легко изменять маршрут трассы без демонтажа, что делает его идеальным для ремонта и реконструкции.

Технические характеристики

• Габариты: 105 × 35 мм - ширина и высота канала, длина профиля - 2000 мм;
• Материал: ПВХ - устойчив к УФ-излучению, химически инертен, не поддерживает горение;
• Полезное сечение: 2650 мм2 - позволяет разместить до 8–10 одножильных кабелей сечением до 2,5 мм2 каждый;
• Цвет: Чисто-белый - соответствует стандартным интерьерам, не требует покраски;
• Задняя стенка: Перфорированная - обеспечивает фиксацию саморезами через каждые 30–50 см;
• Крышка: Одна гибкая, в комплекте, способ установки - перекрывающее наложение; не требует инструментов для закрывания;
• Защитная пленка: Есть - предохраняет поверхность от царапин при транспортировке и монтаже.

Совместимость и монтаж

Кабель-канал совместим со всеми элементами серии DLP от Legrand: углы, ответвления, соединители и заглушки. Монтаж выполняется на любую прочную поверхность: бетон, кирпич, гипсокартон, дерево. Для крепления используются саморезы 3–4 мм диаметром, шаг между точками крепления - 30–50 см. Перфорация на задней стенке позволяет точно выставить положение канала перед фиксацией. Крышка надевается вручную - она гибкая, поэтому легко принимает форму изгиба даже после сборки. Нет необходимости использовать клей или специальные защелки.

Безопасность и стандарты

Изделие изготовлено из самозатухающего ПВХ, соответствует требованиям безопасности GOST R 50571.15-97 и IEC 61386-21. Не содержит свинца и других токсичных веществ. Температурный режим эксплуатации - от –10C до +40C. Не предназначено для открытого монтажа на улице или в условиях повышенной влажности без дополнительной защиты.

Преимущества

• Гибкая крышка - позволяет менять расположение кабелей без снятия всего канала;
• Перфорированная задняя стенка - ускоряет монтаж и повышает надежность крепления;
• Высокое полезное сечение - экономит место и снижает количество каналов на одной трассе;
• Чисто-белый цвет - гармонирует с большинством отделочных решений;
• Система DLP - все элементы взаимозаменяемы, можно собрать комплексную трассу без сторонних деталей.

Ограничения применения

Не применяется в местах с постоянными температурами ниже –10C и выше +40C. Не подходит для прокладки в сырых помещениях без герметизации (например, в банях, подвалах с протечками). Не рассчитан на механические нагрузки - нельзя наступать, вешать тяжелые предметы на крышку. Не используйте для прокладки кабелей с напряжением выше 1000 В - не является силовым коробом.

Примеры использования

• Установка в офисе: прокладка сетевых кабелей, USB-проводов, питания мониторов и принтеров вдоль стены;
• На этаже многоквартирного дома: скрытая прокладка кабеля от щита до розеток в коридоре;
• В производственных помещениях: организация слаботочных трасс рядом с станками, чтобы не мешать основному электрооборудованию;
• В учебных классах: прокладка кабелей для проекторов, интерактивных досок и Wi-Fi точек доступа.

Практические советы

• Перед монтажом удалите защитную пленку - её трудно снять после установки;
• При изгибах канала не используйте инструменты - гибкая крышка позволяет делать мягкий поворот руками;
• Если нужен длинный участок - соединяйте два канала с помощью переходника серии DLP, а не просто подгоняйте по длине;
• При использовании в местах с возможным попаданием пыли - закройте торцы заглушками, чтобы избежать запыления внутреннего объема;
• Проверьте посадочную ширину - 105 мм - перед заказом крепежа и декоративных элементов, чтобы избежать несовпадения.
