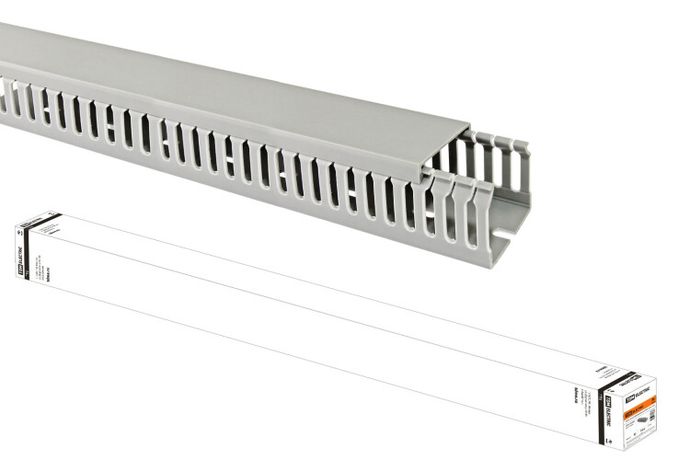

Кабель-канал перфорированный 40х40 перфорация 6/7 (36 м) - SQ0410-0003 TDM

Кабель-канал перфорированный 40х40 перфорация 6/7-6/8 (36 м) от TDM ELECTRIC - это жестко зафиксированная система для упорядоченной прокладки проводов внутри электрощитов и распределительных шкафов. Артикул sq0410-0003 обеспечивает надежную организацию кабельных трасс с возможностью быстрого доступа к проводам.

Назначение и область применения

Кабель-канал перфорированный 40х40 перфорация 6/7-6/8 (36 м) предназначен для внутренней прокладки силовых и слаботочных кабелей в электрораспределительных шкафах, щитах управления и автоматических системах. Подходит для промышленного оборудования, станков, конвейеров и других объектов, где требуется компактная, безопасная и легко обслуживаемая кабельная разводка.

Технические характеристики

• Размеры профиля: 40×40 мм
• Длина: 36 метров (одна секция)
• Перфорация: овальные отверстия в шахматном порядке - шаг 6–7 мм / 6–8 мм
• Материал: самозатухающий ПВХ (не поддерживает горение, соответствует требованиям пожарной безопасности)
• Цвет: белый (стандартный для промышленных решений)

Совместимость и монтаж

Кабель-канал перфорированный 40х40 перфорация 6/7-6/8 (36 м) монтируется на DIN-рейку или крепится болтами через овальные отверстия в основании. Крышка фиксируется жестко - она не выпадает при вибрации, но легко открывается для осмотра или замены кабелей. Для соединения участков используйте стандартные углы, переходники и заглушки от TDM ELECTRIC. Учитывайте, что посадочные отверстия рассчитаны на крепеж до 5 мм в диаметре.

Безопасность и стандарты

Изготовлен из самозатухающего ПВХ - материал не распространяет пламя и снижает риск возгорания при перегреве или коротком замыкании. Соответствует общим требованиям к электроустановкам в помещениях с повышенными нормами пожаробезопасности. Применяется в соответствии с ГОСТ Р 50571 и ПУЭ.

Преимущества

• Жесткая фиксация крышки предотвращает её случайное открытие при транспортировке или работе оборудования
• Овальные отверстия позволяют легко крепить канал к стенке шкафа без сверления крупных отверстий
• Перфорация обеспечивает естественную вентиляцию, снижая нагрев кабелей
• ПВХ-материал устойчив к химическим воздействиям и влаге в условиях цеха
• Готовый к использованию 36-метровый бухта минимизирует стыки и потери при монтаже

Ограничения применения

Не предназначена для наружной установки - не имеет защиты от UV-излучения и экстремальных температур. Не рекомендуется использовать в средах с постоянным контактом с маслом, растворителями или агрессивными химикатами. Перфорация не обеспечивает степень защиты IP выше чем IP54 - для герметичных зон применяйте сплошные кабель-каналы.

Примеры использования

• Распределительный шкаф станка ЧПУ - прокладка сигналов датчиков и питания сервоприводов
• Щит автоматизации конвейера - организация связей между ПЛК, реле и исполнительными механизмами
• Аппаратный зал - укладка кабелей от преобразователей частоты к двигателям
• Обслуживание электрощита - быстрая замена провода без полного демонтажа системы

Практические советы

• При монтаже в плотном шкафу оставьте запас длины - 10–15 см на изгибы и будущую замену кабелей
• Используйте пластиковые хомутики или кабельные стяжки для фиксации проводов внутри канала - так исключается перегиб и трение
• Для длинных трасс (более 10 м) проверяйте нагрузку на крепление - при большом весе кабелей усиливайте точки крепления
• При необходимости резки - используйте ножницы по металлу или ножовку по пластику; после резки удалите заусенцы
• Артикул sq0410-0003 совместим с другими изделиями серии TDM ELECTRIC - можно комбинировать с крышками, уголками и заглушками одного бренда
