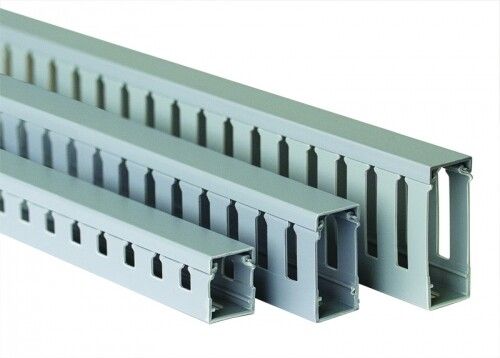

Короб перфорированный RL75 15x40 серый QUADRO - 00674RL ДКС

Короб перфорированный серый RL75 15x40 от DKC - это компактный элемент для упорядоченной прокладки кабелей внутри электрических шкафов. Материал ПВХ с самозатухающими свойствами и перфорированная конструкция обеспечивают безопасность, охлаждение и удобство монтажа. Артикул 00674rl входит в серию Quadro.

Назначение и область применения

Короб перфорированный серый RL75 15x40 используется для фиксации и защиты кабелей и проводов внутри электрических шкафов автоматизации, распределительных устройств и панелей управления. Подходит для прокладки силовых, сигнальных и управляющих кабелей. Благодаря перфорации и вентиляционным свойствам идеально подходит для мест с повышенной теплонагрузкой.

Технические характеристики

• Габариты: 15 мм (ширина) × 40 мм (высота) × 2000 мм (длина)
• Материал: самозатухающий ПВХ (класс горючести ПВ-0)
• Толщина стенки: 1,4 мм
• Перфорация: шаг 12,5 мм, ширина выреза 5 мм, ширина зуба 7,5 мм
• Полезное сечение: 447 мм2 - позволяет пропустить значительное количество кабелей без перегрузки
• Цвет: серый
• Рабочий температурный диапазон: от –40 C до +60 C
• Наличие крышки: да, съемная, фиксируется без инструментов
• Тип крепления: через перфорацию на основании - можно закрепить болтами, хомутами или саморезами

Совместимость и монтаж

Короб перфорированный серый RL75 15x40 совместим со всеми элементами серии Quadro от DKC. Крепление осуществляется через отверстия в основании - достаточно просверлить отверстие под крепёж в стенке шкафа и зафиксировать короб. Крышка легко открывается и плотно закрывается, позволяя выполнять обслуживание без демонтажа. Для сборки системы рекомендуется использовать одинаковые типы креплений по всей трассе.

Безопасность и стандарты

Изделие изготовлено из самозатухающего ПВХ, соответствует требованиям пожарной безопасности: не поддерживает горение, не распространяет пламя. Применяется в соответствии с ГОСТ Р 50571 и IEC 61439 для внутренней прокладки кабелей в электроустановках. Температурный диапазон –40…+60 C гарантирует работу в условиях холодного цеха или жаркого помещения.

Преимущества

• Высокая прочность при минимальном весе - не деформируется при нагрузке
• Удобная перфорация позволяет легко крепить короб к любой поверхности без дополнительных кронштейнов
• Съёмная крышка упрощает прокладку и последующий доступ к кабелям
• Стойкость к перепадам температур - работает в суровых условиях
• Не требует специальных инструментов для установки

Ограничения применения

Короб перфорированный серый RL75 15x40 не предназначен для наружной прокладки - не имеет герметичной защиты (IP-норма не указана). Не следует применять в средах с постоянным воздействием растворителей, масел или агрессивных химических веществ. Также не рекомендуется использовать как несущий элемент для тяжёлых кабельных bundles свыше 8–10 кг/м - возможен прогиб.

Примеры использования

• Фиксация кабелей управления в шкафах ЧПУ станков
• Организация проводки в распределительных щитах АСУ ТП
• Прокладка сигналов датчиков на конвейерах и линиях автоматизации
• Сборка кабельных трасс в холодильных камерах и на открытых площадках с контролируемым микроклиматом

Практические советы

• При проектировании учтите, что полезное сечение 447 мм2 - это максимальная суммарная площадь всех кабелей. Не заполняйте короб более чем на 70%, чтобы обеспечить теплоотвод.
• Для длинных участков используйте несколько коробов с соединителем - прямые участки длиной 2 метра лучше разбивать на секции по 1–1,5 м для снижения напряжения на креплениях.
• При использовании в условиях вибраций дополнительно фиксируйте кабели внутри короба хомутами - перфорация не заменяет внутреннюю фиксацию.
• Артикул 00674rl совместим с другими элементами серии Quadro - выбирайте однотипные крышки, углы и переходники для единых решений.
