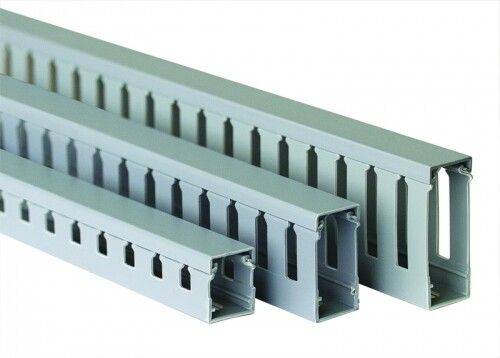

Короб перфорированный RL75 15x60 серый QUADRO - 00676RL ДКС

Короб перфорированный серый RL75 15x60 от DKC (ДКС), артикул 00676rl, предназначен для упорядоченной прокладки кабелей внутри электрических шкафов автоматизации и распределительных устройств. Его перфорированная конструкция обеспечивает вентиляцию, а материал ПВХ гарантирует самозатухание и работу при экстремальных температурах.

Назначение и область применения

Короб перфорированный серый RL75 15x60 используется для фиксации и защиты кабелей и проводов внутри электрощитов, панелей управления и распределительных устройств. Подходит для систем автоматизации, промышленного оборудования, конвейеров, насосных станций и других объектов, где важны организация трасс, теплоотвод и пожаробезопасность.

Технические характеристики

• Габариты: ширина 15 мм, высота 60 мм, длина 2 м
• Полезное сечение: 741 мм2 - позволяет разместить значительный объем кабелей без перегрузки
• Материал: самозатухающий ПВХ (класс горючести ПВ-0)
• Толщина стенки: 1,6 мм - обеспечивает жесткость и долговечность
• Цвет: серый - совместим с большинством стандартных шкафов
• Перфорация: шаг 12,5 мм, ширина выреза 5 мм, ширина зуба 7,5 мм
• Рабочий температурный диапазон: от –40 C до +60 C
• Наличие крышки: да - легко открывается и закрывается для доступа к кабелям

Совместимость и монтаж

Короб перфорированный серый RL75 15x60 крепится через перфорацию с помощью болтов, саморезов или хомутов. Отверстия расположены равномерно - удобно фиксировать на направляющих, панелях или профилях. Крышка плотно защелкивается, не требует дополнительных креплений. Совместим со всеми элементами серии Quadro от DKC. Для монтажа используйте инструменты, не повреждающие перфорацию - например, плоскогубцы для изгиба или ножницы по металлу для подрезки.

Безопасность и стандарты

Изготовлен из самозатухающего ПВХ, соответствует требованиям пожарной безопасности: не поддерживает горение, не выделяет токсичных газов при нагреве. Материал устойчив к воздействию масел, щелочей и некоторых растворителей. Применим в помещениях с повышенными требованиями к электро- и пожаробезопасности.

Преимущества

• Высокая теплопроводность благодаря перфорации - снижает риск перегрева кабелей
• Удобство обслуживания: крышка позволяет быстро получить доступ к проводам без демонтажа
• Стойкость к низким температурам - не теряет прочность даже при –40 C
• Легкий вес и простота резки - можно подгонять под нужную длину на месте
• Совместимость с другими компонентами серии Quadro - единая система сборки

Ограничения применения

• Не предназначена для открытой прокладки вне шкафов - не имеет степени защиты IP
• Не рекомендуется использовать в средах с постоянным контактом с агрессивными химикатами (например, кислотами)
• Максимальная нагрузка на кабели ограничена полезным сечением 741 мм2 - превышение может вызвать перегрев
• Не подходит для силовых цепей свыше 1000 В - применяется только в слаботочных и низковольтных системах

Примеры использования

• Фиксация сигнальных кабелей в пультах управления станков ЧПУ
• Организация проводки датчиков и исполнительных механизмов на конвейерах
• Размещение кабелей связи и питания в распределительных щитах АСУ ТП
• Прокладка кабелей в холодильных камерах и наружных установках при минусовых температурах

Практические советы

• При нарезке короба на части используйте ножницы по металлу - рез будет ровным, без заусенцев
• Учитывайте посадочные размеры: ширина 15 мм подходит для крепления на профили шириной 15–20 мм
• Для лучшего теплоотвода не заполняйте короб более чем на 80% от полезного сечения
• При использовании в условиях вибрации дополнительно фиксируйте кабели хомутами, чтобы предотвратить трение о кромки перфорации
• Артикул 00676rl - идеально сочетается с крышками и углами серии Quadro от DKC для создания замкнутых трасс
